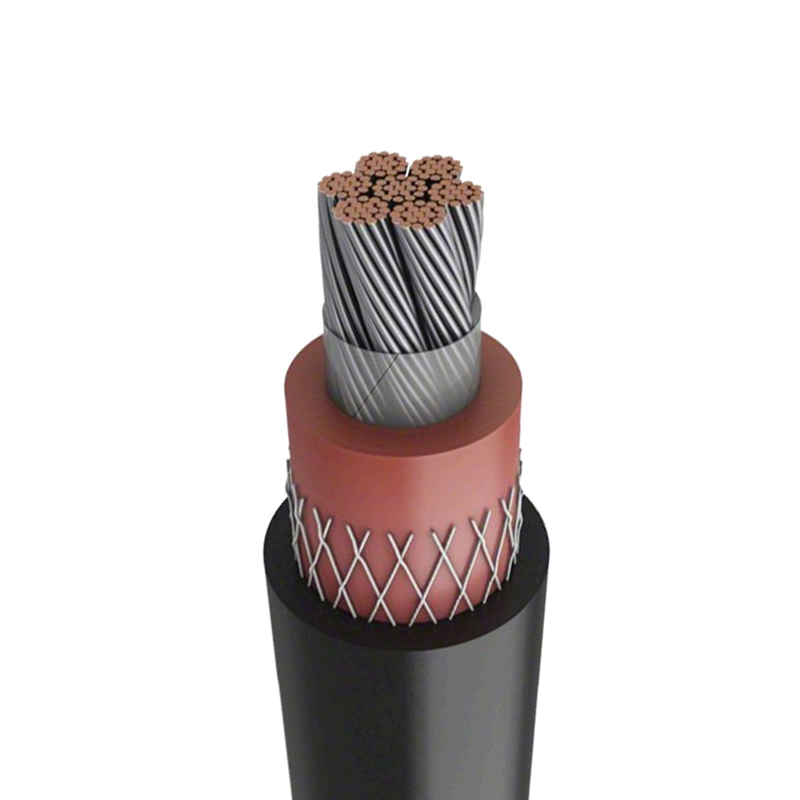

كابل طاقة معزول من مادة XLPE للجهد المقدر 6/10 كيلو فولت

احصل على عرض أسعار مخصص مجاني
أطلق مشروعك من قائمة أسعار مجانية مصممة خصيصًا لتلبية احتياجاتك.

اتصل بنا

السابق： لا يوجد مقال سابق
التالي：كابل طاقة معزول من مادة XLPE للجهد المقدر 3.6/6 كيلو فولت ~ 26/35 كيلو فولت

معلمات المنتج

نوع واسم الكابل

مساحة المقطع العرضي الاسمية (مم²)	سمك العزل (مم)	YJV YJY YJLV YJLY			YJV22 YJV22 YJLV23 YJLV2 3			YIV32 YV32 YLV32 YILV32
		القطر الإجمالي التقريبي (مم)	الوزن المرجعي للكابل		القطر الإجمالي التقريبي (مم)	الوزن المرجعي للكابل		القطر الإجمالي التقريبي (مم)	الوزن المرجعي للكابل
		القطر الإجمالي التقريبي (مم)	YJV YJY	YJLV YJLY	القطر الإجمالي التقريبي (مم)	YJV22 YJV22	YJLV23 YJLV23	القطر الإجمالي التقريبي (مم)	YJLV23 YJLV23	YJLV32 YJLV32
1×25	3.4	19.2	560	一	23.2	839		25.2	935	一
1×35	3.4	20.3	678	一	24.3	970		26.3	1069	一
1×50	3.4	21.5	818	529	25.5	1127	838	27.5	1229	940
1×70	3.4	23.3	1056	637	27.1	1375	956	29.3	1495	1076
1×95	3.4	25.2	1342	762	29.0	1685	1105	31.2	1818	1238
1×120	3.4	26.4	1587	859	30.2	1946	1218	32.4	2081	1353
1×150	3.4	28.2	1887	988	32.0	2269	1370	34.2	2412	1513
1×185	3.4	29.8	2251	1130	33.6	2652	1531	35.8	2801	1680
1×240	3.4	32.4	2827	1359	37.6	3610	2142	38.4	3425	1957
1×300	3.4	34.9	3447	1602	39.9	4269	2424	40.9	4084	2239
1×400	3.4	37.6	4281	1916	42.8	5182	2817	44.6	5104	2739
1×500	3.4	41.1	5356	2320	46.7	6377	3341	48.1	6249	3213
1×630	3.4	45.0	6737	2828	50.8	7872	3963	54.6	8078	4169
1×800	3.4	49.1	8444	3441	55.1	9706	4703	57.7	9765	4762
1×1000	3.4	53.1	10243	4093	59.3	11630	5480	62.7	11795	5645
3×25	3.4	38.7	1859	一	44.6	2614	一	45.7	3479	一
3×35	3.4	41.3	2255	—	47.4	3067	一	48.3	3970	一
3×50	3.4	44.1	2719	1852	50.1	3569	2697	52.3	5021	4149
3×70	3.4	47.7	3454	2197	54.0	4392	3129	56.3	6002	4739
3×50	3.4	51.6	4330	2590	57.9	5338	3590	60.2	7045	5297
3×120	3.4	54.4	5140	2955	60.9	6197	4000	63.2	8017	5820
3×150	3.4	58.1	6055	3359	64.9	7238	4528	67.1	9130	6420
3×185	3.4	61.9	7271	3907	68.6	8453	5072	70.9	10515	7134
3×240	3.4	67.3	9050	4647	74.4	10388	5962	76.5	12566	8140
3×300	3.4	72.7	10993	5457	79.7	12419	6855	82.1	14825	9261
3×400	3.4	78.5	13589	6494	87.1	15975	8845	89.6	18802	11672
3×500	3.4	86.2	17026	7917	95.7	19720	10566	97.5	22745	13591

نوع واسم الكابل

مساحة المقطع العرضي الاسمية (مم²)	سمك العزل (مم)	YJV YJY YJLV YJLY			YJV22 YJV22YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		القطر الإجمالي التقريبي (مم)	الوزن المرجعي للكابل		القطر الإجمالي التقريبي (مم)	الوزن المرجعي للكابل		القطر الإجمالي التقريبي (مم)	الوزن المرجعي للكابل
		القطر الإجمالي التقريبي (مم)	YJV YJY	YJLV YJLY	القطر الإجمالي التقريبي (مم)	YJV22 YJV22	YJLV23 YJLV23	القطر الإجمالي التقريبي (مم)	YJLV23 YJLV23	YJLV32 YJLV32
1×25	4.5	21.4	639	—	25.4	947	—	27.4	1049	—
1×35	4.5	22.7	767	—	26.5	1080	—	28.7	1199	—
1×50	4.5	23.9	913	624	27.7	1241	952	29.9	1368	1079
1×70	4.5	25.7	1159	740	29.5	1510	1091	31.7	1644	1225
1×95	4.5	27.4	1440	860	31.4	1825	1245	33.4	1952	1372
1×120	4.5	28.8	1701	973	32.6	2092	1364	34.8	2235	1507
1×150	4.5	30.4	1995	1096	34.4	2419	1520	36.4	2554	1655
1×185	4.5	32.2	2377	1256	37.4	3156	2035	38.2	2968	1847
1×240	4.5	34.8	2964	1496	39.8	3783	2315	40.8	3600	2132
1×300	4.5	37.3	3594	1749	42.5	4488	2643	44.3	4406	2561
1×400	4.5	39.8	4420	2055	45.2	5392	3027	47.0	5304	2939
1×500	4.5	43.5	5526	2490	49.1	6604	3568	50.7	6481	3445
1×630	4.5	47.4	6921	3012	53.4	8139	4230	55.8	8166	4257
1×800	4.5	51.5	8643	3640	57.5	9963	4960	60.1	10015	5012
1×1000	4.5	55.3	10435	4285	61.5	11875	5725	64.1	11933	5783
3×25	4.5	43.9	2160	—	49.9	3024	—	51.1	4010	—
3×35	4.5	46.2	2551	—	52.3	3447	—	54.6	5003	—
3×50	4.5	49.0	3036	2164	55.3	3994	3122	57.6	5623	4751
3×70	4.5	52.9	3812	2549	59.4	4865	3602	61.5	6606	5343
3×50	4.5	56.8	4747	2999	63.2	5833	4085	65.6	7741	5993
3×120	4.5	59.6	5546	3349	66.2	6711	4514	68.6	8693	6496
3×150	4.5	63.2	6528	3818	70.1	7751	5041	72.2	9797	7087
3×185	4.5	66.9	7728	4347	73.7	8985	5604	76.1	11206	7825
3×240	4.5	72.4	9574	5148	79.5	10954	6528	81.8	13322	8896
3×300	4.5	77.8	11572	6008	86.5	13880	8316	88.7	16685	11121
3×400	4.5	83.6	14281	7151	92.5	16704	9574	94.7	19671	12541
3×500	4.5	91.1	17640	8486	100.8	20456	11302	102.8	23644	14490

النوع/الاسم الاستخدام الرئيسي لكابل سبائك الألومنيوم من سلسلة 8030 ذو الموصلية العالية

نوع	اسم	الاستخدامات الرئيسية
YJLHV	· قلب من سبائك الألومنيوم متشابك البولي إيثيلين المعزول البولي فينيل كابل الطاقة المغلف بالكلوريد	· يمكن وضعها في الأماكن الداخلية غير الرطبة والنفق و ثابت على الدعم،مما يوفر تكلفة الجسر أو أنبوب.
YJLHY	· قلب من سبائك الألومنيوم متشابك البولي ايثيلين العزل البولي ايثيلين كابل الطاقة المغلف	· يمكن وضعها في بيئة جافة أو رطبة،و الدعم الداخلي أو القوس أو السلم أو الكابل يمكن استخدام التركيبات. خندق الكابلات الخارجية، قناة تلو الأخرى أو دفن مباشرة،يمكن تتحمل قوة خارجية ميكانيكية أكبر.
YJLHV22	· قلب من سبائك الألومنيوم متشابك البولي إيثيلين المعزول البولي فينيل شريط فولاذي مغلف خارجي بالكلوريد كابل الطاقة المدرعة	· أداء مستقر وموثوق،خفيف الوزن، يمكن وضعها في الداخل،أقواس ثابتة،وضعها في الأنفاق، لا يمكن استخدام خطوط الأنابيب وخنادق الكابلات والتربة الرخوة تحمل التأثيرات الميكانيكية الخارجية.
YJLHY23	· قلب من سبائك الألومنيوم متشابك شريط فولاذي معزول بالبولي إيثيلين درع خارجي من البولي ايثيلين كابل الطاقة المغلف	· أداء مستقر وموثوق،يمكن أن يكون مباشرًا مدفونة،يمكن أن تتحمل ميكانيكية معينة قوة خارجية،لكنها لا تستطيع تحمل قوة كبيرة توتر.
YJLHV32	· قلب من سبائك الألومنيوم متشابك سلك رفيع معزول بالبولي إيثيلين درع خارجي من كلوريد البولي فينيل كابل الطاقة المغلف	· يمكن وضعها في بيئة جافة أو رطبة،و الدعم الداخلي أو القوس أو السلم أو الكابل يمكن استخدام التركيبات. يمكن استخدام الكابل في الهواء الطلق يمكن وضع الخندق أو النفق أو الدفن المباشر تتحمل قوة خارجية ميكانيكية أكبر.
YJLHY33	· قلب من سبائك الألومنيوم متشابك سلك رفيع معزول بالبولي إيثيلين درع خارجي من البولي ايثيلين كابل الطاقة المغلف	· خفيف الوزن،يمكن وضعه في مكان جاف أو رطب البيئة،يمكن استخدام القوس الداخلي، سطح تثبيت القوس أو السلم أو الكابل؛ خارجي يمكن استخدام خندق الكابل أو النفق أو الدفن المباشر يمكن أن يتحمل الوضع ميكانيكيًا أكبر قوة خارجية. مع مقاومة ممتازة للهب ومقاومة للحريق،تصل إلى الفئة أ.

ملحوظة: وفقًا لمتطلبات العميل، يتم إنتاج مثبطات اللهب من الدرجة A أو مثبطات اللهب من الدرجة B أو مثبطات اللهب من الدرجة C أو كابلات سبائك الألومنيوم أو طراز الكابل قبل إضافة "ZA- أو ZB- أو ZC(ZR) -"؛ مثل ZA-YJLHV، ZB-YJLHV22، ZC-YJLHY. جميع أنواع كابلات سبائك الألومنيوم المقاومة للهب منخفضة الدخان والخالية من الهالوجين، مع إضافة "WDZA - أو WDZB - أو WDZR(ZC) -" قبل طراز الكابل. إذا تم استخدام كابل سبائك الألومنيوم ذو مقاومة درجات الحرارة المنخفضة -40℃ في المناطق ذات درجة الحرارة المحيطة المنخفضة جدًا، أضف "(-40)" بعد طراز المنتج.
