مرحباً بكم في التعرف على SANXIN
مصنِّع
مرحباً بكم في التعرف على SANXIN
مصنِّع

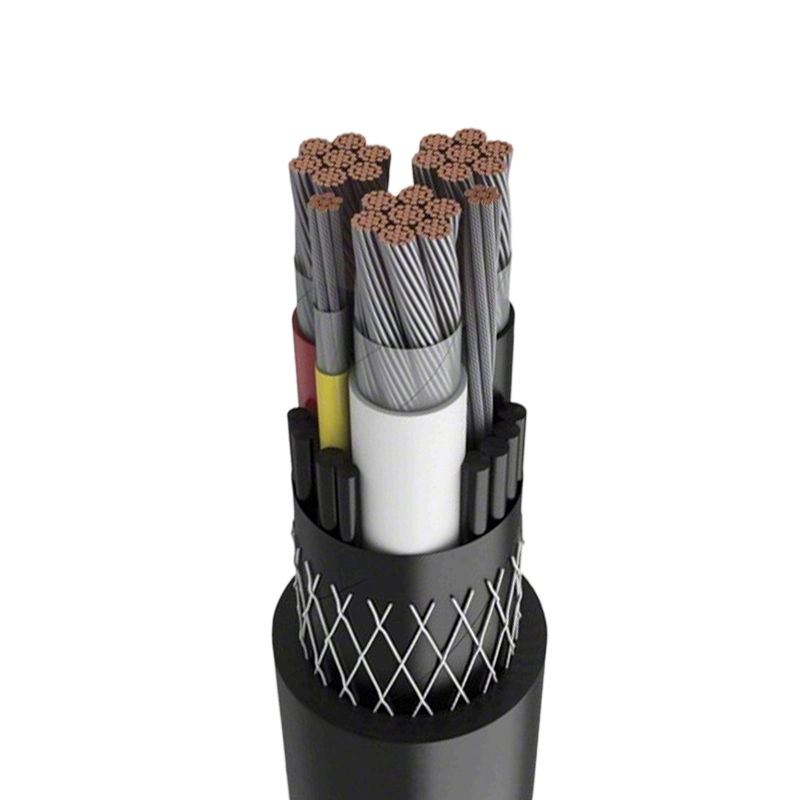

كابلات الطاقة هي جوهر أنظمة الطاقة الحديثة. إنها بمثابة "الطرق السريعة" التي تنقل الطاقة الكهربائية، وتنقلها بأمان وكفاءة من محطات الطاقة إلى المصانع والمراكز التجارية والمنازل. لولاها، لتوقفت الحياة العصرية. هذه الكابلات ليست مجرد قنوات لنقل الطاقة الكهربائية، بل هي أيضًا بنية تحتية حيوية للتشغيل الآمن والموثوق لأنظمة الطاقة. بفضل عزلها متعدد الطبقات وتصميمها الواقي، تمنع هذه الكابلات بفعالية التسربات وقصر الدوائر الكهربائية، مما يضمن سلامة الأفراد والمعدات. تكمن المزايا الرئيسية لكابلات الطاقة في موثوقيتها العالية، وكفاءتها العالية في النقل، ومقاومتها للبيئات القاسية، مما يضمن إمدادًا مستمرًا ومستقرًا بالطاقة.
استكشف المنتجات

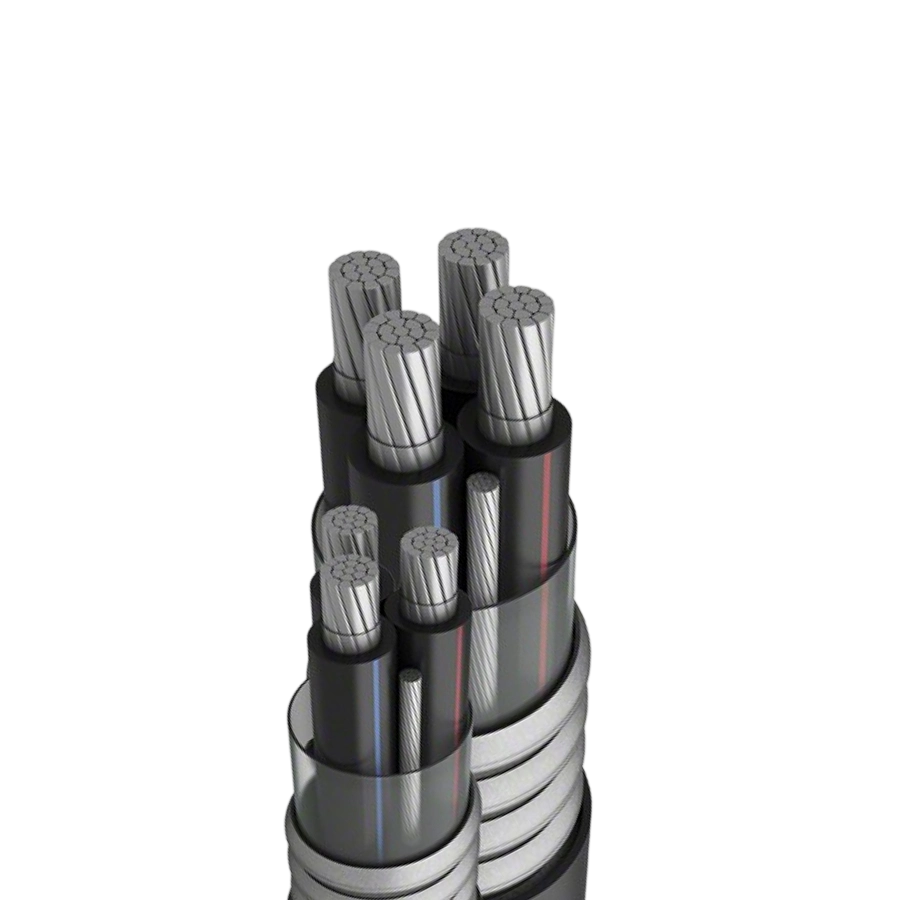

كابلات سبائك الألومنيوم مادة ثورية في صناعة موصلات الكابلات. بإضافة كميات ضئيلة من الحديد والنحاس والمغنيسيوم والمنغنيز إلى الألومنيوم النقي، يُحسّن أداءها بشكل ملحوظ. وبالمقارنة مع كابلات الألومنيوم النقي التقليدية، تُحقق كابلات سبائك الألومنيوم نقلة نوعية في الأداء الميكانيكي. فقوة الشد والاستطالة المُحسّنة بشكل ملحوظ تُمكّنها من تحمّل ضغط أكبر دون أن تنكسر، مع مرونة استثنائية أثناء التركيب والانحناء. والأهم من ذلك، أنها تُعالج بفعالية مشاكل التدفق البارد والزحف الكامنة في الألومنيوم النقي، مما يضمن استقرارًا وسلامة توصيلات الكابلات على المدى الطويل، ويُجنّب خطر الحريق الناتج عن التوصيلات المفكوكة. علاوة على ذلك، تحتفظ بمزايا خفة وزن الألومنيوم، حيث يزن نصف وزن كابلات النحاس المُماثلة، مما يُبسّط النقل والتركيب بشكل كبير.
استكشف المنتجات

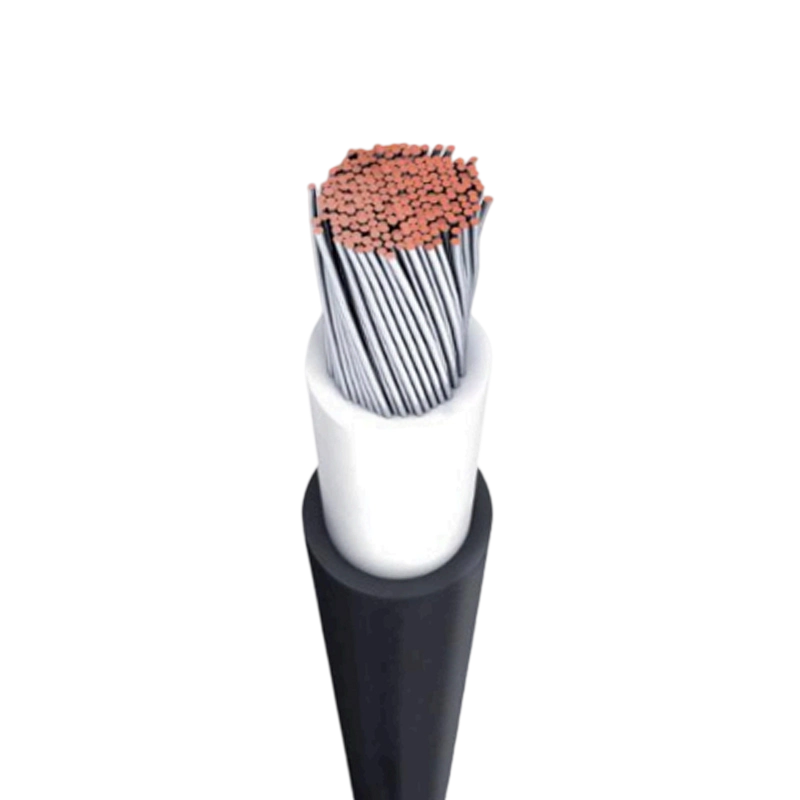

كابلات الطاقة الشمسية موصلات أساسية مصممة خصيصًا لأنظمة توليد الطاقة الكهروضوئية. على عكس الكابلات العادية، يجب أن تكون قادرة على تحمل الظروف الخارجية القاسية للغاية، مثل الأشعة فوق البنفسجية الشديدة، ودرجات الحرارة العالية والمنخفضة، والأمطار، والثلوج، وتآكل الأوزون. بالإضافة إلى ذلك، تتميز مادة تغليف كابلات الطاقة الشمسية بقوة ميكانيكية ممتازة ومقاومة للتآكل، مما يسمح لها بتحمل إجهادات الضغط والانحناء والشد التي قد تواجهها أثناء التركيب والصيانة. يتطلب اختيار حجم الكابل المناسب دراسة شاملة للتيار ومستوى الجهد وطول الكابل لضمان أن يكون انخفاض الجهد ضمن النطاق المقبول. على الصعيد الدولي، يخضع إنتاج واستخدام كابلات الطاقة الشمسية لشهادات صارمة ولوائح تنظيمية قياسية من قبل هيئات معتمدة مثل TÜV وUL وIEC. تُعد شهادات مثل TÜV PV1-F وUL 4703 معايير مهمة لقياس جودة الكابلات وموثوقيتها، مما يضمن قدرة كابلات الطاقة الشمسية على خدمة محطات الطاقة الكهروضوئية العالمية بكفاءة وأمان وموثوقية.
استكشف المنتجات
بالنسبة لأي طلب، سوف نقوم بإكماله وتسليمه في الوقت المحدد بالجودة والكمية.
ومن خلال التحكم في عمليات التطوير والإنتاج، يمكننا أن نقدم لك بثقة أسعارًا تنافسية.
لقد أنشأنا نظامًا صارمًا لمراقبة الجودة لضمان جودة منتجاتنا.
لأية أسئلة وتعليقات من العملاء، سوف نقوم بالرد بصبر ودقة.

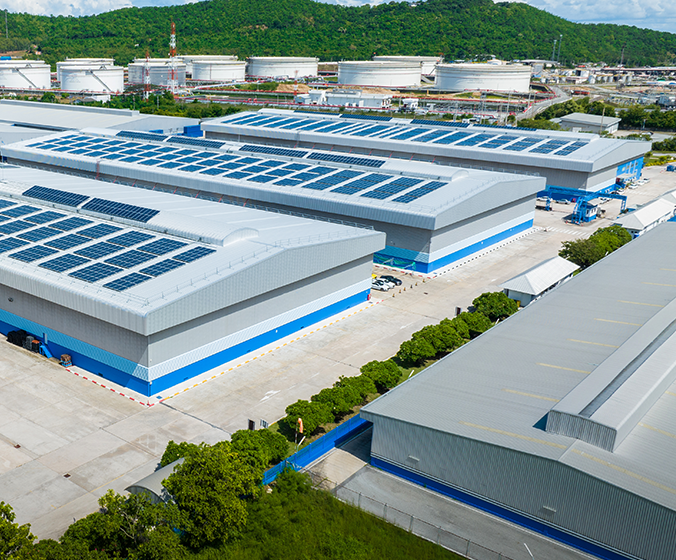

منطقة الشركة

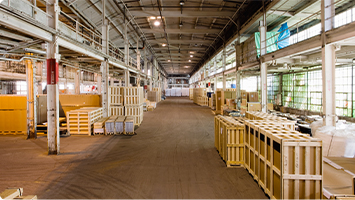

منطقة الإنتاج
الفنيين
الخبرة
2026/05/11
أخبار الصناعةكابلات الطاقة هي أكثر بكثير من مجرد أسلاك مجمعة في أغلفة واقية. إنها نظام الدورة الدموية للحضارة الحديثة - الشرايين الخفية التي تحمل الطاقة الكهربائية من مصادر التوليد إلى كل آلة وجهاز ومبنى يعتمد عليها. من المجمعات الصناعية المترامية الأطراف إلى الأحياء السكنية، تشكل كابلات الطاقة الطبقة الأساسية لكل نظام كهربائي يعمل اليوم. يعد فهم ما يميز الكابل عالي الأداء عن الكابل دون المستوى المطلوب أمرًا ضروريًا للمهندسين وفرق المشتريات ومديري المرافق الذين لا يستطيعون تحمل فشل النظام.
يتم بناء أداء كابل الطاقة من الداخل إلى الخارج. تؤدي كل طبقة وظيفة محددة وحاسمة، ومزيج هذه الطبقات هو الذي يحدد مدى جودة أداء الكابل في ظل ظروف التشغيل الواقعية.
يشكل الموصل - عادة النحاس أو الألومنيوم - المسار الكهربائي. يوفر النحاس موصلية فائقة ويفضل في التطبيقات الصناعية ذات الأحمال العالية. الألومنيوم أخف وزنا وأكثر فعالية من حيث التكلفة للخطوط الهوائية لمسافات طويلة. تحدد مساحة المقطع العرضي للموصل بشكل مباشر مقدار التيار الذي يمكن للكابل حمله بأمان دون ارتفاع درجة الحرارة.
تحيط بالموصل الطبقة العازلة، وهي العنصر الأكثر أهمية للسلامة الكهربائية. يتم استخدام مواد مثل البولي إيثيلين المتقاطع (XLPE) أو PVC لمنع تسرب التيار، وتجنب الدوائر القصيرة، والحفاظ على سلامة العزل الكهربائي عند الفولتية العالية. تعمل تصميمات العزل متعددة الطبقات على تعزيز الحماية، خاصة في تطبيقات الجهد المتوسط والعالي حيث يكون ضغط الجهد على العزل شديدًا.
يدير التدريع المعدني توزيع المجال الكهربائي ويمنع التداخل الكهرومغناطيسي. يضيف التدريع - عادة أسلاك الفولاذ أو الألومنيوم - حماية ميكانيكية للكابلات المثبتة تحت الأرض أو في البيئات التي يحتمل فيها حدوث ضرر مادي. تضمن هذه الطبقات معًا أن تحافظ كابلات الطاقة على السلامة الهيكلية والكهربائية حتى تحت الضغط الميكانيكي.
الموثوقية العالية ليست عبارة تسويقية - إنها متطلب هندسي يحدد ما إذا كان يمكن الوثوق بالكابل طوال فترة خدمته الكاملة، والتي تمتد غالبًا من 30 إلى 40 عامًا. يؤدي فشل الموثوقية في كابلات الطاقة إلى توقف مكلف، وتلف المعدات، وفي أسوأ الحالات، حوادث السلامة التي تعرض الموظفين للخطر.
هناك عدة عوامل تؤثر بشكل مباشر على موثوقية الكابل:
في البنية التحتية الحيوية - المستشفيات ومراكز البيانات وأنظمة السكك الحديدية ومحطات الطاقة الفرعية - تعد الموثوقية العالية في كابلات الطاقة شرطًا أساسيًا مطلقًا، وليست ميزة اختيارية.
تؤثر كفاءة النقل بشكل مباشر على تكاليف التشغيل وأداء النظام. تمثل كل نسبة مئوية من الطاقة المفقودة كحرارة أثناء النقل موارد مهدرة وزيادة في إنتاج الكربون. وفي أنظمة الطاقة واسعة النطاق - حيث يمكن أن تمتد الكابلات لمئات الكيلومترات - فإن التحسينات الهامشية في الكفاءة تترجم إلى وفورات اقتصادية كبيرة.
تشمل المحركات الرئيسية لكفاءة النقل في كابلات الطاقة ما يلي:
| عامل | التأثير على الكفاءة |
| موصل material (copper vs. aluminum) | يتمتع النحاس بمقاومة أقل، مما يقلل من خسائر I²R |
| موصل cross-section size | المقاطع العرضية الأكبر تقلل من المقاومة وتوليد الحرارة |
| خصائص العزل الكهربائي | يقلل ظل فقدان العزل الكهربائي المنخفض من خسائر السعة |
| مستوى جهد التشغيل | الجهد العالي يقلل من التيار، مما يقلل من خسائر المقاومة |
| طريقة تركيب الكابل | البيئة الحرارية المناسبة تمنع التدهور والخسائر |
الكابلات المعزولة بـ XLPE على سبيل المثال، تعمل عند درجات حرارة موصل مستمرة تصل إلى 90 درجة مئوية، مما يتيح كثافة تيار أعلى مقارنة بالبدائل المعزولة بمادة PVC. يتيح ذلك لمصممي النظام زيادة كفاءة النقل إلى الحد الأقصى دون زيادة حجم الموصل - وهي ميزة عملية في كل من التركيبات ذات التكلفة والمساحة المحدودة.
نادراً ما يتم تركيب كابلات الطاقة في ظروف مثالية. تواجه الكابلات تحت الأرض حركة التربة وتسرب المياه الجوفية والتعرض الكيميائي من الجيولوجيا المحيطة. تعمل الكابلات الصناعية بالقرب من الحرارة العالية والزيوت والاهتزازات الميكانيكية. يجب أن تتحمل المنشآت البحرية والساحلية تآكل المياه المالحة وتدهور الأشعة فوق البنفسجية. وبالتالي فإن مقاومة البيئة القاسية ليست ميزة إضافية - فهي ما يحدد ما إذا كان الكابل سيستمر طوال عمره الافتراضي الكامل أو سيفشل قبل الأوان.
تتضمن الكابلات المصممة للبيئات الصعبة عادةً إجراءات الحماية التالية:
يعد اختيار كابل ذو تصنيفات بيئية غير كافية لموقع تركيب معين أحد الأخطاء الأكثر شيوعًا والمكلفة في شراء الكابلات. يتم مسح التوفير المقدم من منتج منخفض المواصفات بسرعة عن طريق الاستبدال المبكر والإصلاحات الطارئة ووقت التوقف غير المخطط له.
يتطلب اختيار كابل الطاقة الصحيح اتباع نهج منظم يوازن بين الأداء الفني وبيئة التثبيت وتكلفة الملكية على المدى الطويل. يجب أن توجه المعايير التالية عملية الاختيار:
تمثل كابلات الطاقة استثمارًا طويل المدى في موثوقية النظام. قد يؤدي اختيار كابل يلبي الحد الأدنى فقط من المواصفات إلى تقليل التكاليف الأولية ولكنه يضر بالموثوقية العالية وكفاءة النقل ومقاومة البيئة القاسية التي تتطلبها التطبيقات المهمة. سيوفر الكابل المحدد جيدًا، والذي يتم تركيبه وصيانته بشكل صحيح، عقودًا من توصيل الطاقة المستقر والآمن والفعال - وهو بالضبط المعيار الذي تتطلبه البنية التحتية الحديثة.
2026/05/06أخبار الصناعةفي أي نظام لتوليد الطاقة الكهروضوئية، تعد الكابلات التي تربط الألواح الشمسية والمحولات ومعدات التوزيع أكثر بكثير من مجرد موصلات سلبية. هم نظام الدورة الدموية للتثبيت بأكمله. يمكن أن يؤدي اختيار الكابلات الخاطئة - أو الأنواع ذات الجودة المنخفضة - إلى فقدان الطاقة، ومخاطر الحرائق، واستبدالات الحقول المكلفة خلال بضع سنوات فقط من التشغيل. بالنسبة للمهندسين ومديري المشتريات ومطوري المشاريع على حد سواء، فهم ما يميز شركة موثوقة كابل للطاقة الشمسية يعد استخدام سلك عادي أمرًا ضروريًا لبناء أنظمة تعمل بكفاءة لمدة 25 عامًا أو أكثر.
تم تصميم أسلاك البناء التقليدية للبيئات المغلقة التي يتم التحكم في درجة حرارتها. وعلى النقيض من ذلك، تم تصميم الكابلات الشمسية لتتحمل عقودًا من التعرض المباشر للخارج. ذات جودة عالية كابل الطاقة الشمسية من الألومنيوم يجب أن يتحمل الكابل الشمسي أو النحاسي مجموعة كاملة من الضغوطات البيئية التي تتم مواجهتها في التركيبات الكهروضوئية على الأسطح والمثبتة على الأرض وعلى نطاق المرافق.
تكمن الاختلافات الأساسية في كيمياء العزل وبناء الغلاف. تستخدم الكابلات الشمسية البولي إيثيلين المتقاطع (XLPE) أو المركبات المترابطة ذات الشعاع الإلكتروني والتي تقاوم التدهور الناتج عن:
تفشل الكابلات القياسية المعزولة بالـ PVC في تلبية هذه المتطلبات خلال ثلاث إلى خمس سنوات من التعرض للخارج، مما يجعلها غير مناسبة بشكل قاطع للتركيبات الكهروضوئية الدائمة بغض النظر عن قدرتها على الحمل الحالي.
لقد سيطر النحاس تاريخياً على تطبيقات الكابلات الشمسية بسبب موصليته ومرونته الفائقة. ومع ذلك، كابل الطاقة الشمسية من الألومنيوم ظهرت كبديل مقنع لمزارع الطاقة الشمسية على نطاق المرافق حيث يمتد إجمالي طول الكابلات إلى مئات الكيلومترات وتمثل تكاليف المواد جزءًا كبيرًا من الميزانية الإجمالية للمشروع.
يشتمل الكابل الشمسي الحديث المصنوع من الألومنيوم على موصلات من السبائك - عادةً من سلسلة AA8000 من الألومنيوم - والتي تعالج نقاط الضعف التقليدية لأسلاك الألومنيوم النقي، بما في ذلك الزحف والأكسدة عند نقاط الاتصال والهشاشة عند النهايات. عند تحديد الحجم الصحيح (يتطلب الألومنيوم حوالي 1.5× مساحة المقطع العرضي للنحاس لتحمل نفس التيار)، توفر كابلات الألومنيوم أداءً كهربائيًا مشابهًا بتكلفة أقل بنسبة 40-60% للمواد لكل متر.
الملكيةكابل الطاقة الشمسية من الألومنيومالكابل الشمسي النحاسي الموصلية ~ 61٪ من النحاس المرجعي الأساسي الوزن (لكل متر) ~ 30٪ أخف وزنًا أثقل تكلفة المواد أقل بنسبة 40-60٪ أعلى مطلوب رعاية الإنهاء عالية (يلزم مركب مضاد للأكسدة) قياسي أفضل تطبيق مقياس المنفعة، تشغيل تيار متردد طويل كابلات السلسلة، الطاقة الكهروضوئية على السطح
بالنسبة لكابلات سلسلة DC الأقصر بين الألواح وصناديق التجميع، يظل النحاس هو الخيار المفضل نظرًا لمرونته وسهولة إنهائه في المساحات الضيقة. بالنسبة لوحدة تغذية التيار المتردد الأطول التي تعمل من العاكسات إلى المحولات، فإن كابل الطاقة الشمسية المصنوع من الألومنيوم يقدم في كثير من الأحيان عرض القيمة الإجمالية الأفضل.
يعد تغيير حجم الكابل أحد القرارات الهندسية الأكثر أهمية في تصميم النظام الكهروضوئي. تخلق الكابلات الصغيرة الحجم تسخينًا مقاومًا يؤدي إلى تدهور العزل، ويقلل من كفاءة النظام، ويعرض خطر الحريق. الكابلات كبيرة الحجم تهدر رأس المال. يتطلب الحجم الصحيح موازنة ثلاثة متغيرات مترابطة:
الصيغة القياسية لحساب انخفاض الجهد هي: ΔV = (2 × L × I × ρ) / A ، حيث L هو طول الكابل أحادي الاتجاه بالأمتار، I هو التيار بالأمبير، ρ هي المقاومة (0.0178 للنحاس، 0.0282 للألمنيوم)، و A هي مساحة المقطع العرضي بالملليمتر². تقوم معظم برامج تصميم الطاقة الشمسية بإجراء هذا الحساب تلقائيًا، ولكن يجب على المهندسين التحقق من أن مواصفات الكابل المحددة تتوافق بشكل واضح مع تصنيف نظام الجهد وظروف التثبيت.
تعتمد صناعة الطاقة الكهروضوئية العالمية على مجموعة من معايير الشهادات الموثوقة لضمان أن الكابلات الشمسية التي تدخل السوق تلبي الحد الأدنى من الأداء والسلامة. بالنسبة لفرق المشتريات ومطوري المشاريع، فإن تحديد الكابلات المعتمدة ليس أمرًا اختياريًا - فهو شرط أساسي لتمويل المشروع، والموافقة على اتصال الشبكة، وتنفيذ الضمان طويل الأجل.
تغطي شهادة TÜV PV1-F، التي طورتها TÜV Rheinland وتم اعتمادها على نطاق واسع في الأسواق الأوروبية والآسيوية، كابلات الطاقة الشمسية أحادية النواة التي تعمل بالتيار المستمر والتي تم تصنيفها بجهد 1.8 كيلو فولت تيار متردد / 3.6 كيلو فولت تيار مستمر. يتطلب الأمر اجتياز الكابلات لأكثر من 40 معيار اختبار فردي بما في ذلك مقاومة الأشعة فوق البنفسجية (وفقًا لمعيار EN 50618)، ومقاومة الأوزون، والشيخوخة الحرارية، ومقاومة الزيت. معتمدة من TÜV الكابلات الشمسية تحمل علامة واضحة على الغلاف الخارجي تشير إلى جسم الشهادة والجهد القياسي والجهد المقدر.
يعد معيار UL 4703، الذي تحكمه شركة Underwriters Laboratories، هو المعيار السائد لجودة الكابلات الشمسية للمشاريع في أمريكا الشمالية. وهي تحدد متطلبات الأسلاك الكهروضوئية المستخدمة في المواقع الرطبة أو الجافة أو الرطبة، والمصنفة لأنظمة 600 فولت أو 1000 فولت تيار مستمر. يجب أن تستوفي الكابلات المتوافقة مع UL 4703 أيضًا متطلبات مقاومة ضوء الشمس بموجب اختبارات الطقس المتسارعة ASTM G154 - وهو مؤشر مهم للمتانة الخارجية.
بالنسبة للمشاريع الدولية على نطاق المرافق - وخاصة في الأسواق في جميع أنحاء الشرق الأوسط وأفريقيا وجنوب وجنوب شرق آسيا - توفر IEC 62930 الإطار الحاكم لعزل الكابلات الكهروضوئية ومواد التغليف، والخواص الميكانيكية، والأداء الكهربائي. إن شهادة IEC مطلوبة بشكل متزايد من قبل مقاولي EPC ومقرضي المشاريع لتقييم الأهلية المصرفية لاستثمارات الطاقة الشمسية واسعة النطاق.
تعتبر علامات الاعتماد نقطة انطلاق ضرورية، لكن فرق المشتريات ذات الخبرة تطبق فحوصات إضافية عند التقييم كابل للطاقة الشمسية الموردين والتحقق من جودة المنتج عند التسليم:
تستخدم مزرعة الطاقة الشمسية بقدرة 1 ميجاوات ما يقرب من 15000 إلى 25000 متر من كابلات سلسلة التيار المستمر وعدة كيلومترات من كابلات تغذية التيار المتردد. عادةً ما يكون فرق التكلفة الإضافية بين كابل شمسي معتمد عالي الجودة وما يعادله غير معتمد أقل من 3-5% من إجمالي نفقات الكابلات - ولكن عواقب فشل الكابل في السنة الخامسة أو العاشرة تشمل توقف اللوحة، وحفر الخنادق، واستبدال الكابل بالكامل، ومطالبات التأمين المحتملة التي تتضاءل أمامها المدخرات الأصلية. سواء تحديد كابل الطاقة الشمسية من الألومنيوم بالنسبة للمصفوفات الكبيرة المثبتة على الأرض أو الكابلات ذات النواة النحاسية لأسطح المنازل السكنية، فإن مواصفات الكابلات الشمسية المعتمدة والمثبتة هي الاستثمار عالي الجودة الأكثر فعالية من حيث التكلفة والمتوفر في مرحلة الشراء لأي مشروع كهروضوئي.
2026/04/28أخبار الصناعةكابل الطاقة الشمسية من الألومنيوم هو حل أسلاك مصمم خصيصًا لنقل طاقة التيار المستمر من الألواح الكهروضوئية إلى العاكسات وأنظمة التوزيع. على عكس الأسلاك ذات الأغراض العامة، فقد تم تصميمها لتحمل الضغوط الفريدة للمنشآت الشمسية - التعرض المستمر للأشعة فوق البنفسجية، والتقلبات الكبيرة في درجات الحرارة، وعقود من التشغيل المستمر في الهواء الطلق. مع تزايد حجم مشاريع الطاقة الشمسية، أصبح الاختيار بين موصلات الألومنيوم والنحاس أحد الاعتبارات المركزية للمهندسين والمقاولين وفرق المشتريات.
الدافع الأساسي وراء التبني كابل الطاقة الشمسية من الألومنيوم هي كفاءة التكلفة على نطاق واسع. عادةً ما تكلف الموصلات المصنوعة من الألومنيوم أقل بنسبة 40-60% لكل كيلوغرام من النحاس، وبالنسبة للمنشآت التجارية الكبيرة أو على نطاق المرافق التي تعمل بمئات الأمتار من الكابلات، فإن هذا الاختلاف يترجم إلى وفورات كبيرة في المشروع. عندما يتم تحديدها بشكل صحيح - وفقًا للمعيارين إيك 60502 وإيك 60228 - توفر كابلات الألومنيوم أداءً موثوقًا دون المساس بسلامة النظام.
الامتثال للمعايير الدولية غير قابل للتفاوض في التركيبات الشمسية الاحترافية. هناك معياران يحددان معيار البناء لكابلات الطاقة الشمسية المصنوعة من الألومنيوم المستخدمة في الأنظمة الكهروضوئية:
تضمن هذه المعايير معًا أن كل كابل شمسي مُصنع يلبي خط أساس ثابت للجودة - وهو أمر بالغ الأهمية عندما يجب أن تعمل الكابلات بشكل موثوق لمدة 25 عامًا أو أكثر تحت التعرض الخارجي.
إن فهم طبقات بناء كابل الطاقة الشمسية المصنوع من الألومنيوم يساعد المهندسين على التحقق من الملاءمة قبل التحديد. يشتمل المنتج القياسي المطابق للمواصفة IEC 60502 وIEC 60228 على ثلاث طبقات وظيفية:
يتكون الموصل من أسلاك ألومنيوم مجدولة تلبي متطلبات الفئة 2 وفقًا للمواصفة IEC 60228. يستخدم جدل الفئة 2 أسلاكًا متعددة ملتوية معًا، مما يوفر مقاومة أقل للتيار المستمر مقارنة بالموصل الصلب من نفس المقطع العرضي مع الحفاظ على إمكانية التحكم فيه أثناء التثبيت. تبلغ الموصلية الكهربائية للألمنيوم حوالي 61% من النحاس، مما يعني أنه يجب تكبير حجم المقاطع العرضية وفقًا لذلك - عادةً بخطوة أو خطوتين AWG أو أحجام مترية مكافئة - لتتناسب مع قدرة حمل التيار للنحاس.
يعتبر البولي إيثيلين المتقاطع (XLPE) هو المادة العازلة المفضلة للكابلات الشمسية. تعمل عملية الربط المتقاطع على إنشاء روابط تساهمية داخل سلسلة البوليمر، مما يؤدي إلى تحسين الاستقرار الحراري ومقاومة التشوه تحت الحمل بشكل كبير. يدعم عزل XLPE أ الحد الأقصى لدرجة حرارة الخدمة المستمرة 90 درجة مئوية - ميزة حاسمة في التطبيقات المثبتة على الأسطح والأرض حيث يمكن أن ترتفع درجات حرارة سطح الكابل بشكل كبير فوق درجة حرارة الهواء المحيط خلال ساعات الذروة الشمسية.
يستخدم الغلاف الخارجي مركب PVC مرن ومقاوم للأشعة فوق البنفسجية. يتحلل PVC القياسي عند التعرض لفترة طويلة للأشعة فوق البنفسجية، ويصبح هشًا ومتشققًا في غضون بضع سنوات. تشتمل الدرجات المثبتة للأشعة فوق البنفسجية على أسود الكربون أو ممتصات للأشعة فوق البنفسجية التي تمنع التحلل الضوئي، وتحافظ على سلامة الغلاف طوال فترة خدمة تركيب الطاقة الشمسية. تعمل التركيبة المرنة أيضًا على تسهيل التعامل أثناء التثبيت، خاصة في الطقس البارد حيث يتصلب PVC التقليدي بشكل كبير.
تحديد أ كابل للطاقة الشمسية يعد عدم التحقق من درجات الحرارة مقارنة بظروف الموقع خطأً شائعًا ومكلفًا. بالنسبة لكابلات الطاقة الشمسية المصنوعة من الألومنيوم وكابلات الطاقة الشمسية القياسية المستخدمة في الأنظمة الكهروضوئية، هناك معلمتان مهمتان لدرجة الحرارة:
| المعلمة | القيمة | ملاحظة التطبيق |
|---|---|---|
| الحد الأقصى لدرجة حرارة الخدمة | 90 درجة مئوية | حد تشغيل الموصل المستمر؛ يحافظ عزل XLPE على السلامة عند درجة الحرارة هذه |
| الحد الأدنى لدرجة حرارة الخدمة | -25 درجة مئوية | للمنشآت الثابتة والمحمية؛ لا ينبغي ثني الكابل أو التلاعب به تحت هذا الحد |
| الحد الأدنى لنصف قطر الانحناء | 5D (5 × القطر الخارجي) | ينطبق أثناء التثبيت؛ الانحناءات الأكثر إحكامًا تخاطر بربط الموصل وإجهاد العزل |
ال -25 درجة مئوية الحد الأدنى لدرجة حرارة الخدمة ينطبق بشكل خاص على التركيبات الثابتة والمحمية - مما يعني أنه يتم توجيه الكابل على طول الهياكل أو في القناة ولا يخضع للثني المتكرر. وفي المناخات التي تنخفض فيها درجات الحرارة المحيطة إلى ما دون هذه العتبة خلال أشهر الشتاء، يجب تعديل بروتوكولات التخزين والمناولة وفقًا لذلك. لا ينبغي أبدًا فك الكابلات أو ثنيها في ظروف درجات الحرارة الأقل من الحد الأدنى، حيث يفقد الغلاف والعزل مرونتهما ويصبحان عرضة للتشقق.
ال الحد الأدنى لنصف قطر الانحناء 5D تعتبر القاعدة ذات أهمية خاصة أثناء التركيبات على الأسطح حيث يجب توجيه الكابلات حول العناصر الهيكلية. بالنسبة للكابل الذي يبلغ قطره الخارجي 20 مم، فهذا يعني عدم وجود انحناء أكثر إحكامًا من نصف قطر 100 مم. يؤدي انتهاك هذا الحد إلى إنشاء نقاط ضغط موضعية يمكن أن تؤدي إلى تدهور العزل بمرور الوقت وزيادة خطر حدوث أعطال كهربائية.
بالنسبة لمهندسي المشاريع الذين يقومون بتقييم خيارات الكابلات الشمسية، فإن قرار الألومنيوم مقابل النحاس ينطوي على أكثر من تكلفة مادة الموصل. هناك عدة عوامل عملية تشكل الاختيار النهائي:
يخدم كابل الطاقة الشمسية - سواء أكان من الألومنيوم أو النحاس - قطاعات دوائر متعددة داخل النظام الكهروضوئي، ولكل منها متطلبات توجيه وبيئية مميزة:
إن اختيار مواصفات الكابلات الشمسية المناسبة ليس سوى جزء من ضمان موثوقية النظام على المدى الطويل. تؤثر ممارسات التثبيت بشكل كبير على ما إذا كان الكابل يعمل وفقًا لمواصفاته المقدرة طوال فترة خدمته. تنطبق الإرشادات التالية على تركيبات كابلات الطاقة الشمسية المصنوعة من الألومنيوم وكابلات الطاقة الشمسية القياسية:
يوفر كابل الطاقة الشمسية المصنوع من الألومنيوم، والذي تم تحديده وتركيبه وفقًا للمواصفة IEC 60502 وIEC 60228، حلاً موثوقًا وفعالاً من حيث التكلفة لتوصيل الأسلاك للأنظمة الكهروضوئية بجميع المقاييس. بفضل عزل XLPE الذي يصل إلى 90 درجة مئوية، وتغليف PVC المقاوم للأشعة فوق البنفسجية، وموصلات الألومنيوم من الفئة 2، وحدود التثبيت المحددة جيدًا، تم تصميم هذه الكابلات لتلبية المتطلبات التشغيلية للبنية التحتية الحديثة للطاقة الشمسية على مدى عمر خدمة متعدد العقود.
2026/04/20أخبار الصناعةتمثل كابلات الطاقة العمود الفقري للبنية التحتية الكهربائية الحديثة، ولكن يمكنك الاختيار بين ذلك كابل XLPE وPVC هو قرار يؤثر على السلامة والأداء والتكلفة على المدى الطويل. في حين أن كلاهما يستخدم على نطاق واسع، إلا أنهما مصممان لتلبية متطلبات مختلفة. سيساعدك فهم الاختلافات الأساسية بينهما على اختيار الكابل المناسب لمشروعك المحدد، سواء كان مبنى سكنيًا أو مصنعًا صناعيًا أو شبكة توزيع الطاقة تحت الأرض.
يعنيXLPE البولي إيثيلين المتقاطع . على عكس البولي إيثيلين القياسي، يخضع XLPE لعملية ربط كيميائي أو فيزيائي تعمل على ربط سلاسله الجزيئية بشكل دائم في شبكة مستقرة ثلاثية الأبعاد. يؤدي هذا التغيير الهيكلي إلى تحويلها من مادة لدنة بالحرارة إلى مادة صلبة بالحرارة، مما يعني أنها لن تذوب أو تتشوه تحت درجات حرارة عالية، حتى أثناء ظروف الدائرة القصيرة.
تم تصميم كابل XLPE ليناسب البيئات الصعبة. تصل درجة حرارة التشغيل على المدى الطويل 90 درجة مئوية ويمكنه تحمل درجات حرارة الدائرة القصيرة التي تصل إلى 250 درجة مئوية . هذه الخصائص تجعلها الخيار السائد في أنظمة الجهد المتوسط والجهد العالي، والمنشآت تحت الأرض، ومشاريع الطاقة المتجددة، وتوزيع الطاقة الصناعية.
استخدامات الكابلات البلاستيكية كلوريد البوليفينيل كمواد عازلة وتغليف. PVC عبارة عن لدن بالحرارة، مما يعني أنه يصبح أكثر ليونة عند تسخينه ويمكن إعادة تشكيله - وهي خاصية تحد من أدائه تحت الضغط الحراري العالي. درجة حرارة التشغيل المستمرة تصل إلى حوالي 70 درجة مئوية ، مما يقيد استخدامه في البيئات ذات التحميل العالي أو درجات الحرارة المحيطة العالية.
ومع ذلك، فإن كابل PVC يحظى بتقدير واسع النطاق لمرونته، وسهولة تركيبه، وانخفاض تكلفته الأولية. ويظل الخيار القياسي للأسلاك السكنية ذات الجهد المنخفض، ودوائر الإضاءة الداخلية، وأسلاك المباني التجارية، وأنظمة التحكم للأغراض العامة حيث تكون ظروف التشغيل معتدلة ويمكن التحكم فيها بشكل جيد.
يلخص الجدول أدناه الاختلافات التقنية الرئيسية بين الكابلات المعزولة XLPE وPVC لمساعدتك في تقييم الخيار الذي يناسب متطلبات مشروعك.
| الملكية | كابل XLPE | كابل بي في سي |
|---|---|---|
| أقصى درجة حرارة التشغيل | 90 درجة مئوية | 70 درجة مئوية |
| درجة حرارة الدائرة القصيرة | تصل إلى 250 درجة مئوية | تصل إلى 160 درجة مئوية |
| القدرة الاستيعابية الحالية | أعلى (نفس المقطع العرضي) | أقل |
| مقاومة الرطوبة | ممتاز | معتدل |
| المقاومة الكيميائية | ممتاز | معتدل |
| فقدان العزل الكهربائي | منخفض جدًا | أعلى |
| خدمة الحياة | 40-50 سنة | 20-30 سنة |
| تكلفة المواد | أعلى | أقل |
| نطاق الجهد النموذجي | 0.6/1 كيلو فولت إلى 500 كيلو فولت | ما يصل إلى 1 كيلو فولت (نموذجي) |
أحد الاختلافات الأكثر عملية عندما تكون اختر كابل XLPE فوق PVC هي القدرة الاستيعابية الحالية. نظرًا لأن XLPE يتحمل درجات حرارة أعلى للموصل، فإنه يمكنه حمل تيار أكثر عبر نفس المقطع العرضي للموصل. على سبيل المثال، يمكن أن يتعامل كابل XLPE مقاس 10 مم² تقريبًا 70 أ في ظل الظروف القياسية، مقارنة بما حولها 60 أ لكابل PVC مكافئ. عند التثبيت الكبير، يعني هذا أنك قد تكون قادرًا على استخدام مقطع عرضي أصغر مع XLPE وتحقيق نفس أداء التحميل - مما يعوض بعض تكلفة المواد الأعلى.
عزل XLPE مقاوم بطبيعته لدخول الرطوبة والزيوت والأحماض والقلويات. وهذا يجعلها مناسبة تمامًا للدفن المباشر، ومجاري القنوات تحت الأرض، والبيئات الساحلية، والمواقع الصناعية حيث يشكل التعرض للمواد الكيميائية خطرًا حقيقيًا. يعمل PVC بشكل مناسب في البيئات الداخلية الجافة ولكنه يتحلل بشكل أسرع عند تعرضه للرطوبة لفترات طويلة، مما يزيد من خطر فشل العزل ويقلل من عمر الخدمة.
إصدارات كابل PVC القياسية غازات الهالوجين السامة والدخان الكثيف عند حرقها - يشكل مصدر قلق كبير للسلامة في الأماكن المغلقة مثل الأنفاق أو المستشفيات أو مراكز البيانات. XLPE القياسي أيضًا قابل للاشتعال، ولكن عند إقرانه بـ دخان منخفض صفر هالوجين (LSZH) الغلاف الخارجي، فهو يقلل بشكل كبير من الانبعاثات السامة أثناء الحريق. بالنسبة للمشاريع التي تكون فيها السلامة من الحرائق والإخلاء من الأولويات، فإن تحديد XLPE مع أغلفة LSZH يعد بشكل متزايد متطلبًا إلزاميًا من خلال الكود.
يعتمد الاختيار الصحيح على الظروف المحددة للتثبيت الخاص بك. فيما يلي إطار عملي لتوجيه قرارك:
تكلفة كابل PVC أقل لكل متر عند نقطة الشراء. بالنسبة لكابل الألومنيوم XLPE الأساسي غير المدرع (3 × 95 مم²، 1 كيلو فولت)، تكون الأسعار مرتفعة عادةً 8 – 12 دولارًا للمتر ، في حين أن كابلات PVC المكافئة تكون عمومًا أرخص بنسبة 15-25%. ومع ذلك، فإن تقييم الكابلات على أساس التكلفة الأولية فقط يعد خطأً شائعًا في شراء المشاريع.
عندما تأخذ في الاعتبار دورة الحياة الكاملة - بما في ذلك تردد الاستبدال، وفقدان الطاقة بسبب المقاومة العازلة العالية في PVC، وتكاليف التوقف المحتملة عن فشل العزل المبكر - يوفر كابل XLPE في كثير من الأحيان تكلفة إجمالية أقل للملكية على مدى أفق المشروع 20-30 سنة. بالنسبة لمشاريع البنية التحتية الكبيرة، فإن حتى التخفيض المتواضع في فقدان الطاقة عبر آلاف الأمتار من الكابلات يترجم إلى وفورات كبيرة على المدى الطويل.
بغض النظر عن نوع الكابل الذي تختاره، تأكد دائمًا من أنه يلبي المعايير الدولية أو الإقليمية ذات الصلة بمشروعك. تشمل المعايير الرئيسية المرجعية ما يلي:
اطلب دائمًا تقارير الاختبار الكاملة والشهادات من الشركة المصنعة عند شراء كابلات XLPE أو PVC للبنية التحتية الحيوية. تؤكد الشهادة أن المنتج قد تم اختباره بشكل مستقل فيما يتعلق بسمك العزل، وجهد الانهيار، ومقاومة التقادم، وأداء اللهب - وليس فقط وفقًا للمواصفات.
لا توجد إجابة شاملة لسؤال كابل XLPE مقابل PVC - يعتمد الاختيار الصحيح على متطلبات الجهد وبيئة التثبيت والميزانية وعمر الخدمة المتوقع. كابل بي في سي يظل حلاً موثوقًا وفعالاً من حيث التكلفة للتطبيقات المباشرة ذات الجهد المنخفض في البيئات الخاضعة للرقابة. كابل XLPE هو الاختيار الواضح لأي مشروع يتطلب أداءً حراريًا أعلى، أو عمرًا أطول، أو مقاومة للرطوبة، أو معدلات جهد أعلى من 1 كيلو فولت.
بالنسبة لمعظم مشاريع البنية التحتية الحديثة - خاصة تلك التي تتضمن عمليات تشغيل تحت الأرض، أو أحمال صناعية، أو توزيع الجهد المتوسط - توفر XLPE ميزة الأداء والمتانة التي تبرر التكلفة الأولية المرتفعة. عندما تكون في شك، استشر المهندس الكهربائي أو مورد الكابلات الخاص بك للحصول على مواصفات المشروع الكاملة قبل الانتهاء من اختيار الكابل الخاص بك.
2026/04/13أخبار الصناعةيتطلب نشر البنية التحتية الكهربائية الحديثة موصلات توازن بين الكفاءة الكهربائية والمتانة الميكانيكية. من بين الحلول الأكثر اعتماداً على نطاق واسع لشبكات توزيع الجهد المتوسط والمنخفض هي كابلات الكهرباء المغلفة بـ PVC المعزولة بـ XLPE . تدمج هذه التجميعات كيمياء البوليمر المتقدمة مع معايير التصنيع الصارمة لتقديم أداء ثابت عبر ظروف التشغيل المتنوعة. تعتمد البنية الهيكلية على نهج متعدد الطبقات حيث يخدم كل مكون غرضًا كهربائيًا أو ميكانيكيًا مميزًا. يختار المهندسون هذه الكابلات لأنها تخفف من أوضاع الفشل الشائعة المرتبطة بمواد العزل التقليدية مع الحفاظ على منهجيات إنتاج فعالة من حيث التكلفة. يضمن التآزر بين الموصل وطبقة العزل والحاجز الواقي الخارجي قدرة حمل التيار المثالية دون المساس بسلامة النظام.
يمثل البولي إيثيلين المتقاطع تقدمًا كبيرًا مقارنة بالمواد البلاستيكية الحرارية القياسية من خلال خضوعه للتحول الجزيئي الذي يخلق بنية شبكة ثلاثية الأبعاد. تعمل عملية الربط الكيميائي هذه على تعزيز الاستقرار الحراري، مما يسمح للمادة بالحفاظ على خصائصها العازلة عند درجات حرارة التشغيل المرتفعة. على عكس البولي إيثيلين التقليدي، الذي يصبح أكثر ليونة تحت الضغط الحراري، فإن النوع المتشابك يقاوم التشوه أثناء دورات التحميل المستمرة. تعمل الطبقة العازلة على منع ظاهرة التفريغ الجزئي بشكل فعال، والتي تساهم بشكل أساسي في التدهور طويل المدى في الشبكات تحت الأرض. بالإضافة إلى ذلك، تُظهر المادة مقاومة فائقة لامتصاص الرطوبة، مما يمنع تكوين شجرة الماء التي تؤدي عادةً إلى إضعاف قوة العزل الكهربائي على مدار فترات الخدمة الممتدة. تتيح هذه الخصائص للكابل العمل بأمان عند درجات حرارة موصل تصل إلى تسعين درجة مئوية مع تحمل أحداث الدائرة القصيرة عند عتبات أعلى بكثير.
ال غمد الكابل بمثابة حاجز دفاعي نهائي ضد المعتدين البيئيين الخارجيين والضغوطات الميكانيكية أثناء مرحلتي التثبيت والتشغيل. تشتمل تركيبات كلوريد البوليفينيل المستخدمة في التصنيع الحديث على إضافات متخصصة تعمل على تعزيز المرونة وتثبيط اللهب وثبات الأشعة فوق البنفسجية. يجب أن تتحمل هذه الطبقة الخارجية ظروف الدفن المباشرة، بما في ذلك حموضة التربة ونشاط القوارض وتأثيرات الحفر العرضية. يقوم المصنعون بمعايرة سمك الجدار بعناية لضمان مقاومة كافية للسحق دون المساس بمرونة الانحناء. يعمل مركب PVC أيضًا كختم للرطوبة، مما يمنع تسرب المياه الجوفية الذي قد يؤدي إلى تدهور المكونات الأساسية. عندما يتم بثق الغلاف بشكل صحيح فوق الطبقة العازلة أو طبقة الفراش، فإنه يخلق غلافًا متواصلًا وغير منفذ يعمل على إطالة عمر الخدمة وتقليل تكرار الصيانة عبر التطبيقات الصناعية والتجارية وتطبيقات المرافق.
يتطلب النشر الناجح التزامًا صارمًا بالمواصفات الهندسية خلال عمليات المعالجة والتوجيه والإنهاء. تؤدي ممارسات التثبيت غير الصحيحة في كثير من الأحيان إلى حدوث عيوب كامنة تظهر كفشل سابق لأوانه في ظل أحمال التشغيل العادية. يجب أن يأخذ إعداد الموقع في الاعتبار المقاومة الحرارية للتربة، وظروف الصرف، والقرب من مصادر الحرارة أو المواد الكيميائية المسببة للتآكل. يجب تخزين الكابلات على بكرات معتمدة في بيئات جافة يتم التحكم في درجة حرارتها لمنع تدهور المواد قبل النشر. أثناء عمليات النقل والتمديد، يجب على المشغلين تجنب التأثيرات الحادة، أو السحب المفرط، أو التعرض للملوثات التي يمكن أن تؤثر على الطبقة الواقية الخارجية. يجب أن تتحقق عمليات التفتيش قبل التثبيت من توافق الأبعاد واستمرارية الموصل وسلامة العزل باستخدام معدات الاختبار المعايرة.
إن الحفاظ على حدود الانحناء المناسبة أثناء التوجيه يمنع حدوث ضرر هيكلي لا يمكن إصلاحه للمكونات الداخلية. يتطلب الحد الأدنى لنصف قطر الانحناء عادةً اثني عشر ضعفًا لقطر الكابل الإجمالي للتجمعات أحادية النواة وخمسة عشر مرة للتكوينات متعددة النواة. يؤدي تجاوز هذه العتبات إلى حدوث إجهاد ميكانيكي يؤدي إلى كسر شبكات العزل المتقاطعة أو فصل الخيوط الموصلة عن مواقعها المحددة. يجب استخدام آليات التحكم في الشد أثناء عمليات السحب للتأكد من أن قوى الشد القصوى لا تتجاوز أبدًا الحدود المحددة من قبل الشركة المصنعة. تؤدي قوة السحب المفرطة إلى إطالة الموصلات النحاسية أو الألومنيوم، مما يقلل من قدرتها على حمل التيار ويزيد من خطر النقاط الساخنة. يقوم التشحيم والمحاذاة الصحيحة باستخدام البكرات أو الحزم بتوزيع الأحمال الميكانيكية بالتساوي عبر الغلاف الخارجي، مما يحافظ على السلامة الهيكلية طوال مسار التثبيت.
تمثل الاتصالات الميدانية نقاط الضعف الحرجة حيث يؤدي التنفيذ غير السليم إلى تعريض موثوقية النظام للخطر بشكل مباشر. يجب على الفنيين الحفاظ على مساحات عمل نظيفة وجافة لمنع تلوث الجسيمات من المساس بواجهات العزل. يجب وضع مكونات التحكم في الإجهاد بدقة وفقًا لمخططات الشركة المصنعة لإدارة توزيع المجال الكهربائي حول أطراف الموصل. تتطلب مواصفات عزم الدوران للعروات الطرفية والوصلات المثبتة بمسامير أدوات معايرة لمنع الشد الزائد أو تشوه المواد. يجب أن تتضمن إجراءات التحقق الشاملة قياسات مقاومة العزل، وفحوصات تحديد الطور، والتحقق من الاستمرارية قبل التنشيط. يضمن الالتزام ببروتوكولات الإنهاء القياسية التوافق على المدى الطويل مع المفاتيح الكهربائية والمحولات ولوحات التوزيع مع تقليل مخاطر التفريغ الجزئي في واجهات الاتصال.
تتطلب ظروف النشر في العالم الحقيقي موصلات تحافظ على خصائص كهربائية مستقرة على الرغم من الأحمال الحرارية المتقلبة والتعرضات الخارجية الشديدة. توفر البنية الجزيئية للبولي إيثيلين المتصالب قدرة تحمل حرارية استثنائية، مما يتيح التشغيل المستمر في درجات حرارة محيطة مرتفعة دون حدوث أي مخاوف. أثناء ظروف الخطأ، يتحمل العزل الارتفاعات الحرارية قصيرة الأمد التي من شأنها أن تلحق الضرر الدائم بالمواد التقليدية. تستفيد المنشآت تحت الأرض من مقاومة الحاجز الخارجي للمواد الكيميائية في التربة، واختراق الرطوبة، والتدهور البيولوجي، مما يضمن قوة عازلة ثابتة طوال دورة حياة الأصول. تستفيد تطبيقات التوجيه الجوي من البناء خفيف الوزن والسترة الخارجية المستقرة بالأشعة فوق البنفسجية لمقاومة التدهور الشمسي مع الحفاظ على التوتر الميكانيكي تحت أحمال الرياح المختلفة. تقلل خصائص الأداء هذه من تدخلات الصيانة الطارئة وتدعم توصيل الطاقة دون انقطاع عبر شبكات البنية التحتية الحيوية.
| المعلمة | تصميم مركب XLPE PVC | البديل التقليدي المعزول بالورق |
| درجة حرارة التشغيل القصوى | 90 درجة مئوية | 65 درجة مئوية |
| القدرة على تحمل ماس كهربائى | 250 درجة مئوية لمدة 5 ثواني | 160 درجة مئوية لمدة 5 ثواني |
| مقاومة الرطوبة | ممتاز | فقير |
| مرونة التثبيت | عالية | منخفض |
تعمل الإدارة الاستباقية للأصول على إطالة عمر الخدمة مع منع انقطاع الشبكة الكارثي. تحدد الإجراءات التشخيصية الروتينية آليات التحلل النامية قبل أن تتطور إلى انهيار العزل أو فشل الموصل. تكتشف مسوحات التصوير الحراري أنماط الحرارة غير الطبيعية على طول مسارات التوجيه، مما يشير إلى الاتصالات غير الدقيقة أو التحميل الزائد الموضعي. تقيس بروتوكولات اختبار العزل الكهربائي مقاومة العزل ومؤشرات الاستقطاب لتحديد كمية دخول الرطوبة أو التلوث الكيميائي داخل الطبقات الواقية. تستخدم تقييمات سلامة الغلاف اختبار الشرارة ذات الجهد العالي أو اكتشاف تسرب التيار المباشر لتحديد الثقوب المجهرية التي تؤثر على الختم البيئي. يتيح جمع البيانات بشكل منهجي جدولة الصيانة التنبؤية، مما يقلل من انقطاعات الخدمة غير المخطط لها ويحسن دورات الإنفاق الرأسمالي لترقية البنية التحتية.
عند حدوث انحرافات في الأداء، تعمل عملية استكشاف الأخطاء وإصلاحها المنهجية على عزل السبب الجذري دون استبدال المكونات غير الضرورية. يفرق تحليل التفريغ الجزئي بين تلوث السطح وتدهور الفراغ الداخلي داخل مصفوفة العزل. يحدد قياس الانعكاس في المجال الزمني مواقع تلف الكابلات عن طريق قياس أنماط انعكاس الإشارة على طول الموصل. يتطلب تحديد أشجار المياه فحصًا مجهريًا لعينات العزل لتحديد ما إذا كان التدهور الموضعي يستدعي الاستبدال المقطعي أو تقاعد الدائرة بالكامل. يجب أن تستعيد بروتوكولات الإصلاح القوة العازلة الأصلية ومعايير الحماية الميكانيكية باستخدام مواد معتمدة وتقنيات تركيب معتمدة. يؤدي توثيق أنماط الأخطاء والظروف البيئية أثناء أحداث الفشل إلى تحسين مواصفات التصميم المستقبلية وتعزيز مرونة الشبكة بشكل عام.
يتطلب الاختيار الأمثل للموصل تقييمًا شاملاً للمتطلبات الكهربائية وبيئات التثبيت والمعلمات التشغيلية طويلة المدى. يجب أن يتوافق تعيين فئة الجهد مع التصنيفات الاسمية للنظام مع استيعاب ظروف الجهد الزائد العابر الشائعة في الشبكات الصناعية. يجب أن تأخذ حسابات مساحة المقطع العرضي في الاعتبار الحد الأقصى لتيارات الحمل المستمر، وقيود انخفاض الجهد، وعوامل تخفيض الحرارة المرتبطة بدرجة الحرارة المحيطة وتكوينات تجميع الكابلات. تتطلب التركيبات تحت الأرض في التربة عالية المقاومة تحليلًا حراريًا إضافيًا لمنع ارتفاع درجة حرارة الموصل خلال فترات ذروة الطلب. تتطلب تطبيقات الدفن المباشر طبقات درع محسنة أو سترات خارجية معززة لتحمل تأثيرات الحفر واختراق القوارض. يجب على المهندسين استشارة جداول تصنيف الشركة المصنعة، والأكواد الكهربائية المحلية، والتقييمات البيئية الخاصة بالموقع لوضع اللمسات الأخيرة على المواصفات التي تضمن توزيع الطاقة بشكل آمن وفعال ومتوافق طوال فترة الخدمة المقصودة.
2026/04/07أخبار الصناعةكابلات سبائك الألومنيوم تمثل تحولا أساسيا في تكنولوجيا الموصلات. من خلال إدخال العناصر النزرة - في المقام الأول الحديد والنحاس والمغنيسيوم والمنغنيز - في قاعدة الألومنيوم، يحقق المصنعون مادة تحل نقاط الضعف الأكثر استمرارًا في موصلات الألومنيوم النقي التقليدية مع الحفاظ على ميزتها الأكثر قيمة: الوزن الخفيف.
لقد تم استخدام الألومنيوم النقي منذ فترة طويلة كبديل فعال من حيث التكلفة للنحاس في توزيع الطاقة. ومع ذلك، فإنه يأتي مع مشاكل موثقة جيدًا: القابلية للتدفق البارد تحت ضغط ميكانيكي مستمر، وتشوه الزحف بمرور الوقت عند نقاط الاتصال، وقوة الشد المنخفضة نسبيًا. تخلق كل من هذه المشكلات مخاطر في العالم الحقيقي - وخاصة عمليات الإنهاء غير الدقيقة التي يمكن أن تؤدي إلى ارتفاع درجة الحرارة والانحناء والحرائق.
تعالج كابلات سبائك الألومنيوم المشكلات الثلاث في وقت واحد. تعمل إضافة الحديد على تحسين بنية الحبوب وتحسين قوة الشد بشكل ملحوظ. يساهم المغنيسيوم والمنغنيز في مقاومة الزحف، مما يضمن بقاء نقاط الاتصال محكمة ومستقرة عبر عقود من الخدمة. النحاس يحسن الموصلية ومقاومة التآكل. والنتيجة هي موصل يتصرف بشكل موثوق تحت الضغوط الميكانيكية والحرارية للتركيبات الكهربائية الحقيقية - دون تكلفة النحاس ووزنه.
كابلات سبائك الألومنيوم أحادية النواة تتكون من موصل واحد - إما صلب أو مجدول - محاط بطبقة عازلة، وفي العديد من التكوينات، غمد أو درع إضافي. إن بنيتها المباشرة تجعلها متعددة الاستخدامات بشكل استثنائي لتوزيع الطاقة ذات التيار العالي من نقطة إلى نقطة حيث يتم تشغيل كل مرحلة بشكل مستقل.
إحدى المزايا العملية للكابلات أحادية النواة في عمليات التشغيل ذات السعات العالية هي الإدارة الحرارية. يؤدي تشغيل كل موصل على حدة إلى السماح بتبديد الحرارة بشكل أكثر فعالية مقارنة بالتكوينات المجمعة. بالنسبة للتركيبات التي تتطلب تصنيفات تيار أعلى من 400 أمبير، تكون كابلات سبائك الألومنيوم أحادية النواة هي الحل الهندسي المفضل في كثير من الأحيان. إن خصائص الاستطالة المحسنة الخاصة بها - أعلى بكثير من الألومنيوم النقي - تعني أيضًا أنه أثناء التثبيت حول الانحناءات وعبر القنوات، يمكن للموصل أن ينثني دون حدوث تشققات دقيقة، وهو وضع الفشل الذي يمكن أن يتطور بشكل غير مرئي مع مرور الوقت في مواد أقل ليونة.
كابلات سبائك الألومنيوم متعددة النواة حزمة اثنين أو أكثر من الموصلات المعزولة داخل غلاف خارجي مشترك. يعمل هذا التصميم المتكامل على تبسيط عملية التثبيت بشكل كبير: حيث يحل تشغيل كابل واحد محل العديد من الموصلات الفردية، مما يقلل ساعات العمل، وحسابات ملء القناة، وخطر حدوث أخطاء الأسلاك في الموقع.
| التكوين | تطبيق نموذجي | ملاحظات |
|---|---|---|
| 2-الأساسية | الدوائر أحادية الطور، الإضاءة | عش محايدًا |
| 3-الأساسية | أنظمة ثلاثية الطور بدون محايد | المحركات الصناعية، الأحمال المتوازنة |
| 3.5-النواة / 4-النوى | ثلاث مراحل مع محايدة | الأكثر شيوعا في التوزيع التجاري |
| 5-الأساسية | ثلاث مراحل مع محايدة and earth | أنظمة الأسلاك TN-S الكاملة |
تُستخدم كابلات سبائك الألومنيوم متعددة النواة على نطاق واسع في بناء الأسلاك ومشاريع البنية التحتية ولوحات التوزيع الصناعية. يُعد تنسيقها المدمج ذو قيمة خاصة في سيناريوهات التعديل التحديثي، حيث تكون مساحة القناة أو علبة الكابلات الحالية محدودة. يضمن بناء السبائك أنه حتى مع الموصلات المجمعة معًا - مما يحد من تبديد الحرارة الفردي - يحافظ الكابل على درجات حرارة التشغيل الآمنة ضمن إرشادات التخفيض القياسية بسبب تحسين استقرار المواد.
تعتبر فجوة الأداء بين كابلات سبائك الألومنيوم وكابلات الألومنيوم النقي التقليدية كبيرة بما يكفي للتأثير على كل من نتائج التثبيت والسلامة التشغيلية على المدى الطويل. تعتبر التحسينات التالية ذات صلة بشكل خاص بتحديد المهندسين وفرق المشتريات:
الزحف - التشوه البطيء والدائم للمادة تحت الحمل المستمر - هو أحد أخطر خصائص الألومنيوم النقي في التطبيقات الكهربائية. مع مرور الوقت، تتشوه موصلات الألومنيوم النقي عند نقاط الاتصال الطرفية، مما يقلل من ضغط التلامس ويزيد من المقاومة. يؤدي هذا إلى توليد الحرارة، مما يؤدي إلى تسريع المزيد من التشوه، مما يؤدي في النهاية إلى ارتخاء الوصلات والقوس واحتمال نشوب حريق. كابلات سبائك الألومنيوم effectively suppress creep ، والحفاظ على قوة التثبيت المستقرة في المحطات الطرفية طوال فترة خدمة الكابل بأكملها.
إن قوة الشد لموصلات سبائك الألومنيوم أعلى بكثير من قوة الشد للألمنيوم النقي، عادةً بنسبة 30-50٪ اعتمادًا على درجة السبائك المحددة. والأهم من ذلك، أن الاستطالة عند الكسر - وهي مقياس لمدى تمدد المادة قبل أن تتكسر - قد تحسنت أيضًا بشكل كبير. ويعني هذا المزيج أن الكابلات يمكنها التعامل مع ضغوط التثبيت والاهتزاز ودورات التمدد الحراري على مدار عقود دون حدوث عطل ميكانيكي.
على الرغم من الأداء الميكانيكي المحسن، فإن كابلات سبائك الألومنيوم تزن تقريبًا نصف ما يعادل الكابلات النحاسية بنفس القدرة الاستيعابية الحالية. في مشاريع البنية التحتية الكبيرة - حيث قد تمتد الكابلات لمئات أو آلاف الأمتار - يؤدي هذا التخفيض في الوزن بشكل مباشر إلى تقليل متطلبات الحمل الهيكلي لحوامل الكابلات وأنظمة الدعم، ويقلل من تكاليف الرافعة والرفع، ويجعل المناولة اليدوية أكثر أمانًا وسرعة لأطقم التركيب.
يعتمد الاختيار بين كابلات سبائك الألومنيوم أحادية النواة وكابلات سبائك الألومنيوم متعددة النواة على عدة عوامل خاصة بالمشروع. لا يعتبر أي من التكوينين متفوقًا عالميًا — يعتمد الاختيار الصحيح على التصنيف الحالي، وبيئة التثبيت، وتعقيد التوجيه، وإجمالي تكلفة التثبيت.
من الناحية العملية، غالبًا ما تستخدم مشاريع البنية التحتية واسعة النطاق كلا النوعين ضمن نظام واحد - كابلات سبائك الألومنيوم أحادية النواة لأقسام التغذية الرئيسية وكابلات سبائك الألومنيوم متعددة النواة لدوائر التوزيع الفرعية النهائية. إن خصائص الأداء المتسقة لمادة السبائك تجعل هذا النهج الهجين سهل الهندسة وآمنًا للتنفيذ.
لتحقيق فوائد السلامة وطول العمر لكابلات سبائك الألومنيوم بشكل كامل، تعد ممارسة التثبيت الصحيحة أمرًا ضروريًا. تقلل الخصائص الميكانيكية الفائقة لمادة السبائك من مخاطر التركيب، لكن التوصيلات الطرفية لا تزال تتطلب الاهتمام بالتفاصيل.
عند اتباع هذه الممارسات، توفر كابلات سبائك الألومنيوم أحادية النواة ومتعددة النواة فترة خدمة تزيد عن 40 عامًا - مقارنة ببدائل النحاس بتكلفة تركيب وحمل هيكلي أقل بكثير.
2026/03/30أخبار الصناعةكابل الطاقة الشمسية الكهروضوئية هي فئة مختلفة تمامًا من الموصلات مقارنة بالأسلاك الكهربائية العادية. لقد تم تصميمه من الألف إلى الياء ليتحمل عقودًا من التعرض المستمر في الهواء الطلق في بعض أقسى الظروف على وجه الأرض. قد يتحلل سلك البناء القياسي في غضون بضع سنوات عند تعرضه للأشعة فوق البنفسجية لفترات طويلة ودورة درجة الحرارة والرطوبة. على النقيض من ذلك، تم تصميم كابلات الطاقة الشمسية للحفاظ على سلامة العزل والتوصيل لمدة 25 عامًا أو أكثر، بما يتوافق مع العمر التشغيلي لوحدات الطاقة الشمسية التي تتصل بها.
يتكون قلب كابل الطاقة الشمسية الكهروضوئية عادة من خيوط النحاس الملدن المعلبة أو العارية. يُفضل البناء المجدول على السلك الصلب لأنه يوفر مرونة فائقة، مما يجعل توجيه الكابل أسهل بكثير عبر أسطح المنازل، ومن خلال انحناءات القناة، وبين المصفوفات المثبتة على جهاز التتبع. يضيف تعليب خيوط النحاس طبقة من مقاومة التآكل والتي تثبت أهميتها في البيئات الرطبة أو الساحلية حيث يعمل الهواء المحمل بالملح على تسريع عملية الأكسدة.
إن العزل والغلاف الخارجي هما المكان الذي تميز فيه الكابلات الشمسية نفسها حقًا. يتم استخدام مواد مثل البولي إيثيلين المتقاطع (XLPE) أو المركبات المرنة المصممة خصيصًا لأنها تقاوم تدهور الأشعة فوق البنفسجية وهجوم الأوزون والضغوط الميكانيكية للتركيب - بما في ذلك الضغط على أجهزة التثبيت والانحناء المتكرر أثناء الصيانة وسحب الشد أثناء التركيب. هذا المزيج من المرونة الكيميائية والميكانيكية لا يمكن تحقيقه ببساطة باستخدام كابل متعدد الأغراض معزول بمادة PVC.
نظرًا لأن أنظمة الطاقة الشمسية الكهروضوئية منتشرة عالميًا عبر مناخات وبيئات تنظيمية متباينة على نطاق واسع، فقد طورت هيئات التقييس الدولية أطر عمل صارمة لضمان اتساق المنتج وسلامته. أنظمة الاعتماد الثلاثة الأكثر تأثيرًا هي TÜV، وUL، وIEC، ويتناول كل منها سوقًا أو نطاقًا تقنيًا متميزًا.
يمكن القول إن معيار PV1-F من TÜV Rheinland هو المعيار الأكثر شهرة لكابلات الطاقة الشمسية في الأسواق الأوروبية والدولية. كابلات الطاقة الشمسية المعتمدة من TUV لقد اجتازت المنتجات التي تحمل علامة PV1-F اختبارات شاملة تغطي مقاومة الأشعة فوق البنفسجية (1000 ساعة على الأقل)، ومقاومة الأوزون، والشيخوخة الحرارية، وأداء الانحناء البارد حتى -40 درجة مئوية، ومقاومة العزل في الظروف الرطبة. يشير التصنيف "F" على وجه التحديد إلى خصائص مثبطات اللهب، وهو أحد الاعتبارات الهامة المتعلقة بالسلامة في التركيبات السكنية والتجارية على الأسطح. إن الحصول على موافقة TUV ليس حدثًا لمرة واحدة؛ يخضع المصنعون لعمليات تدقيق المصنع المستمرة وإعادة الاختبار الدوري للحفاظ على الشهادة.
في الولايات المتحدة وكندا، يعد UL 4703 هو المعيار الحاكم للأسلاك الكهروضوئية. وهي تحدد متطلبات حجم الموصل وسمك العزل وتقييمات الجهد الكهربي (عادة 600 فولت أو 1000 فولت) ومقاومة ضوء الشمس. يعد كابل UL 4703 المدرج أحد متطلبات الكود بموجب قانون الكهرباء الوطني (NEC) لمعظم التركيبات الكهروضوئية المرتبطة بالشبكة في أمريكا الشمالية. تواجه المشاريع التي تحدد كابلًا مدرجًا في قائمة UL ولكنها تتلقى منتجًا غير مدرج في القائمة دون علمها مخاطر كبيرة تتعلق بالامتثال والتأمين.
توفر المواصفة IEC 62930 (سابقًا IEC 60227-3 والمعايير ذات الصلة) إطارًا منسقًا دوليًا للكابلات الكهربائية المستخدمة في الأنظمة الكهروضوئية. ويتم الرجوع إليه على نطاق واسع في المشاريع واسعة النطاق في جميع أنحاء آسيا والشرق الأوسط وأفريقيا، حيث قد لا يكون TÜV أو UL هو المتطلب المحلي الأساسي. يخضع كابل الطاقة الشمسية الكهروضوئية المتوافق مع IEC لاختبارات إجهاد بيئية مماثلة ويوفر لمطوري المشاريع خط أساس معترف به للجودة عند الشراء من العديد من الموردين العالميين.
يعد الكابل الصغير الحجم أحد الأخطاء الأكثر شيوعًا والأكثر تكلفة في تصميم النظام الكهروضوئي. فهو ينتج خسائر مقاومة مفرطة، ويولد حرارة تسرع من تدهور العزل، ويمكن أن تخلق مخاطر نشوب حريق في الحالات القصوى. يتطلب تحديد منطقة المقطع العرضي الصحيحة تقييم ثلاثة متغيرات مترابطة: الحد الأقصى للتيار، وجهد النظام، وطول تشغيل الكابل. الهدف دائمًا هو الحفاظ على انخفاض الجهد أقل من 1-2٪ في دوائر سلسلة التيار المستمر وأقل من 1٪ في دوائر خرج التيار المتردد.
يوفر الجدول التالي إرشادات عامة حول الحجم لتكوينات كبلات سلسلة التيار المستمر الشائعة استنادًا إلى طول التيار والتشغيل. تفترض هذه الأرقام وجود موصل نحاسي وعزل XLPE ودرجة حرارة محيطة تبلغ 40 درجة مئوية:
| حجم الكابل (مم²) | ماكس الحالي (أ) | الحد الأقصى الموصى به للتشغيل (م) عند انخفاض 1% / 1000 فولت |
| 4 ملم² | 32 أ | يصل إلى 40 م |
| 6 ملم² | 40 أ | يصل إلى 60 م |
| 10 ملم² | 57 أ | يصل إلى 100 م |
| 16 ملم² | 73 أ | يصل إلى 160 م |
| 25 ملم² | 95 أ | يصل إلى 250 م |
هذه القيم بمثابة نقاط البداية. قم دائمًا بتطبيق عوامل تخفيض القدرة المحددة في المعيار ذي الصلة للكابلات المجمعة، أو درجات حرارة التثبيت المرتفعة، أو تركيبات القنوات، حيث يمكن لهذه الظروف أن تقلل بشكل كبير من سعة التيار المسموح بها.
يشتمل سوق الكابلات الشمسية على منتجات أصلية معتمدة وبدائل مزيفة أو غير متوافقة تحمل علامات مزورة. إن شراء كابل غير معتمد لا يعرض أداء النظام للخطر فحسب، بل قد يؤدي إلى إبطال ضمانات المعدات وخلق مشكلات تتعلق بالمسؤولية في حالة نشوب حريق أو فشل النظام. فيما يلي قائمة مرجعية عملية للتحقق من حصولك على كابلات طاقة شمسية أصلية معتمدة من TUV:
حتى الكابلات الشمسية عالية الجودة والمعتمدة من TUV يمكن أن تتعرض للخطر بسبب تقنية التثبيت السيئة. يؤدي اتباع ممارسات التثبيت المتوافقة مع معايير الشركة المصنعة إلى حماية الاستثمار وضمان موثوقية النظام على المدى الطويل.
يعد كابل الطاقة الشمسية الكهروضوئية مكونًا سلبيًا يتطلب القليل من الصيانة نسبيًا، ولكن الفحص الدوري يؤتي ثماره في وقت تشغيل النظام وسلامته. أثناء مسوحات التصوير الحراري السنوية للمصفوفة، يجب على المفتشين أيضًا السير على مسارات الكابلات بحثًا عن علامات تشقق السترة، أو تغير اللون بسبب ارتفاع درجة الحرارة عند نقاط الموصل، أو تلف القوارض، أو الاحتكاك بمكونات الأرفف. تُعد معالجة علامات الإنذار المبكر هذه أقل تكلفة بكثير من معالجة وقت تعطل العاكس أو تلف الحريق الناتج عن تدهور الكابل الذي تم تجاهله.
سلامة الموصل لا تقل أهمية. يجب أن يتم تشغيل MC4 والموصلات المتوافقة بشكل كامل ومطابقتها من نفس الشركة المصنعة لضمان تصنيف دخول الماء IP67 أو IP68. تعد أزواج الموصلات ذات العلامات التجارية المختلطة سببًا رئيسيًا لأعطال القوس في الأنظمة الكهروضوئية الناضجة وهي محظورة صراحةً بموجب المواصفة IEC 62852 ومعظم مواصفات البناء الرئيسية الخاصة بـ EPCs.
يعد الاستثمار في الكابلات الشمسية المعتمدة وعالية الجودة والمعتمدة من TUV وكابلات الطاقة الشمسية الكهروضوئية في مرحلة التصميم أحد أكثر القرارات فعالية من حيث التكلفة التي يمكن لمالك النظام أو المطور اتخاذها. عادةً ما تكون التكلفة الإضافية مقارنة بالبدائل غير المعتمدة أقل من 5% من إجمالي ميزانية الكابلات، في حين أن حماية الأداء والسلامة والضمان المقدمة على مدى عمر الأصول البالغ 25 عامًا تفوق بكثير هذا الفارق المقدم.
2026/03/23أخبار الصناعةكابل البولي إيثيلين المتقاطع - المعروف باسم كابل XLPE - هو نوع من كابلات الطاقة المعزولة بمادة البولي إيثيلين التي خضعت لعملية ربط متقاطع كيميائية أو فيزيائية. تخلق هذه العملية روابط جزيئية قوية بين سلاسل البوليمر، مما يؤدي بشكل أساسي إلى تحويل الخصائص الحرارية والكهربائية للمادة مقارنة بعزل PE القياسي.
والنتيجة هي مادة عازلة يمكن أن تعمل بشكل مستمر عند درجات حرارة موصل تصل إلى 90 درجة مئوية ، تحمل درجات حرارة ماس كهربائى تصل إلى 250 درجة مئوية ، والحفاظ على سلامة العزل الكهربائي على مدى عقود من الخدمة. هذه الخصائص تجعل XLPE خيار العزل السائد لنقل الطاقة ذات الجهد المتوسط (MV) والجهد العالي (HV) على مستوى العالم.
هناك ثلاث طرق أساسية للربط المتقاطع تستخدم في تصنيع الكابلات الحديثة:
لعقود من الزمن، كانت الكابلات المغطاة بالرصاص المعزولة بالورق (PILC) هي المعيار لتوزيع الطاقة تحت الأرض. قام كابل XLPE بإزاحتهم في معظم التركيبات الجديدة لسبب وجيه. يساعد فهم الاختلافات مهندسي المشتريات ومديري المشاريع على اتخاذ قرارات مستنيرة بشأن التوريد.
| الملكية | كابل XLPE | كابل بي إل سي | كابل إي بي آر |
|---|---|---|---|
| ماكس. درجة حرارة التشغيل | 90 درجة مئوية | 70-85 درجة مئوية | 90 درجة مئوية |
| الوزن | ضوء | ثقيل (غمد الرصاص) | معتدل |
| مقاومة الرطوبة | ممتاز | ضعيف (يتطلب الرصاص) | جيد جدًا |
| المرونة | جيد | محدودة | ممتاز |
| نطاق الجهد النموذجي | الجهد المنخفض إلى 500 كيلو فولت | ما يصل إلى 33 كيلو فولت | ما يصل إلى 69 كيلو فولت |
يظل EPR (مطاط الإيثيلين البروبيلين) مفضلاً في بعض التطبيقات المتخصصة - لا سيما الكابلات الموجودة على متن السفن وبعض التركيبات البحرية - نظرًا لمرونته الفائقة في درجات الحرارة الباردة. ومع ذلك، بالنسبة للغالبية العظمى من البنية التحتية للشبكة الأرضية، يوفر كابل XLPE التوازن الأمثل بين التكلفة والأداء وسهولة التثبيت.
العزل XLPE يتم تحديده عبر مجموعة واسعة بشكل غير عادي من مشاريع البنية التحتية للطاقة. إن قابلية التوسع في الجهد الكهربي - من مغذيات توزيع 1 كيلو فولت إلى نقل الجهد العالي للغاية 500 كيلو فولت - تجعله نظام العزل الأكثر تنوعًا والمتوفر لمخططي ومطوري الشبكات.
يعتمد مشغلو الشبكات الوطنية في جميع أنحاء العالم على كابلات HV وEHV XLPE لممرات النقل تحت الأرض وتحت سطح البحر. تستخدم مشاريع مثل موصل NordLink بين النرويج وألمانيا وكابل Western Link HVDC في المملكة المتحدة عزل XLPE، مما يدل على جاهزية التكنولوجيا لتطبيقات نقل الطاقة لمسافات طويلة الأكثر تطلبًا.
تعتمد مزارع الرياح البحرية بشكل كبير على كابلات التصدير والكابلات المعزولة بـ XLPE. مع ارتفاع تصنيفات التوربينات إلى أكثر من 15 ميجاوات لكل وحدة، أصبحت القدرة على حمل التيار والمرونة الحرارية لكابلات XLPE من معلمات التصميم الحاسمة. تستخدم مشاريع الطاقة الشمسية وطاقة الرياح البرية بالمثل كابلات MV XLPE لتجميع التوليد من محولات متعددة إلى نقطة التوصيل البيني.
مع توقف المدن عن تشغيل الخطوط الهوائية القديمة، تحل الكابلات تحت الأرض المعزولة بـ XLPE محلها في الممرات الحضرية الكثيفة. إن قطرها الصغير ووزنها الخفيف ومقاومتها الفائقة للرطوبة مقارنةً بأسلاف PILC تعمل على تبسيط عملية حفر الخنادق والتوصيل والصيانة على المدى الطويل.
توفر المنشآت الصناعية الثقيلة - مصانع الصلب، ومصاهر الألومنيوم، ومصانع الكيماويات - ومراكز البيانات ذات الحجم الكبير كميات كبيرة من كابل MV XLPE لتوزيع الطاقة الداخلية. تعد القدرة العالية على حمل التيار والاستقرار الحراري أمرًا بالغ الأهمية في البيئات التي يكون فيها التشغيل المستمر عالي الحمل هو القاعدة.
يعد الحصول على كابل XLPE من المورد المناسب أمرًا مهمًا من الناحية الفنية مثل تحديد تصميم الكابل الصحيح. يمكن أن يؤدي مركب العزل دون المستوى المطلوب، أو كثافة الوصلات المتقاطعة غير المتناسقة، أو طبقة الغربلة غير الكافية إلى الإضرار بسلامة نظام الكابلات وعمره الافتراضي - بغض النظر عما تنص عليه ورقة بيانات المنتج. فيما يلي المعايير الأساسية لتقييم موردي كابلات الطاقة بدقة.
يُظهر الموردون الموثوقون امتثالهم للمعايير المعترف بها دوليًا. بالنسبة لكابلات XLPE، تتضمن المراجع الأساسية ما يلي:
توفر تقارير اختبار النوع التابعة لجهة خارجية من المختبرات المعتمدة (مثل KEMA أو Intertek أو TÜV) تحققًا مستقلاً من تطابق كابلات الإنتاج مع العينات التي تم اختبارها من النوع.
يحتفظ كبار موردي كابلات الطاقة بالسيطرة على سلسلة توريد مركبات العزل الخاصة بهم. يقدم الموردون الذين يقومون بتركيب XLPE الخاص بهم - أو الذين يعتمدون على عدد صغير من منتجي المركبات المؤهلين - جودة منتج أكثر اتساقًا من أولئك الذين يعتمدون على الشراء في السوق الفورية. اطلب من الموردين المحتملين الحصول على سجلات تأهيل مركب العزل وضوابط المعالجة.
بالنسبة لطلبات الكابلات عالية القيمة - خاصة كابلات HV وEHV XLPE - فإن القدرة على إجراء اختبار قبول المصنع المعتمد غير قابلة للتفاوض. تقييم ما إذا كانت منشأة المورد تشمل:
بالنسبة لمشاريع البنية التحتية الكبيرة، غالبًا ما يكون التسليم في الوقت المحدد أمرًا بالغ الأهمية مثل الامتثال الفني . قم بتقييم القدرة التصنيعية للموردين (التي يتم قياسها بالكيلومتر/السنة لكل خط إنتاج)، والمهل الزمنية النموذجية لمواصفات الكابلات الخاصة بك، وخبرتهم في التعامل مع لوجستيات الأسطوانات الكبيرة - بما في ذلك صناديق التصدير، والشحن، وتنسيق التسليم في الموقع.
تم تقييم سوق كابلات الطاقة العالمية بحوالي 180 مليار دولار في 2023 ومن المتوقع أن ينمو بمعدل نمو سنوي مركب يبلغ حوالي 6-7% حتى عام 2030، مدفوعًا بتحديث الشبكة، وتوسيع الطاقة المتجددة، وكهربة النقل والصناعة. تمثل الكابلات المعزولة بـ XLPE الحصة المهيمنة والمتزايدة في هذا السوق، مما يؤدي إلى إزاحة أنظمة العزل القديمة مع استمرار دورات الاستبدال.
تمثل منطقة آسيا والمحيط الهادئ - بقيادة الصين والهند وجنوب شرق آسيا - السوق الإقليمي الأكبر والأسرع نموًا لكابلات الطاقة، حيث تمثل الصين وحدها أكثر من 40% من استهلاك الكابلات العالمي. وتتميز الأسواق الأوروبية بالطلب المتميز على الجهد العالي والجهد الكهربائي العالي مدفوعًا بمشاريع طاقة الرياح البحرية والربط البيني عبر الحدود. إن استبدال البنية التحتية القديمة للشبكة في أمريكا الشمالية يمثل دورة طلب تمتد لعدة عقود للموردين المحليين والدوليين.
من منظور الموردين، يظل قطاع الجهد العالي والجهد العالي متركزًا بين عدد أقل من الشركات المصنعة المؤهلة التي تتمتع بالمعدات الرأسمالية المطلوبة وأوراق اعتماد اختبار النوع. يعتبر قطاع المركبات المتوسطة والمنخفضة أكثر تجزئة، حيث يتنافس المصنعون الإقليميون على السعر، والمدة الزمنية، والامتثال للمعايير المحلية. بالنسبة لمطوري المشاريع ومصادر المرافق على نطاق واسع، يعتبر تأهيل اثنين أو أكثر من الموردين المعتمدين لكل مواصفات أفضل ممارسة لإدارة مخاطر سلسلة التوريد.
المواصفات الدقيقة للكابل هي أساس عملية الشراء الناجحة. يؤدي تقديم متطلبات فنية غير كاملة أو غامضة لموردي كابلات الطاقة إلى عروض أسعار غير قابلة للمقارنة، وتأخير توضيحات العطاءات، وفي أسوأ الحالات، تسليم كابل لا يلبي متطلبات التثبيت. يجب أن تحدد المواصفات الكاملة لكابل XLPE المعلمات التالية:
إن توفير هذه المعلومات مقدمًا يمكّن موردي كابلات الطاقة من تقديم مقترحات متوافقة تقنيًا وقابلة للمقارنة مباشرة - مما يؤدي إلى ضغط دورة التوريد وتقليل مخاطر النزاعات على نطاق ما بعد منح العقد.
2026/03/16أخبار الصناعةتتطلب البنية التحتية الكهربائية الحديثة مواد موصلة توازن بين الأداء والسلامة والفعالية من حيث التكلفة. لقد ظهرت كابلات سبائك الألومنيوم كإجابة مقنعة لهذه المطالب، حيث تقدم ترقية متطورة مقارنة بالموصلات التقليدية المصنوعة من الألومنيوم والنحاس النقي. من خلال هندسة الإضافات النادرة من الحديد والنحاس والمغنيسيوم والمنغنيز إلى الألومنيوم، ابتكر المصنعون مادة كابل تتغلب على نقاط الضعف التاريخية للألمنيوم النقي مع الحفاظ على أهم خصائصه - الوزن المنخفض. سواء كنت تخطط لتركيب صناعي واسع النطاق أو مشروع بناء تجاري، فإن فهم الفروق بين كابلات سبائك الألومنيوم أحادية النواة وكابلات سبائك الألومنيوم متعددة النواة أمر ضروري لاتخاذ القرار الصحيح بشأن المواصفات.
لقد تم استخدام الألومنيوم النقي منذ فترة طويلة كموصل للكهرباء بسبب توفره وخفة وزنه، ولكنه يحمل عيوب ميكانيكية كبيرة. وهو عرضة للتدفق البارد - وهو تشوه تدريجي تحت ضغط مستمر - والزحف، مما يؤدي إلى تمدد الموصل وانكماشه ببطء تحت التدوير الحراري. تؤدي كلتا الظاهرتين إلى فقدان التوصيلات بمرور الوقت، وهو سبب موثق جيدًا للحرائق الكهربائية في المباني القديمة المزودة بأسلاك الألمنيوم.
تعمل كابلات سبائك الألومنيوم على حل هذه المشكلات على المستوى المعدني. تعمل إضافة الحديد على تحسين مقاومة الزحف بشكل كبير، بينما يساهم المغنيسيوم والنحاس في قوة الشد والمتانة الميكانيكية الشاملة. يعمل المنغنيز على تحسين البنية الحبيبية للسبيكة، مما يزيد من تحسين المتانة تحت الضغط الميكانيكي. والنتيجة هي موصل يحافظ على اتصالات آمنة ومستقرة طوال فترة خدمته - حتى بعد آلاف دورات التمدد والانكماش الحراري.
بالإضافة إلى السلامة، تحتفظ كابلات سبائك الألومنيوم بميزة الوزن التي يتمتع بها الألومنيوم النقي. يزن كابل سبائك الألومنيوم المشابه حوالي نصف وزن الكابل النحاسي المكافئ. في المشاريع الكبيرة التي تتضمن مئات الأمتار من تمديدات الكابلات، يُترجم ذلك إلى انخفاض كبير في تكاليف النقل، وسهولة التعامل أثناء التثبيت، وتقليل التحميل الهيكلي على حوامل الكابلات والدعامات.
تتكون كابلات سبائك الألومنيوم أحادية النواة من موصل واحد، سواء كان صلبًا أو مجدولًا، ومحاطًا بغلاف عازل. إن بنيتها المباشرة تجعلها متعددة الاستخدامات ومناسبة بشكل خاص للتطبيقات التي يجب فيها تعظيم سعة حمل التيار لكل موصل دون تعقيد التصميم المجمع.
من الناحية العملية، يتم تحديد كابلات سبائك الألومنيوم أحادية النواة بشكل شائع لتوزيع الطاقة في شبكات المرافق والمحطات الفرعية الصناعية والمرافق التجارية الكبيرة حيث يتم توزيع الطاقة ثلاثية الطور من خلال موصلات طور منفصلة. كما أنها تستخدم على نطاق واسع ككابلات مدخل الخدمة التي تدخل المباني من نقاط إمداد المرافق. يضمن بناء السبائك الحفاظ على السلامة الميكانيكية للموصل حتى عندما يتم سحب الكابل من خلال القنوات أو ثنيه حول الزوايا أثناء التثبيت.
تجمع كابلات سبائك الألومنيوم متعددة النواة بين موصلين معزولين أو أكثر داخل غلاف خارجي واحد. يعمل هذا البناء المتكامل على تبسيط الأسلاك عن طريق تجميع الموصلات الطورية والمحايدة والأرضية معًا، مما يقلل من وقت التثبيت ويجعل إدارة الكابلات أكثر وضوحًا في البيئات المعقدة.
يتم اختيار كابلات سبائك الألومنيوم متعددة النواة بشكل متكرر لتوزيع الدوائر الفرعية داخل المباني التجارية والمرافق الصناعية والتطورات السكنية. كما أن تصميمها المدمج يجعلها مناسبة لتطبيقات الدفن المباشر عند تحديدها باستخدام سترات خارجية مناسبة مقاومة للرطوبة ومدرعة. تعتبر خصائص الاستطالة المحسنة للموصل السبيكي ذات قيمة خاصة هنا - يجب أن تنثني الكابلات وتتحرك قليلاً مع استقرار التربة بمرور الوقت، ويمنع الأداء الميكانيكي المعزز للسبيكة كسر الموصل تحت هذه الضغوط.
يعتمد الاختيار بين كابلات سبائك الألومنيوم أحادية النواة ومتعددة النواة على عدة عوامل خاصة بالمشروع. يلخص الجدول أدناه الاعتبارات الأساسية لتوجيه القرار:
| عامل | جوهر واحد | متعدد النواة |
| القدرة الحالية | أعلى لكل موصل | تم تقليله بسبب التجميع الحراري |
| سرعة التثبيت | أبطأ (أشواط متعددة) | أسرع (تشغيل كابل واحد) |
| مرونة التوجيه | عالية | معتدل |
| أفضل تطبيق | عالية-voltage feeders, substations | الدوائر الفرعية، توزيع المباني |
| إدارة الكابلات | أكثر تعقيدا | أبسط |
في حين أن كابلات سبائك الألومنيوم أكثر تسامحًا بشكل ملحوظ من الألومنيوم النقي أثناء التثبيت، إلا أن اتباع الممارسات الصحيحة يظل أمرًا بالغ الأهمية للأداء على المدى الطويل. الخطوة الأكثر أهمية هي الإنهاء السليم. يجب إنهاء موصلات سبائك الألومنيوم باستخدام موصلات مصنفة ومدرجة خصيصًا لاستخدام الألومنيوم أو سبائك الألومنيوم. يمكن أن يؤدي استخدام الموصلات النحاسية فقط إلى تآكل كلفاني في واجهة المفصل، مما يزيد من المقاومة ويخلق نقاط ساخنة محتملة.
إن تطبيق مركب مضاد للأكسدة مناسب على خيوط الموصل قبل إدخاله في الطرف يساعد على منع تكوين طبقة الأكسيد على سطح السبيكة. على الرغم من أن طبقة أكسيد السبيكة أقل إشكالية من طبقة الألومنيوم النقي، إلا أن هذه الممارسة تضمن أيضًا اتصالًا متينًا منخفض المقاومة. يجب أن يتم ربط البراغي الطرفية وفقًا للقيم المحددة من قبل الشركة المصنعة باستخدام مفتاح عزم الدوران المعاير - سواء كان التشديد الزائد أو التشديد الزائد يضر بسلامة المفصل.
أثناء السحب والتوجيه، يجب الحرص على عدم تجاوز الحد الأدنى لنصف قطر انحناء الكابل. في حين أن الاستطالة المحسنة وقوة الشد لكابلات سبائك الألومنيوم تمنحها مقاومة أفضل لأضرار التركيب مقارنة بالألمنيوم النقي، إلا أن الانحناءات أو مكامن الخلل الحادة يمكن أن تؤثر على سلامة العزل. يعد اتباع إرشادات الشركة المصنعة لتحقيق أقصى قدر من شد السحب أمرًا مهمًا بنفس القدر، خاصة بالنسبة للقلب الفردي الأطول الذي يمر عبر أنظمة القناة.
من منظور دورة الحياة، توفر كابلات سبائك الألومنيوم مزايا اقتصادية مقنعة. تكلفتها الأولية أقل بكثير من الكابلات النحاسية المكافئة، كما أن توفير الوزن يقلل من التكاليف الثانوية عبر المشروع - بدءًا من الشحن والتجهيزات وحتى حجم علبة الكابلات وتصميم الدعم الهيكلي. على مدى عقود الخدمة الطويلة لتركيب الكابل، فإن التخلص من تدخلات الصيانة المرتبطة بالزحف والمخاطر المرتبطة بفشل الاتصال يضيف قيمة إضافية.
تعتبر الاستدامة أحد الاعتبارات ذات الأهمية المتزايدة في قرارات المواصفات الكهربائية. يعد الألومنيوم أحد أكثر المعادن المتوفرة بكثرة والأكثر قابلية لإعادة التدوير على وجه الأرض. في نهاية عمرها الافتراضي، يمكن استرداد كابلات سبائك الألومنيوم وإعادة تدويرها بكفاءة عالية، مما يساهم في تحقيق أهداف الاقتصاد الدائري وتقليل البصمة البيئية لمشاريع البنية التحتية الكهربائية. بالنسبة للمهندسين وأصحاب المشاريع الذين يسعون إلى التوافق مع معايير المباني الخضراء، فإن إمكانية إعادة التدوير هذه تضيف بعدًا آخر إلى حالة أنظمة موصلات سبائك الألومنيوم بدلاً من بدائل النحاس.
كابلات سبائك الألومنيوم - سواء تم تحديدها ككابلات سبائك الألومنيوم أحادية النواة لتطبيقات التغذية عالية السعة أو كابلات سبائك الألومنيوم متعددة النواة لشبكات التوزيع المرنة - تمثل تقنية ناضجة ومثبتة جيدًا وتستحق دراسة جادة في أي مشروع كهربائي حديث. إن الجمع بين الأداء الميكانيكي المعزز وسلامة الاتصال وكفاءة الوزن والقيمة الاقتصادية طويلة المدى يجعلها واحدة من أكثر خيارات الموصلات العملية المتاحة اليوم.
2026/03/09أخبار الصناعةمع نمو المشاريع الكهروضوئية على نطاق المرافق من حيث الحجم والتعقيد، أصبحت تكلفة مكونات توازن النظام تخضع لتدقيق مكثف. ومن بين هذه الكابلات، تمثل كابلات التيار المستمر جزءًا كبيرًا من إجمالي نفقات المشروع. لعقود من الزمن، كان النحاس هو المادة الموصلة الافتراضية في منشآت الطاقة الشمسية، حيث تم تقديره بسبب موصليته العالية ومرونته وخصائص الأداء المفهومة جيدًا. ومع ذلك، فإن ارتفاع أسعار النحاس والتقدم في تكنولوجيا كابلات الألومنيوم دفع المهندسين وفرق المشتريات إلى إلقاء نظرة جديدة على كابلات الطاقة الشمسية المصنوعة من الألومنيوم كبديل موثوق - خاصة بالنسبة للمصفوفات الكهروضوئية الكبيرة المثبتة على الأرض حيث يمكن أن تمتد الكابلات إلى مئات الأمتار.
تتناول هذه المقالة الأبعاد الفنية والاقتصادية والعملية للتحول إلى كابلات الطاقة الشمسية المصنوعة من الألومنيوم في الأنظمة على نطاق المرافق، مما يمنح مطوري المشاريع المعلومات التي يحتاجونها لاتخاذ قرار مستنير.
العيب الأكثر شيوعًا هو كابل الطاقة الشمسية من الألومنيوم هو انخفاض الموصلية الكهربائية مقارنة بالنحاس. يتمتع الألومنيوم بموصلية تبلغ حوالي 61% من المعيار الدولي للنحاس الملدن (IACS)، مما يعني أنه لكي يحمل نفس التيار مثل موصل النحاس، يجب أن يحتوي موصل الألومنيوم على مساحة مقطع عرضي أكبر - عادةً ما تكون أكبر من 1.5 إلى 1.6 مرة. من الناحية العملية، فإن كابل ألومنيوم مقاس 35 مم² يعادل تقريبًا من حيث السعة كابل نحاسي مقاس 25 مم².
هذا الاختلاف في الحجم له عواقب حقيقية على ملء القناة وسعة علبة الكابلات وتوافق الموصل. ومع ذلك، بالنسبة لكابلات سلسلة DC على نطاق المرافق أو كابلات التغذية بين الصفوف حيث تكون المسارات الطويلة المستقيمة شائعة وتكون قيود المساحة أقل أهمية من التركيبات الموجودة على السطح، يمكن التحكم في المقطع العرضي الأكبر بشكل عام. المفتاح هو التصميم الدقيق للنظام منذ البداية، وذلك باستخدام حسابات انخفاض الجهد المناسبة التي تأخذ في الاعتبار مقاومة الألومنيوم.
الدافع الأساسي لتحديد كابل الطاقة الشمسية المصنوع من الألومنيوم هو التكلفة. الألومنيوم أرخص بكثير من النحاس سواء كمادة خام أو في شكل كابلات مصنعة. على أساس الكيلوجرام الواحد، يكلف الألومنيوم عادة 60-70٪ أقل من النحاس. حتى مع الأخذ في الاعتبار الحاجة إلى زيادة حجم الموصل، فإن تكلفة الكابل الإجمالية لبديل الألومنيوم غالبًا ما تكون أقل بنسبة 30-40٪ من محلول النحاس المكافئ.
بالنسبة لمحطة الطاقة الكهروضوئية على نطاق المرافق والتي تتطلب عدة مئات من الكيلومترات من كابلات التيار المستمر، يمكن أن يترجم هذا الاختلاف إلى توفير مئات الآلاف من الدولارات. يوضح الجدول أدناه مقارنة مبسطة لتكلفة تطبيق كابل التغذية التمثيلي:
| المعلمة | كابل نحاسي (25 مم²) | كابل ألمنيوم للطاقة الشمسية (35 مم²) |
| تقريبا. السعة | 130 أ | 125-130 أ |
| وزن الكابل (لكل متر) | ~220 جرام | ~115 جرام |
| تكلفة المواد النسبية | عالية | ~35-40% أقل |
| توافق الموصل | معيار MC4 | مطلوب موصلات مصنفة من الألومنيوم |
بالإضافة إلى تكاليف مواد الكابلات، تعمل الكثافة المنخفضة للألمنيوم أيضًا على تقليل نفقات النقل والمناولة - وهي ميزة مفيدة عند نقل براميل الكابلات الكبيرة عبر مواقع المشاريع الواسعة.
يقدم كابل الطاقة الشمسية المصنوع من الألومنيوم تحديات هندسية يجب إدارتها بعناية. يؤدي تجاهل هذه المخاطر إلى فشل الاتصال وزيادة المقاومة ومخاطر الحريق المحتملة. وتشمل القضايا الأكثر أهمية ما يلي:
ليست كل كابلات الألومنيوم مناسبة للتطبيقات الكهروضوئية. تتطلب المشروعات على نطاق المرافق كابلات تلبي المعايير الخاصة بالطاقة الكهروضوئية المعترف بها لضمان الأداء طويل الأمد في ظل الظروف الخارجية القاسية، بما في ذلك التعرض للأشعة فوق البنفسجية ودرجات الحرارة القصوى والضغط الميكانيكي. تشمل الشهادات ذات الصلة التي يجب البحث عنها ما يلي:
يجب على فرق المشتريات التحقق من أن أي منتج لكابلات الطاقة الشمسية المصنوعة من الألومنيوم يحمل الشهادات المناسبة لولاية المشروع وأن الوثائق متاحة للفحص من قبل السلطة ذات الاختصاص (AHJ) أو مهندس المقرض.
لا يعتبر كابل الطاقة الشمسية المصنوع من الألومنيوم متفوقًا عالميًا، ولكنه يتفوق في سيناريوهات محددة. إن فهم المكان الذي تضيف فيه أكبر قيمة يساعد فرق المشروع على نشره بشكل استراتيجي وليس كبديل شامل.
غالبًا ما تمتد كابلات التغذية بالتيار المستمر ذات الجهد المتوسط هذه لمسافات طويلة في المصانع ذات النطاق الخدمي. إن الجمع بين متطلبات سعة التيار العالية، والتشغيل الطويل، والتوجيه الذي يمكن الوصول إليه في حوامل الكابلات يجعل هذا تطبيقًا مثاليًا للألمنيوم. يتم تحقيق أقصى قدر من التوفير في التكاليف، بينما تسمح ظروف التثبيت بحجم موصل أكبر دون صعوبة.
وعلى جانب التيار المتردد من المصنع، بدءًا من العاكسات وحتى محولات الجهد المتوسط، يتمتع الألومنيوم بتاريخ أطول من الاستخدام في توزيع الطاقة. تعتبر كابلات التيار المتردد المصنوعة من الألومنيوم من فئة المنفعة راسخة، ويمثل الانتقال إلى استخدام كابلات الطاقة الشمسية المصنوعة من الألومنيوم على جانب التيار المستمر امتدادًا طبيعيًا لممارسات الشراء والتركيب الحالية.
بالنسبة للكابلات ذات السلسلة القصيرة بين الوحدات الشمسية وصناديق التجميع - حيث تعد المرونة وأحجام الموصلات الصغيرة وسهولة التركيب في المساحات الضيقة من الأولويات - يظل النحاس هو الخيار الأفضل. يكون فرق التكلفة أصغر عند أطوال الكابلات الأقصر، وتكون مزايا المعالجة العملية للنحاس أكثر وضوحًا على مستوى الوحدة.
يعد كابل الطاقة الشمسية المصنوع من الألومنيوم بديلاً قابلاً للتطبيق حقًا للنحاس في المشاريع الكهروضوئية على نطاق المرافق، بشرط أن يتم تحديده وشرائه وتركيبه بشكل صحيح. إن وفورات التكلفة كبيرة وموثقة جيدًا، وقد عالجت تكنولوجيا كابلات الألومنيوم الحديثة العديد من المخاوف المتعلقة بالموثوقية والتي كانت تاريخيًا تثبط استخدامها في تطبيقات الطاقة الشمسية. تتمثل مفاتيح النجاح في اختيار المنتجات المعتمدة، واستخدام موصلات وأجهزة إنهاء متوافقة مع الألومنيوم، وتدريب فرق التثبيت على ممارسات المعالجة الصحيحة، وتصميم النظام من البداية مع أخذ الخصائص الكهربائية للألمنيوم في الاعتبار.
بالنسبة للمطورين ومقاولي EPC الذين يعملون في محطات كهروضوئية كبيرة مثبتة على الأرض، غالبًا ما توفر استراتيجية الكابلات الهجينة - الألومنيوم لتشغيل وحدات التغذية الطويلة، والنحاس للكابلات ذات السلسلة القصيرة - التوازن الأمثل بين كفاءة التكلفة والتطبيق العملي للتركيب. مع استمرار صناعة الطاقة الشمسية في خفض تكلفة الطاقة، تستحق كابلات الطاقة الشمسية المصنوعة من الألومنيوم مكانًا بارزًا في مجموعة أدوات المشتريات.
2026/03/02أخبار الصناعةلقد حل البولي إيثيلين المتقاطع، والمختصر عالميًا باسم XLPE، محل الورق المشرب بالزيت والعوازل البلاستيكية الحرارية المبكرة باعتبارها المادة المفضلة للكابلات ذات الجهد العالي عبر كل قطاع التطبيقات الرئيسي تقريبًا. تعمل عملية الربط المتقاطع - سواء تم تحقيقها من خلال معالجة البيروكسيد، أو معالجة رطوبة السيلان، أو تشعيع شعاع الإلكترون - على تحويل سلاسل البوليمر الخطية من البولي إيثيلين القياسي إلى شبكة حرارية ثلاثية الأبعاد. يوفر هذا التحول الهيكلي مجموعة من الخصائص التي لا تتطابق مع أي مادة عازلة منافسة عبر مجموعة كاملة من المتطلبات التي تفرضها خدمة الجهد العالي: سعة درجة حرارة تشغيل مرتفعة، وقوة عازلة فائقة، ومقاومة ممتازة لتشجير المياه تحت ضغط الجهد طويل المدى، وفقدان منخفض للعزل الكهربائي، والمتانة الميكانيكية من التثبيت خلال عقود من التحميل أثناء الخدمة.
بالنسبة للمهندسين الذين يحددون كابل XLPE لتطبيقات الجهد العالي في عام 2026، فإن عملية الاختيار تتضمن أكثر بكثير من مجرد اختيار فئة الجهد وحجم الموصل. لقد أدت برامج تحديث الشبكة، وتكامل الطاقة المتجددة، وتوسيع النقل الحضري تحت الأرض، ومتطلبات الموثوقية الصارمة بشكل متزايد إلى رفع المستوى الفني لكل مكون في سلسلة توصيل الطاقة. يتناول هذا الدليل القرارات الهندسية العملية التي تحدد ما إذا كان تركيب كابل XLPE يعمل كما هو مصمم طوال فترة الخدمة المقصودة.
كابل XLPE للجهد العالي يتم تصنيع الخدمة عبر نطاق جهد واسع، ويعكس نظام التصنيف المستخدم من قبل الشركات المصنعة وهيئات المعايير بشكل مباشر المتطلبات الهندسية على كل مستوى. تغطي كابلات XLPE ذات الجهد المتوسط عادةً النطاق من 6 كيلو فولت إلى 35 كيلو فولت وتستخدم على نطاق واسع في شبكات التوزيع والمرافق الصناعية والمحطات الفرعية وأنظمة تجميع الطاقة المتجددة. يمتد كابل XLPE عالي الجهد من 66 كيلو فولت إلى 220 كيلو فولت ويخدم تطبيقات مستوى النقل بما في ذلك البنية التحتية للشبكة الحضرية تحت الأرض، وكابلات تصدير مزارع الرياح البحرية، وإمدادات الطاقة الصناعية في مجمعات البتروكيماويات والتصنيع الكبيرة. يمثل كابل XLPE عالي الجهد، الذي يعمل عند 345 كيلوفولت، و400 كيلوفولت، و500 كيلوفولت، وما فوق، الحدود الحالية للتكنولوجيا ويتم نشره في ممرات النقل بالجملة حيث يلزم التوجيه تحت الأرض.
تفرض كل فئة جهد متطلبات مميزة على سمك العزل، وتصميم شاشة الموصل وشاشة العزل، واختيار الغلاف المعدني، وضوابط نظافة التصنيع المطبقة أثناء الإنتاج. في جهود النقل، يصبح وجود الملوثات أو الفراغات المجهرية في الجدار العازل XLPE مصدر قلق بالغ الأهمية للموثوقية لأن إجهاد المجال الكهربائي عند مستويات الجهد هذه يمكن أن يبدأ نشاط تفريغ جزئي في العيوب التي قد تكون غير مهمة عند جهد التوزيع. يجب على مهندسي المواصفات التحقق من أن عملية إنتاج الشركة المصنعة لكابل XLPE عالي الجهد تتضمن البثق الثلاثي في ظل ظروف الغرفة النظيفة، مع شاشة الموصل، وعزل XLPE، وشاشة العزل المطبقة في مسار واحد مستمر للتخلص من تلوث الواجهة.
الموصل هو النواة الحاملة للتيار لكل كابل XLPE لخدمة الجهد العالي، واختياره يتضمن المفاضلات بين الأداء الكهربائي، والخواص الميكانيكية، والوزن، والتكلفة. توفر الموصلات النحاسية موصلية أعلى لمقطع عرضي معين - أفضل بنسبة 60 بالمائة تقريبًا من الألومنيوم - مما يترجم إلى قطر كابل أصغر وحجم مادة عازلة أقل للحصول على سعة تيار مكافئة. ومع ذلك، تحمل الموصلات المصنوعة من الألومنيوم ميزة كبيرة من حيث التكلفة والوزن مما يجعلها الخيار المفضل للعديد من مشاريع الكابلات تحت الأرض ذات جهد النقل حيث تكون المقاطع العرضية للموصل كبيرة وتكون كتلة الموصل الإجمالية لكل كيلومتر في الدائرة محركًا مهمًا لتكلفة المشروع.
تشتمل خيارات إنشاء الموصلات لكابلات XLPE ذات الجهد العالي على تكوينات دائرية عادية ومجزأة ومدمجة من نوع Milliken. إن بناء ميليكين - الذي يتم فيه تجميع الموصل من عدة أجزاء معزولة بشكل فردي ملتوية معًا - هو ممارسة قياسية لكابلات نقل المقطع العرضي الكبيرة التي تزيد عن 1000 مم تقريبًا لأنه يمنع تأثير الجلد وفقدان تأثير القرب الذي قد يقلل بشكل كبير من القدرة الفعالة على حمل التيار لموصل كبير صلب أو تقليدي تقطعت به السبل عند ترددات الطاقة. بالنسبة للمهندسين الذين يقومون بتحديد حجم الموصلات، يجب أن يأخذ الحساب في الاعتبار ليس فقط تصنيف التيار المستمر في ظل ظروف التثبيت المحددة ولكن أيضًا متطلبات التحمل الحراري لدائرة القصر، والتي تحدد الحد الأدنى من المقطع العرضي المستقل عن التحليل الحراري للحالة المستقرة.
يجب أن تتناول المواصفات الفنية الكاملة لكابل XLPE لتطبيقات الجهد العالي جميع المعلمات التالية لضمان أن المنتج المزود يلبي متطلبات التثبيت والتشغيل:
يخدم الغلاف المعدني أو طبقة الشاشة لكابل XLPE عالي الجهد العديد من الوظائف المهمة: فهو يوفر مسار عودة لشحن التيار وتيار العطل، ويحمي الكابل من المجالات الكهربائية الخارجية، ويحتوي على أي غاز متأين أو لهب في حالة حدوث عطل داخلي، وفي بعض الإنشاءات يوفر طبقة حماية ميكانيكية. إن الاختيار بين خيارات الغلاف المتاحة له آثار كبيرة على أداء الكابلات، ولوجستيات التثبيت، والموثوقية على المدى الطويل:
| نوع غمد | خطأ القدرة الحالية | حاجز الرطوبة | تطبيق نموذجي |
| شاشة الأسلاك النحاسية | معتدل (يعتمد على المقطع العرضي) | لا شيء متأصل | التوزيع حتى 66 كيلو فولت |
| غمد الألومنيوم المموج | عالية | ممتاز | ناقل الحركة، 66-500 كيلو فولت |
| غمد سبائك الرصاص | عالية | ممتاز | عالية vibration, submarine, 110–500 kV |
| شاشة الشريط النحاسي | منخفض | لا شيء متأصل | توزيع الجهد المتوسط |
إن قدرة حمل التيار لكابل XLPE لخدمة الجهد العالي ليست خاصية ثابتة للكابل - إنها معلمة نظام تحددها البيئة الحرارية التي يعمل فيها الكابل. توفر المواصفة القياسية IEC 60287 منهجية الحساب القياسية لتصنيفات تيار الكابلات، مع مراعاة خسائر الموصل، وخسائر العزل الكهربائي، وخسائر الغلاف، والمقاومات الحرارية لطبقات بناء الكابلات ووسط التثبيت المحيط. يجب على المهندسين تطبيق معلمات خاصة بالموقع بدلاً من الاعتماد على تقييمات كتالوج الشركة المصنعة، والتي يتم حسابها عادةً لمجموعة محددة من الشروط المرجعية التي قد لا تتطابق مع التثبيت الفعلي.
تتضمن معلمات التثبيت الهامة التي تؤثر على التصنيف الحراري لكابل XLPE عالي الجهد المقاومة الحرارية للتربة لمسارات الدفن المباشرة، ودرجة الحرارة المحيطة عند عمق الكابل، وعوامل التصحيح التجميعية عندما تشترك دوائر متعددة في خندق مشترك أو بنك قناة، وعمق الدفن. في مشاريع النقل تحت الأرض في المناطق الحضرية حيث تحتوي مجاري الهواء على دوائر متعددة على مقربة من بعضها البعض، يمكن للتدفئة المتبادلة بين الكابلات أن تقلل من تصنيفات الدوائر الفردية بنسبة 20 إلى 40 بالمائة مقارنة بالتصنيف المرجعي للدائرة الواحدة. يتم تحديد مواد الردم الحرارية ذات المقاومة المنخفضة الخاضعة للرقابة - عادةً من 0.7 إلى 1.0 كم / وات - حول مجاري القنوات في المشاريع الحضرية للتخفيف من هذا التخفيض وتحقيق أقصى استفادة من سعة الكابلات المثبتة.
يجب أن يكون شراء كابل XLPE للتطبيقات ذات الجهد العالي مرتبطًا بالمعايير الدولية أو الإقليمية المناسبة، وذلك لضمان الكفاءة الفنية وتلبية المتطلبات التعاقدية والتنظيمية للمشروع. معايير IEC الأساسية التي تحكم كابلات XLPE ذات الجهد العالي هي IEC 60840، والتي تغطي كابلات الطاقة العازلة المبثوقة وملحقاتها للجهود المقدرة التي تزيد عن 30 كيلو فولت حتى 150 كيلو فولت، والمعيار IEC 62067، الذي ينطبق على الكابلات ذات التصنيف فوق 150 كيلو فولت. يحدد كلا المعيارين برنامج اختبار النوع الذي يجب إكماله قبل قبول تصميم الكابل للاستخدام، والاختبارات الروتينية المطبقة على كل طول أسطوانة يتم تسليمها، واختبارات العينات التي يتم إجراؤها على أساس إحصائي طوال فترة الإنتاج.
تشتمل اختبارات النوع بموجب المواصفة IEC 60840 وIEC 62067 على اختبار الانحناء يتبعه قياس التفريغ الجزئي، وقياس دلتا تان عند درجة حرارة مرتفعة، واختبار جهد دورة التسخين الذي يتم إجراؤه على مدار 20 يومًا مع تجميع الكابل والملحقات كنظام كامل، واختبار جهد نبض البرق، واختبار نبض التبديل عند مستويات الجهد الأعلى. يتم إجراء هذه الاختبارات على مجموعات نظام الكابلات الكاملة - الكابل بالإضافة إلى المفاصل والنهايات - لأن الملحقات لا تقل أهمية عن موثوقية النظام مثل الكابل نفسه. يجب على المهندسين الذين يحددون كابل XLPE عالي الجهد للمشاريع الجديدة في عام 2026 أن يطلبوا من الشركات المصنعة تقديم تقارير اختبار النوع صالحة من مختبر طرف ثالث معتمد، مما يؤكد أن بناء الكابل الدقيق الذي يتم توفيره قد أكمل بنجاح تسلسل اختبار النوع الكامل.
تعتمد جودة كابل XLPE للخدمة ذات الجهد العالي بشكل حاسم على التحكم في عملية التصنيع عند مستوى يتجاوز بكثير ما يمكن التحقق منه من خلال الفحص الروتيني الوارد. البثق الثلاثي في الغرفة النظيفة، وتفريغ عزل XLPE لإزالة المنتجات الثانوية المتشابكة، واتساق الأبعاد عبر طول الإنتاج الكامل، وإدارة الجودة الموثوقة في كل مرحلة بدءًا من استلام المواد الخام وحتى اختبار الأسطوانة النهائية - هذه هي القدرات التي تميز الشركات المصنعة التي تعمل كابلاتها بشكل موثوق على مدى عمر خدمة يصل إلى 40 عامًا عن تلك التي تقدم منتجاتها نتائج اختبار قبول كافية ولكنها تفشل في الخدمة قبل الأوان.
بالنسبة للمشاريع التي تشمل صناعات الطاقة الكهربائية، والبناء، والبتروكيماويات، والفضاء، والإلكترونيات، فإن العمل مع شركة تصنيع متخصصة في مجموعة كاملة من الكابلات المتقاطعة ذات الجهد العالي والمنخفض - إلى جانب الموصلات العلوية، والكابلات المقاومة للهب والمقاومة للحريق، وكابلات التحكم، والكابلات المتخصصة - يوفر مزايا عملية تتجاوز إمدادات الكابلات ذات الجهد العالي نفسها. تحافظ الشركة المصنعة المتخصصة والمتكاملة رأسيًا على أنظمة جودة متسقة عبر مجموعة منتجاتها، وتتفهم بيئات التطبيق لكل قطاع صناعي تخدمه، ويمكنها دعم متطلبات نظام الكابلات الكاملة للمشاريع المعقدة بدلاً من مطالبة المهندسين بإدارة العديد من الموردين المتخصصين لأنواع مختلفة من الكابلات داخل نفس التثبيت.
عند تقييم الشركات المصنعة لكابل XLPE للمشاريع ذات الجهد العالي، اطلب وثائق مفصلة لمواصفات خط البثق لمنشأة الإنتاج، وتصنيف الغرفة النظيفة، وسعة فرن تفريغ الغاز ومعلمات الدورة، وحساسية اختبار التفريغ الجزئي على خط الإنتاج، ونظام التتبع الذي يربط كل أسطوانة يتم تسليمها بسجلات الإنتاج الخاصة بها. تكشف هذه المستندات عن القدرة التصنيعية الفعلية وراء مطالبات الكتالوج التجاري وتوفر ضمانًا بأن الكبل المثبت سوف يلبي عمر التصميم الخاص به في ظروف الخدمة الصعبة للبنية التحتية للطاقة ذات الجهد العالي.
2026/02/24أخبار الصناعةالكابلات الشمسية هي مكونات أساسية في أنظمة الطاقة الكهروضوئية، وهي مسؤولة عن نقل الطاقة الكهربائية بأمان وكفاءة بين الألواح الشمسية، والعاكسات، ومكونات النظام الأخرى. على عكس الأسلاك التقليدية، كابل الطاقة الشمسية الكهروضوئية يجب أن تعمل الحلول بشكل مستمر في البيئات الخارجية الصعبة حيث تكون الحرارة الشديدة والأشعة فوق البنفسجية والرطوبة والإجهاد الميكانيكي شائعة. يمكن أن يؤدي ضعف أداء الكابل إلى تدهور العزل، وفقدان الطاقة، وحتى مخاطر السلامة مثل الأعطال الكهربائية أو مخاطر الحريق.
اختيار ذات جودة عالية TÜV الكابلات الشمسية أو كابلات الطاقة الشمسية المعتمدة من TUV يضمن الامتثال للمعايير الدولية الصارمة ويوفر الثقة في أن الكابلات يمكنها تحمل الظروف القاسية على مدى فترات الخدمة الطويلة. نظرًا لأنه من المتوقع أن تعمل منشآت الطاقة الشمسية لمدة تتراوح بين 20 إلى 30 عامًا، فإن متانة الكابلات والمقاومة البيئية تعد من العوامل الحاسمة التي تؤثر على موثوقية النظام وتكاليف الصيانة.
تعرض المنشآت الشمسية الخارجية الكابلات الشمسية لضغوط بيئية متعددة في وقت واحد. يمكن أن تؤدي درجات الحرارة المحيطة المرتفعة جنبًا إلى جنب مع الإشعاع الشمسي إلى زيادة درجات حرارة الموصل بشكل كبير بما يتجاوز المستويات المقدرة. يؤدي التعرض للأشعة فوق البنفسجية إلى تكسير المواد العازلة البوليمرية تدريجيًا، في حين أن الرطوبة والرطوبة يمكن أن تخترق هياكل الكابلات سيئة التصميم، مما يؤدي إلى التآكل أو فشل العزل.
تم تصميم الكابلات الشمسية المعتمدة من TUV خصيصًا لمقاومة هذه الضغوط البيئية من خلال مواد العزل المتقدمة، والأغلفة القوية، وتصميمات الموصلات المتخصصة.
تحدد المواد المستخدمة في بناء كابلات الطاقة الشمسية الكهروضوئية الأداء بشكل مباشر في ظل الظروف البيئية القاسية. يتم استخدام مواد العزل المتقاطعة من البولي إيثيلين (XLPE) والشعاع الإلكتروني بشكل شائع لأنها توفر ثباتًا حراريًا ممتازًا ومقاومة للأشعة فوق البنفسجية وقوة ميكانيكية. تحافظ هذه المواد على مرونتها حتى في ظل تقلبات درجات الحرارة، مما يقلل من خطر التشقق أو التشوه.
غالبًا ما تشتمل كابلات TÜV الشمسية عالية الجودة على موصلات نحاسية معلبة، مما يعمل على تحسين مقاومة التآكل والتوصيل الكهربائي بمرور الوقت. تعمل تصميمات العزل مزدوجة الطبقة على تعزيز الحماية ضد التعرض البيئي، مما يجعلها مناسبة للتركيبات الخارجية طويلة المدى.
| مكون المادة | المزايا | القيود | أفضل تطبيق |
| عزل XLPE | مقاومة درجات الحرارة العالية، والمتانة | ارتفاع تكلفة التصنيع | مزارع الطاقة الشمسية على نطاق المرافق |
| مركبات المطاط | المرونة ومقاومة الطقس | الحدود الحرارية المعتدلة | المنشآت السكنية |
| الموصلات النحاسية المعلبة | مقاومة التآكل، عمر طويل | تكلفة أعلى من النحاس العاري | البيئات الساحلية أو الرطبة |
يعد تحمل درجة الحرارة أحد أهم العوامل عند اختيار الكابلات الشمسية للبيئات شديدة الحرارة. يتم عادةً تصنيف منتجات كابلات الطاقة الشمسية الكهروضوئية عالية الأداء للتشغيل المستمر عند درجات حرارة تصل إلى 90 درجة مئوية أو أعلى، مع قدرات تحميل زائد قصيرة المدى تتجاوز 120 درجة مئوية. في المناخات الصحراوية أو الاستوائية، يمكن أن ترتفع درجات حرارة سطح الكابل بشكل كبير فوق درجات حرارة الهواء المحيط بسبب الإشعاع الشمسي.
تخضع الكابلات الشمسية المعتمدة من TUV لاختبارات صارمة للشيخوخة الحرارية لضمان سلامة العزل على مدى فترات طويلة. يؤدي اختيار الكابلات ذات هوامش درجات الحرارة الأعلى إلى تقليل مخاطر التدهور وتحسين طول عمر النظام بشكل عام.
تعد مقاومة الأشعة فوق البنفسجية أمرًا بالغ الأهمية للتركيبات الشمسية الخارجية لأن التعرض لأشعة الشمس لفترة طويلة يمكن أن يسبب تشقق العزل وتغير اللون والهشاشة. تستخدم كابلات TÜV الشمسية عالية الجودة مركبات مثبتة للأشعة فوق البنفسجية وإضافات متخصصة لمنع انهيار المواد. تحافظ هذه المواد على المرونة والسلامة الهيكلية حتى بعد سنوات من التعرض لها.
تشمل الحماية من الطقس أيضًا مقاومة الأوزون ودخول الرطوبة ودورة درجة الحرارة. توفر الكابلات الشمسية مزدوجة العزل والمزودة بغلاف خالٍ من الهالوجين حماية معززة مع تقليل التأثير البيئي وتحسين أداء السلامة من الحرائق.
غالبًا ما يتم التغاضي عن المتانة الميكانيكية ولكنها تلعب دورًا رئيسيًا في طول عمر الكابل. تواجه منشآت الطاقة الشمسية حركة ناجمة عن الرياح والتمدد الحراري وإجهاد التركيب. يجب أن توفر تصميمات كابلات الطاقة الشمسية الكهروضوئية المرونة مع الحفاظ على القوة الميكانيكية لمنع تلف الموصل أو فشل العزل.
تساعد الأغلفة الخارجية المقاومة للتآكل وطبقات العزل المعززة على حماية الكابلات أثناء التركيب والتشغيل. في مزارع الطاقة الشمسية الكبيرة، قد يتم توجيه الكابلات تحت الأرض أو من خلال حوامل الكابلات، مما يتطلب حماية ميكانيكية إضافية مثل أنظمة التدريع أو القنوات.
تعتبر الشهادة مؤشرًا رئيسيًا لجودة الكابل وموثوقيته. تلبي كابلات الطاقة الشمسية TÜV والكابلات الشمسية المعتمدة من TUV المعايير المعترف بها عالميًا للسلامة والمقاومة البيئية والأداء الكهربائي. تتضمن هذه الشهادات اختبارات مكثفة لمقاومة الأشعة فوق البنفسجية، وتحمل درجات الحرارة، وتثبيط اللهب، والمتانة الميكانيكية.
إن استخدام كابلات الطاقة الشمسية المعتمدة يقلل من المخاطر المرتبطة بالفشل المبكر ويضمن الامتثال للمتطلبات التنظيمية. بالنسبة للمنشآت التجارية وعلى نطاق المرافق، غالبًا ما تكون الشهادة إلزامية للموافقة على المشروع والتغطية التأمينية.
يتطلب اختيار أفضل كابلات الطاقة الشمسية للبيئات الخارجية القاسية عملية تقييم منظمة تأخذ في الاعتبار الأداء الفني وظروف التثبيت. يجب على المهندسين والقائمين بالتركيب تقييم المخاطر البيئية والمتطلبات الكهربائية واعتبارات الصيانة طويلة المدى.
إن أفضل كابلات الطاقة الشمسية للحرارة الشديدة والتعرض للأشعة فوق البنفسجية والبيئات الخارجية هي تلك المصممة خصيصًا لضمان المتانة والاستقرار الحراري والمقاومة البيئية. توفر كابلات الطاقة الشمسية TÜV والكابلات الشمسية المعتمدة من TUV موثوقية مثبتة من خلال الاختبارات المعتمدة وتقنيات المواد المتقدمة، مما يجعلها اختيارات مثالية لتركيبات الطاقة الشمسية المطلوبة.
ومن خلال التقييم الدقيق لدرجات الحرارة، ومقاومة الأشعة فوق البنفسجية، والمتانة الميكانيكية، ومعايير الاعتماد، يمكن للمهندسين والقائمين بالتركيب اختيار حلول كابلات الطاقة الشمسية الكهروضوئية التي تضمن أداء النظام وسلامته على المدى الطويل. إن الاستثمار في الكابلات عالية الجودة لا يحمي البنية التحتية الكهربائية فحسب، بل يزيد أيضًا من كفاءة وعمر أنظمة الطاقة الشمسية في الظروف البيئية الصعبة.
حقوق الطبع والنشر © Wuxi Sanxin Cable Co., Ltd.
مصنعي كابلات الطاقة عالية الجهد
جميع الحقوق محفوظة.
لغة
English
عربى
