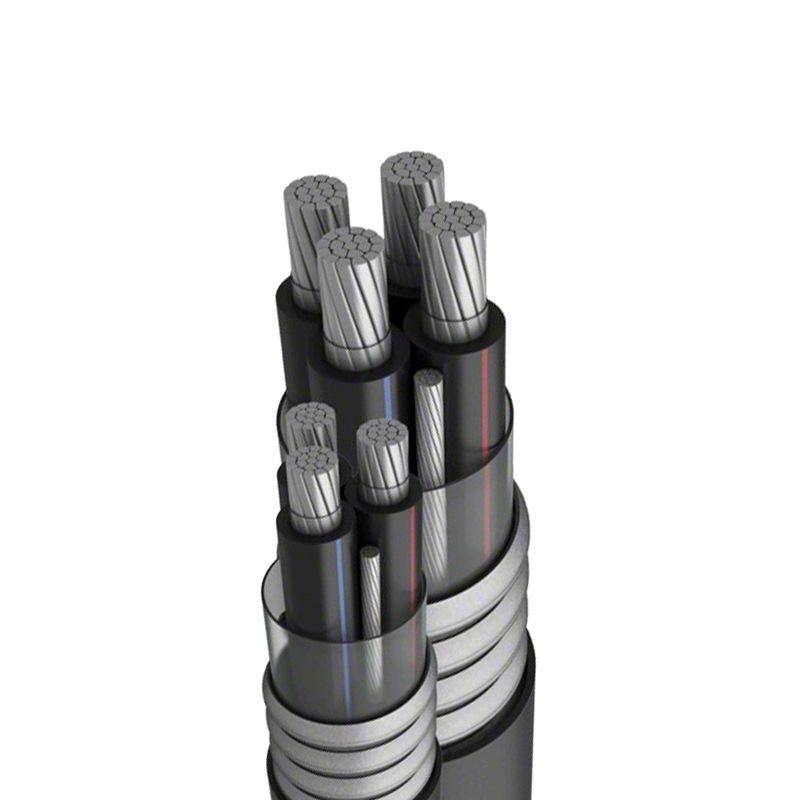

كابل طاقة معزول بالبلاستيك ذو قلب نحاسي وقلب ألومنيوم بجهد مقنن 26/35 كيلو فولت وأقل

• المعايير المرجعية

يتم تصنيع المنتج وفقًا لمعيار GB12706-2020 أو IEC وBS وDIN وICEA عند الطلب.

• التطبيقات

المنتج مناسب للاستخدام في خطوط نقل وتوزيع الطاقة بجهد تردد الطاقة المقدر 26/35 كيلو فولت.

• خصائص التشغيل

-- كابل كهربائي معزول XLPE لجهد تردد الطاقة المقدر يوo/U:3.6/6kV-26/35kV

· الحد الأقصى لدرجة حرارة التشغيل المستمر المسموح بها للموصل: 90°درجة مئوية.

· الحد الأقصى لدرجة حرارة الدائرة القصيرة للموصل لا يجب أن تتجاوز 250 درجة مئوية.

· يجب ألا تقل درجة الحرارة المحيطة أثناء التثبيت عن O°C.

· يجب ألا يقل نصف قطر انحناء الكابل أحادي النواة عن 20 مرة من قطر الكابل.

-- كابل كهربائي معزول XL.PE لجهد تردد الطاقة المقدر أوو/U:0.6/kV.

· الحد الأقصى لدرجة حرارة التشغيل المستمر المسموح بها للموصل: 90°درجة مئوية.

· الحد الأقصى لدرجة حرارة الدائرة القصيرة للموصل لا يجب أن تتجاوز 250℃ (أقصى مدة 5 ثوانٍ).

· يجب ألا تقل درجة الحرارة المحيطة أثناء التثبيت عن O°C.

· يجب ألا يقل نصف قطر انحناء الكابل عن 15 مرة من قطر الكابل.

-- كابل كهربائي معزول XL.PE لجهد تردد الطاقة المقدر Uo/U:0.6/1kV.

·أقصى درجة حرارة تشغيل مستمرة مسموح بها للموصل: 70°درجة مئوية

·يجب ألا تتجاوز درجة حرارة الدائرة القصيرة القصوى للموصل 160 درجة مئوية°.

·(المدة القصوى 5 ثوانٍ)

· يجب ألا تقل درجة الحرارة المحيطة أثناء التثبيت عن O°C.

·يجب ألا يقل نصف قطر انحناء الكابل عن 15 مرة من قطر الكابل.

• تسمية الجهد

يجب أن يكون الجهد المقنن للكابل لتطبيق معين مناسبًا لظروف التشغيل في النظام الذي يستخدم فيه الكابل، ويتم التعبير عنه في شكل Uou (tn)kV حيث:

· Uo-: جهد تردد الطاقة المقدر بين الموصل والشاشة أو الغلاف المعدني، الذي صمم الكابل من أجله؛

· U-: جهد تردد الطاقة المقدر بين الموصلات التي صمم الكابل من أجلها؛

· اممم-: القيمة القصوى لـ “أعلى جهد للنظام" الذي يمكن تشغيل الجهاز من أجله.

يوصى بقيم Uo للكابلات لنظام ثلاثي الطور على النحو التالي:

يستخدم النوع الأول لوقت خطأ التأريض أحادي الطور الذي لا يزيد عن دقيقة واحدة في المرة الواحدة، ويمكن استخدامه أيضًا للأنظمة التي لا يزيد الحد الأقصى للوقت فيها عن 8 ساعات وإجمالي سنوي تراكمي لا يزيد عن 12 ساعة. يتم استخدام النوع الثاني في النظام الذي يحتوي على وقت أطول لخطأ التأريض والمناسبات ذات المتطلبات الأعلى لأداء عزل الكابلات.
