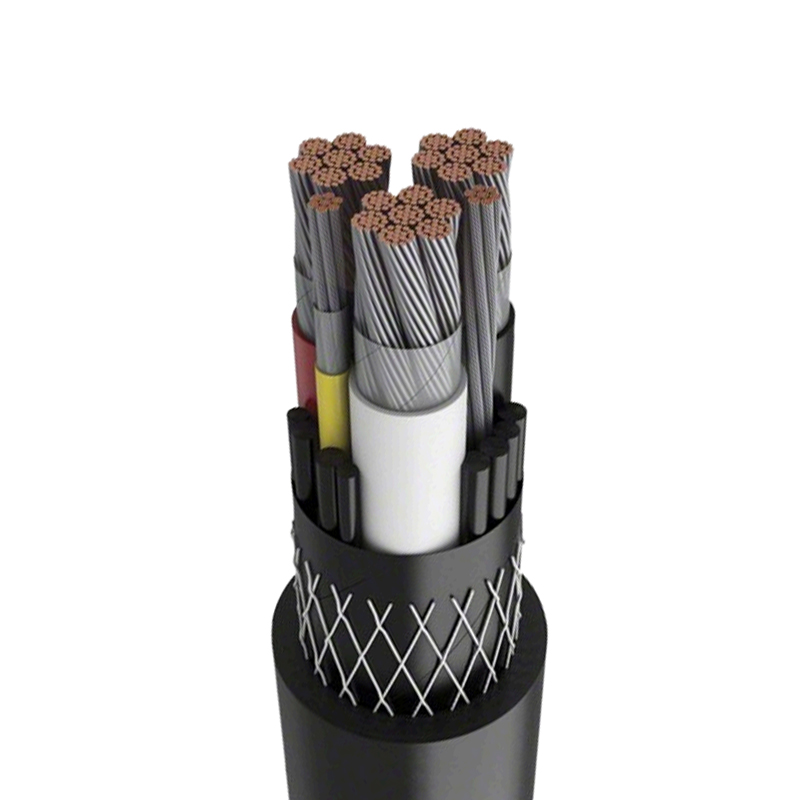

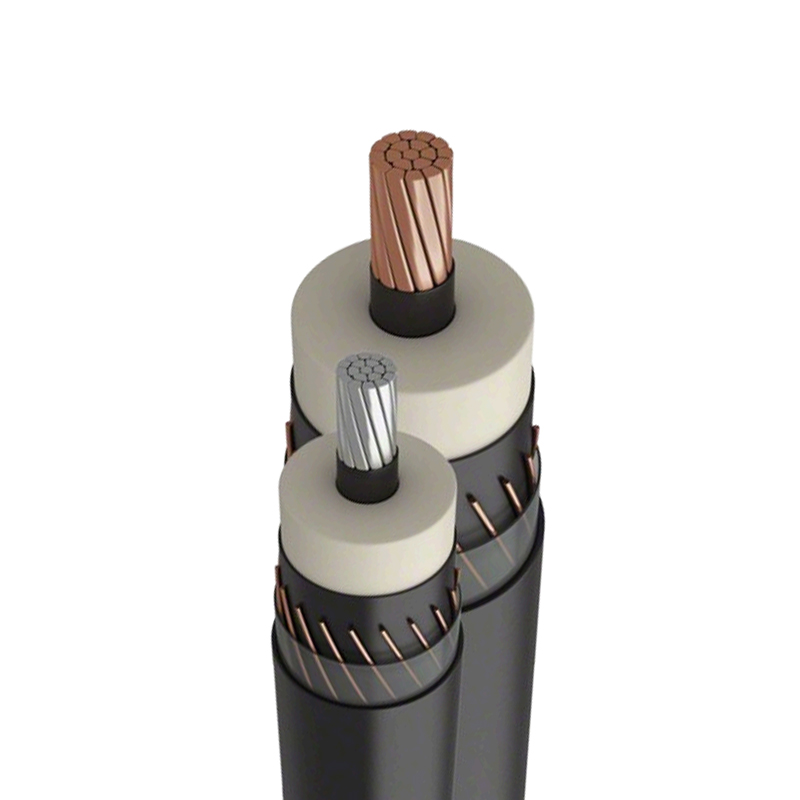

كابل طاقة معزول من مادة XLPE للجهد المقدر 3.6/6 كيلو فولت ~ 26/35 كيلو فولت

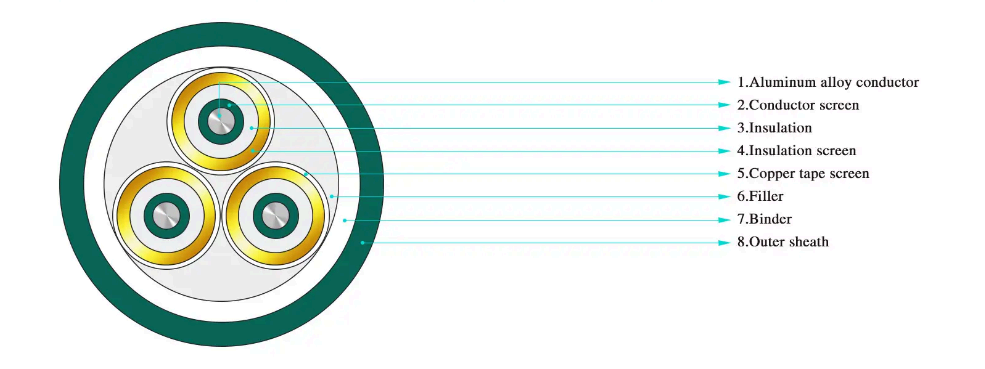

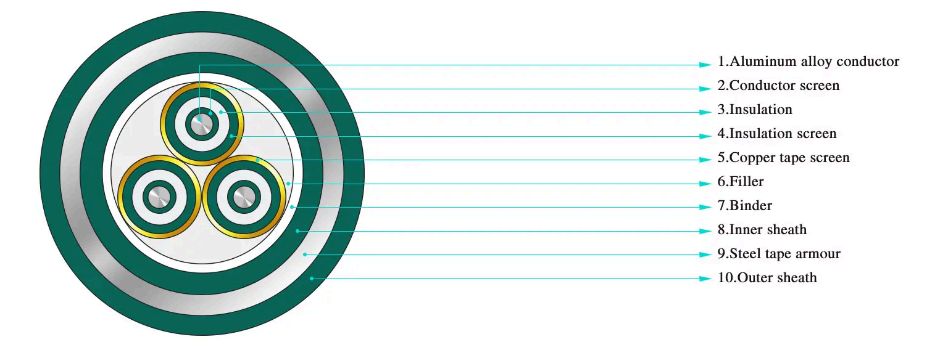

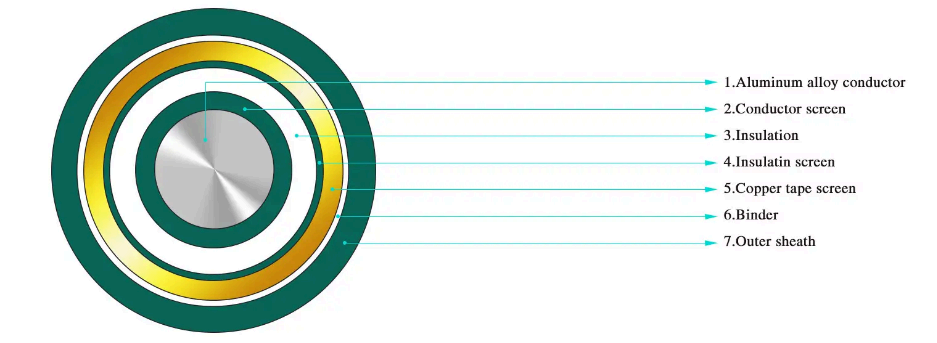

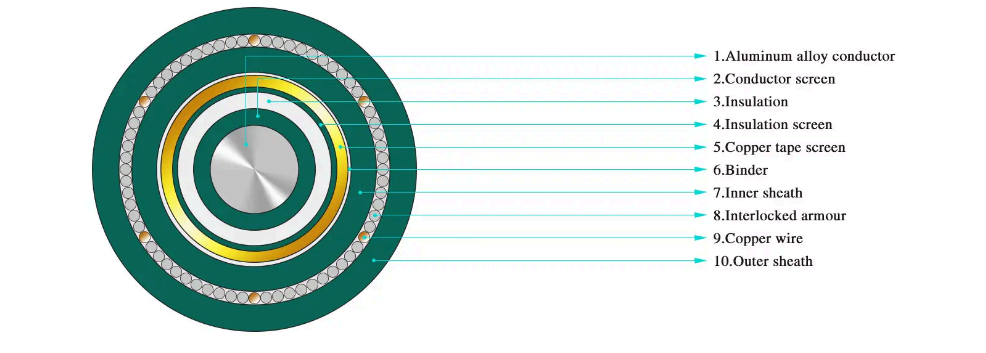

البناء الأساسي وتآزر المواد

يتطلب نشر البنية التحتية الكهربائية الحديثة موصلات توازن بين الكفاءة الكهربائية والمتانة الميكانيكية. من بين الحلول الأكثر اعتماداً على نطاق واسع لشبكات توزيع الجهد المتوسط والمنخفض هي كابلات الكهرباء المغلفة بـ PVC المعزولة بـ XLPE . تدمج هذه التجميعات كيمياء البوليمر المتقدمة مع معايير التصنيع الصارمة لتقديم أداء ثابت عبر ظروف التشغيل المتنوعة. تعتمد البنية الهيكلية على نهج متعدد الطبقات حيث يخدم كل مكون غرضًا كهربائيًا أو ميكانيكيًا مميزًا. يختار المهندسون هذه الكابلات لأنها تخفف من أوضاع الفشل الشائعة المرتبطة بمواد العزل التقليدية مع الحفاظ على منهجيات إنتاج فعالة من حيث التكلفة. يضمن التآزر بين الموصل وطبقة العزل والحاجز الواقي الخارجي قدرة حمل التيار المثالية دون المساس بسلامة النظام.

ديناميكيات عزل البولي إيثيلين المتقاطع

يمثل البولي إيثيلين المتقاطع تقدمًا كبيرًا مقارنة بالمواد البلاستيكية الحرارية القياسية من خلال خضوعه للتحول الجزيئي الذي يخلق بنية شبكة ثلاثية الأبعاد. تعمل عملية الربط الكيميائي هذه على تعزيز الاستقرار الحراري، مما يسمح للمادة بالحفاظ على خصائصها العازلة عند درجات حرارة التشغيل المرتفعة. على عكس البولي إيثيلين التقليدي، الذي يصبح أكثر ليونة تحت الضغط الحراري، فإن النوع المتشابك يقاوم التشوه أثناء دورات التحميل المستمرة. تعمل الطبقة العازلة على منع ظاهرة التفريغ الجزئي بشكل فعال، والتي تساهم بشكل أساسي في التدهور طويل المدى في الشبكات تحت الأرض. بالإضافة إلى ذلك، تُظهر المادة مقاومة فائقة لامتصاص الرطوبة، مما يمنع تكوين شجرة الماء التي تؤدي عادةً إلى إضعاف قوة العزل الكهربائي على مدار فترات الخدمة الممتدة. تتيح هذه الخصائص للكابل العمل بأمان عند درجات حرارة موصل تصل إلى تسعين درجة مئوية مع تحمل أحداث الدائرة القصيرة عند عتبات أعلى بكثير.

وظائف طبقة الحماية الخارجية

ال غمد الكابل بمثابة حاجز دفاعي نهائي ضد المعتدين البيئيين الخارجيين والضغوطات الميكانيكية أثناء مرحلتي التثبيت والتشغيل. تشتمل تركيبات كلوريد البوليفينيل المستخدمة في التصنيع الحديث على إضافات متخصصة تعمل على تعزيز المرونة وتثبيط اللهب وثبات الأشعة فوق البنفسجية. يجب أن تتحمل هذه الطبقة الخارجية ظروف الدفن المباشرة، بما في ذلك حموضة التربة ونشاط القوارض وتأثيرات الحفر العرضية. يقوم المصنعون بمعايرة سمك الجدار بعناية لضمان مقاومة كافية للسحق دون المساس بمرونة الانحناء. يعمل مركب PVC أيضًا كختم للرطوبة، مما يمنع تسرب المياه الجوفية الذي قد يؤدي إلى تدهور المكونات الأساسية. عندما يتم بثق الغلاف بشكل صحيح فوق الطبقة العازلة أو طبقة الفراش، فإنه يخلق غلافًا متواصلًا وغير منفذ يعمل على إطالة عمر الخدمة وتقليل تكرار الصيانة عبر التطبيقات الصناعية والتجارية وتطبيقات المرافق.

إرشادات التثبيت العملية

يتطلب النشر الناجح التزامًا صارمًا بالمواصفات الهندسية خلال عمليات المعالجة والتوجيه والإنهاء. تؤدي ممارسات التثبيت غير الصحيحة في كثير من الأحيان إلى حدوث عيوب كامنة تظهر كفشل سابق لأوانه في ظل أحمال التشغيل العادية. يجب أن يأخذ إعداد الموقع في الاعتبار المقاومة الحرارية للتربة، وظروف الصرف، والقرب من مصادر الحرارة أو المواد الكيميائية المسببة للتآكل. يجب تخزين الكابلات على بكرات معتمدة في بيئات جافة يتم التحكم في درجة حرارتها لمنع تدهور المواد قبل النشر. أثناء عمليات النقل والتمديد، يجب على المشغلين تجنب التأثيرات الحادة، أو السحب المفرط، أو التعرض للملوثات التي يمكن أن تؤثر على الطبقة الواقية الخارجية. يجب أن تتحقق عمليات التفتيش قبل التثبيت من توافق الأبعاد واستمرارية الموصل وسلامة العزل باستخدام معدات الاختبار المعايرة.

الانحناء نصف القطر وإدارة التوتر

إن الحفاظ على حدود الانحناء المناسبة أثناء التوجيه يمنع حدوث ضرر هيكلي لا يمكن إصلاحه للمكونات الداخلية. يتطلب الحد الأدنى لنصف قطر الانحناء عادةً اثني عشر ضعفًا لقطر الكابل الإجمالي للتجمعات أحادية النواة وخمسة عشر مرة للتكوينات متعددة النواة. يؤدي تجاوز هذه العتبات إلى حدوث إجهاد ميكانيكي يؤدي إلى كسر شبكات العزل المتقاطعة أو فصل الخيوط الموصلة عن مواقعها المحددة. يجب استخدام آليات التحكم في الشد أثناء عمليات السحب للتأكد من أن قوى الشد القصوى لا تتجاوز أبدًا الحدود المحددة من قبل الشركة المصنعة. تؤدي قوة السحب المفرطة إلى إطالة الموصلات النحاسية أو الألومنيوم، مما يقلل من قدرتها على حمل التيار ويزيد من خطر النقاط الساخنة. يقوم التشحيم والمحاذاة الصحيحة باستخدام البكرات أو الحزم بتوزيع الأحمال الميكانيكية بالتساوي عبر الغلاف الخارجي، مما يحافظ على السلامة الهيكلية طوال مسار التثبيت.

أفضل ممارسات الربط والإنهاء

تمثل الاتصالات الميدانية نقاط الضعف الحرجة حيث يؤدي التنفيذ غير السليم إلى تعريض موثوقية النظام للخطر بشكل مباشر. يجب على الفنيين الحفاظ على مساحات عمل نظيفة وجافة لمنع تلوث الجسيمات من المساس بواجهات العزل. يجب وضع مكونات التحكم في الإجهاد بدقة وفقًا لمخططات الشركة المصنعة لإدارة توزيع المجال الكهربائي حول أطراف الموصل. تتطلب مواصفات عزم الدوران للعروات الطرفية والوصلات المثبتة بمسامير أدوات معايرة لمنع الشد الزائد أو تشوه المواد. يجب أن تتضمن إجراءات التحقق الشاملة قياسات مقاومة العزل، وفحوصات تحديد الطور، والتحقق من الاستمرارية قبل التنشيط. يضمن الالتزام ببروتوكولات الإنهاء القياسية التوافق على المدى الطويل مع المفاتيح الكهربائية والمحولات ولوحات التوزيع مع تقليل مخاطر التفريغ الجزئي في واجهات الاتصال.

الأداء التشغيلي والمرونة البيئية

تتطلب ظروف النشر في العالم الحقيقي موصلات تحافظ على خصائص كهربائية مستقرة على الرغم من الأحمال الحرارية المتقلبة والتعرضات الخارجية الشديدة. توفر البنية الجزيئية للبولي إيثيلين المتصالب قدرة تحمل حرارية استثنائية، مما يتيح التشغيل المستمر في درجات حرارة محيطة مرتفعة دون حدوث أي مخاوف. أثناء ظروف الخطأ، يتحمل العزل الارتفاعات الحرارية قصيرة الأمد التي من شأنها أن تلحق الضرر الدائم بالمواد التقليدية. تستفيد المنشآت تحت الأرض من مقاومة الحاجز الخارجي للمواد الكيميائية في التربة، واختراق الرطوبة، والتدهور البيولوجي، مما يضمن قوة عازلة ثابتة طوال دورة حياة الأصول. تستفيد تطبيقات التوجيه الجوي من البناء خفيف الوزن والسترة الخارجية المستقرة بالأشعة فوق البنفسجية لمقاومة التدهور الشمسي مع الحفاظ على التوتر الميكانيكي تحت أحمال الرياح المختلفة. تقلل خصائص الأداء هذه من تدخلات الصيانة الطارئة وتدعم توصيل الطاقة دون انقطاع عبر شبكات البنية التحتية الحيوية.

الصيانة وإدارة دورة الحياة

تعمل الإدارة الاستباقية للأصول على إطالة عمر الخدمة مع منع انقطاع الشبكة الكارثي. تحدد الإجراءات التشخيصية الروتينية آليات التحلل النامية قبل أن تتطور إلى انهيار العزل أو فشل الموصل. تكتشف مسوحات التصوير الحراري أنماط الحرارة غير الطبيعية على طول مسارات التوجيه، مما يشير إلى الاتصالات غير الدقيقة أو التحميل الزائد الموضعي. تقيس بروتوكولات اختبار العزل الكهربائي مقاومة العزل ومؤشرات الاستقطاب لتحديد كمية دخول الرطوبة أو التلوث الكيميائي داخل الطبقات الواقية. تستخدم تقييمات سلامة الغلاف اختبار الشرارة ذات الجهد العالي أو اكتشاف تسرب التيار المباشر لتحديد الثقوب المجهرية التي تؤثر على الختم البيئي. يتيح جمع البيانات بشكل منهجي جدولة الصيانة التنبؤية، مما يقلل من انقطاعات الخدمة غير المخطط لها ويحسن دورات الإنفاق الرأسمالي لترقية البنية التحتية.

• قم بإجراء عمليات مسح حراري ربع سنوي عبر نقاط النهاية وأقسام التوجيه المكشوفة لتحديد الحالات الشاذة الحرارية.
• قم بإجراء قياسات سنوية لمقاومة العزل باستخدام أجهزة قياس الضخامة المعايرة لتتبع اتجاهات تدهور العزل الكهربائي مع مرور الوقت.
• افحص أسطح الغلاف الخارجي سنويًا للتأكد من عدم وجود تآكل ميكانيكي أو تلطيخ كيميائي أو تشقق بيئي يؤثر على سلامة الحاجز.
• احتفظ بسجلات الأصول التفصيلية بما في ذلك تواريخ التثبيت وسجلات التحميل ونتائج الاختبار السابقة لإبلاغ قرارات جدولة الاستبدال.

تشخيص الأخطاء والإجراءات التصحيحية

عند حدوث انحرافات في الأداء، تعمل عملية استكشاف الأخطاء وإصلاحها المنهجية على عزل السبب الجذري دون استبدال المكونات غير الضرورية. يفرق تحليل التفريغ الجزئي بين تلوث السطح وتدهور الفراغ الداخلي داخل مصفوفة العزل. يحدد قياس الانعكاس في المجال الزمني مواقع تلف الكابلات عن طريق قياس أنماط انعكاس الإشارة على طول الموصل. يتطلب تحديد أشجار المياه فحصًا مجهريًا لعينات العزل لتحديد ما إذا كان التدهور الموضعي يستدعي الاستبدال المقطعي أو تقاعد الدائرة بالكامل. يجب أن تستعيد بروتوكولات الإصلاح القوة العازلة الأصلية ومعايير الحماية الميكانيكية باستخدام مواد معتمدة وتقنيات تركيب معتمدة. يؤدي توثيق أنماط الأخطاء والظروف البيئية أثناء أحداث الفشل إلى تحسين مواصفات التصميم المستقبلية وتعزيز مرونة الشبكة بشكل عام.

اختيار المواصفات المناسبة لتطبيقك

يتطلب الاختيار الأمثل للموصل تقييمًا شاملاً للمتطلبات الكهربائية وبيئات التثبيت والمعلمات التشغيلية طويلة المدى. يجب أن يتوافق تعيين فئة الجهد مع التصنيفات الاسمية للنظام مع استيعاب ظروف الجهد الزائد العابر الشائعة في الشبكات الصناعية. يجب أن تأخذ حسابات مساحة المقطع العرضي في الاعتبار الحد الأقصى لتيارات الحمل المستمر، وقيود انخفاض الجهد، وعوامل تخفيض الحرارة المرتبطة بدرجة الحرارة المحيطة وتكوينات تجميع الكابلات. تتطلب التركيبات تحت الأرض في التربة عالية المقاومة تحليلًا حراريًا إضافيًا لمنع ارتفاع درجة حرارة الموصل خلال فترات ذروة الطلب. تتطلب تطبيقات الدفن المباشر طبقات درع محسنة أو سترات خارجية معززة لتحمل تأثيرات الحفر واختراق القوارض. يجب على المهندسين استشارة جداول تصنيف الشركة المصنعة، والأكواد الكهربائية المحلية، والتقييمات البيئية الخاصة بالموقع لوضع اللمسات الأخيرة على المواصفات التي تضمن توزيع الطاقة بشكل آمن وفعال ومتوافق طوال فترة الخدمة المقصودة.

ما الذي يجعل كابل الطاقة الشمسية الكهروضوئية مختلفًا عن الكابل القياسي

كابل الطاقة الشمسية الكهروضوئية هي فئة مختلفة تمامًا من الموصلات مقارنة بالأسلاك الكهربائية العادية. لقد تم تصميمه من الألف إلى الياء ليتحمل عقودًا من التعرض المستمر في الهواء الطلق في بعض أقسى الظروف على وجه الأرض. قد يتحلل سلك البناء القياسي في غضون بضع سنوات عند تعرضه للأشعة فوق البنفسجية لفترات طويلة ودورة درجة الحرارة والرطوبة. على النقيض من ذلك، تم تصميم كابلات الطاقة الشمسية للحفاظ على سلامة العزل والتوصيل لمدة 25 عامًا أو أكثر، بما يتوافق مع العمر التشغيلي لوحدات الطاقة الشمسية التي تتصل بها.

يتكون قلب كابل الطاقة الشمسية الكهروضوئية عادة من خيوط النحاس الملدن المعلبة أو العارية. يُفضل البناء المجدول على السلك الصلب لأنه يوفر مرونة فائقة، مما يجعل توجيه الكابل أسهل بكثير عبر أسطح المنازل، ومن خلال انحناءات القناة، وبين المصفوفات المثبتة على جهاز التتبع. يضيف تعليب خيوط النحاس طبقة من مقاومة التآكل والتي تثبت أهميتها في البيئات الرطبة أو الساحلية حيث يعمل الهواء المحمل بالملح على تسريع عملية الأكسدة.

إن العزل والغلاف الخارجي هما المكان الذي تميز فيه الكابلات الشمسية نفسها حقًا. يتم استخدام مواد مثل البولي إيثيلين المتقاطع (XLPE) أو المركبات المرنة المصممة خصيصًا لأنها تقاوم تدهور الأشعة فوق البنفسجية وهجوم الأوزون والضغوط الميكانيكية للتركيب - بما في ذلك الضغط على أجهزة التثبيت والانحناء المتكرر أثناء الصيانة وسحب الشد أثناء التركيب. هذا المزيج من المرونة الكيميائية والميكانيكية لا يمكن تحقيقه ببساطة باستخدام كابل متعدد الأغراض معزول بمادة PVC.

المعايير الدولية الرئيسية التي تحكم الكابلات الشمسية

نظرًا لأن أنظمة الطاقة الشمسية الكهروضوئية منتشرة عالميًا عبر مناخات وبيئات تنظيمية متباينة على نطاق واسع، فقد طورت هيئات التقييس الدولية أطر عمل صارمة لضمان اتساق المنتج وسلامته. أنظمة الاعتماد الثلاثة الأكثر تأثيرًا هي TÜV، وUL، وIEC، ويتناول كل منها سوقًا أو نطاقًا تقنيًا متميزًا.

شهادة TÜV PV1-F

يمكن القول إن معيار PV1-F من TÜV Rheinland هو المعيار الأكثر شهرة لكابلات الطاقة الشمسية في الأسواق الأوروبية والدولية. كابلات الطاقة الشمسية المعتمدة من TUV لقد اجتازت المنتجات التي تحمل علامة PV1-F اختبارات شاملة تغطي مقاومة الأشعة فوق البنفسجية (1000 ساعة على الأقل)، ومقاومة الأوزون، والشيخوخة الحرارية، وأداء الانحناء البارد حتى -40 درجة مئوية، ومقاومة العزل في الظروف الرطبة. يشير التصنيف "F" على وجه التحديد إلى خصائص مثبطات اللهب، وهو أحد الاعتبارات الهامة المتعلقة بالسلامة في التركيبات السكنية والتجارية على الأسطح. إن الحصول على موافقة TUV ليس حدثًا لمرة واحدة؛ يخضع المصنعون لعمليات تدقيق المصنع المستمرة وإعادة الاختبار الدوري للحفاظ على الشهادة.

UL 4703 لأسواق أمريكا الشمالية

في الولايات المتحدة وكندا، يعد UL 4703 هو المعيار الحاكم للأسلاك الكهروضوئية. وهي تحدد متطلبات حجم الموصل وسمك العزل وتقييمات الجهد الكهربي (عادة 600 فولت أو 1000 فولت) ومقاومة ضوء الشمس. يعد كابل UL 4703 المدرج أحد متطلبات الكود بموجب قانون الكهرباء الوطني (NEC) لمعظم التركيبات الكهروضوئية المرتبطة بالشبكة في أمريكا الشمالية. تواجه المشاريع التي تحدد كابلًا مدرجًا في قائمة UL ولكنها تتلقى منتجًا غير مدرج في القائمة دون علمها مخاطر كبيرة تتعلق بالامتثال والتأمين.

IEC 62930 للمشاريع العالمية

توفر المواصفة IEC 62930 (سابقًا IEC 60227-3 والمعايير ذات الصلة) إطارًا منسقًا دوليًا للكابلات الكهربائية المستخدمة في الأنظمة الكهروضوئية. ويتم الرجوع إليه على نطاق واسع في المشاريع واسعة النطاق في جميع أنحاء آسيا والشرق الأوسط وأفريقيا، حيث قد لا يكون TÜV أو UL هو المتطلب المحلي الأساسي. يخضع كابل الطاقة الشمسية الكهروضوئية المتوافق مع IEC لاختبارات إجهاد بيئية مماثلة ويوفر لمطوري المشاريع خط أساس معترف به للجودة عند الشراء من العديد من الموردين العالميين.

كيفية اختيار الحجم المناسب لكابل الطاقة الشمسية الكهروضوئية

يعد الكابل الصغير الحجم أحد الأخطاء الأكثر شيوعًا والأكثر تكلفة في تصميم النظام الكهروضوئي. فهو ينتج خسائر مقاومة مفرطة، ويولد حرارة تسرع من تدهور العزل، ويمكن أن تخلق مخاطر نشوب حريق في الحالات القصوى. يتطلب تحديد منطقة المقطع العرضي الصحيحة تقييم ثلاثة متغيرات مترابطة: الحد الأقصى للتيار، وجهد النظام، وطول تشغيل الكابل. الهدف دائمًا هو الحفاظ على انخفاض الجهد أقل من 1-2٪ في دوائر سلسلة التيار المستمر وأقل من 1٪ في دوائر خرج التيار المتردد.

يوفر الجدول التالي إرشادات عامة حول الحجم لتكوينات كبلات سلسلة التيار المستمر الشائعة استنادًا إلى طول التيار والتشغيل. تفترض هذه الأرقام وجود موصل نحاسي وعزل XLPE ودرجة حرارة محيطة تبلغ 40 درجة مئوية:

هذه القيم بمثابة نقاط البداية. قم دائمًا بتطبيق عوامل تخفيض القدرة المحددة في المعيار ذي الصلة للكابلات المجمعة، أو درجات حرارة التثبيت المرتفعة، أو تركيبات القنوات، حيث يمكن لهذه الظروف أن تقلل بشكل كبير من سعة التيار المسموح بها.

التحقق من كابلات الطاقة الشمسية المعتمدة من TUV قبل الشراء

يشتمل سوق الكابلات الشمسية على منتجات أصلية معتمدة وبدائل مزيفة أو غير متوافقة تحمل علامات مزورة. إن شراء كابل غير معتمد لا يعرض أداء النظام للخطر فحسب، بل قد يؤدي إلى إبطال ضمانات المعدات وخلق مشكلات تتعلق بالمسؤولية في حالة نشوب حريق أو فشل النظام. فيما يلي قائمة مرجعية عملية للتحقق من حصولك على كابلات طاقة شمسية أصلية معتمدة من TUV:

• اطلب رقم شهادة TÜV الكامل وقم بإسناده مباشرة إلى قاعدة بيانات البحث عن المنتجات TÜV Rheinland عبر الإنترنت.
• افحص غلاف الكابل بحثًا عن علامات العدادات المستمرة التي تتضمن اسم الشركة المصنعة، وتسمية الكابل (على سبيل المثال، PV1-F)، ومعدل الجهد، وعلامة TÜV - وكلها مطبوعة على فترات منتظمة.
• اطلب تقرير اختبار من طرف ثالث من مختبر معتمد يؤكد مقاومة الأشعة فوق البنفسجية ونتائج التعتيق الحراري وقيم مقاومة العزل.
• التحقق من المقطع العرضي للموصل عن طريق وزن عينة طولها متر واحد؛ يجب أن يزن الكابل النحاسي الأصلي مقاس 6 مم² حوالي 53.4 جرامًا لكل متر بما في ذلك العزل.
• قم بمراجعة سجلات تدقيق مصنع الموردين للتأكد من أن زيارات مراقبة TÜV حديثة وأن الشهادة لم تنقضي أو يتم تعليقها.

أفضل ممارسات تركيب كابلات الطاقة الشمسية الكهروضوئية

حتى الكابلات الشمسية عالية الجودة والمعتمدة من TUV يمكن أن تتعرض للخطر بسبب تقنية التثبيت السيئة. يؤدي اتباع ممارسات التثبيت المتوافقة مع معايير الشركة المصنعة إلى حماية الاستثمار وضمان موثوقية النظام على المدى الطويل.

• الحفاظ على الحد الأدنى من نصف قطر الانحناء: كابل الطاقة الشمسية الكهروضوئية typically requires a minimum bend radius of 4–6 times the cable's outer diameter. Tighter bends can crack the insulation or damage conductor strands.
• استخدم روابط ومشابك الكابلات المقاومة للأشعة فوق البنفسجية: على الرغم من أن الكابل نفسه مقاوم للأشعة فوق البنفسجية، إلا أن روابط الكابلات القياسية المصنوعة من النايلون تتحلل بسرعة في الهواء الطلق. استخدم مقاطع مثبتة للأشعة فوق البنفسجية مُصنفة للاستخدام الخارجي.
• تجنب الدفن المباشر للتربة بدون قناة: على الرغم من أن بعض كابلات الطاقة الشمسية مصنفة للدفن المباشر، إلا أن التوجيه عبر القناة يوفر حماية ميكانيكية ضد أضرار القوارض ويسهل عملية الاستبدال في المستقبل.
• قم بتأمين الكابلات بعيدًا عن الحواف الحادة: يمكن أن تحتوي أنظمة الأرفف المعدنية على نتوءات حادة تقطع تدريجيًا عزل الكابلات تحت الاهتزاز الناجم عن الرياح. استخدم حلقات حماية الحواف أو الأكمام في جميع نقاط الاتصال.
• قم بتسمية وتوثيق جميع عمليات التشغيل: موصلات التيار المباشر الموجبة والسالبة ذات رمز اللون بشكل ثابت (أحمر/أسود أو بني/أزرق لكل اتفاقية إقليمية) وتحافظ على جدول كابل مدمج للرجوع إليه في الصيانة المستقبلية.

اعتبارات الأداء والصيانة على المدى الطويل

يعد كابل الطاقة الشمسية الكهروضوئية مكونًا سلبيًا يتطلب القليل من الصيانة نسبيًا، ولكن الفحص الدوري يؤتي ثماره في وقت تشغيل النظام وسلامته. أثناء مسوحات التصوير الحراري السنوية للمصفوفة، يجب على المفتشين أيضًا السير على مسارات الكابلات بحثًا عن علامات تشقق السترة، أو تغير اللون بسبب ارتفاع درجة الحرارة عند نقاط الموصل، أو تلف القوارض، أو الاحتكاك بمكونات الأرفف. تُعد معالجة علامات الإنذار المبكر هذه أقل تكلفة بكثير من معالجة وقت تعطل العاكس أو تلف الحريق الناتج عن تدهور الكابل الذي تم تجاهله.

سلامة الموصل لا تقل أهمية. يجب أن يتم تشغيل MC4 والموصلات المتوافقة بشكل كامل ومطابقتها من نفس الشركة المصنعة لضمان تصنيف دخول الماء IP67 أو IP68. تعد أزواج الموصلات ذات العلامات التجارية المختلطة سببًا رئيسيًا لأعطال القوس في الأنظمة الكهروضوئية الناضجة وهي محظورة صراحةً بموجب المواصفة IEC 62852 ومعظم مواصفات البناء الرئيسية الخاصة بـ EPCs.

يعد الاستثمار في الكابلات الشمسية المعتمدة وعالية الجودة والمعتمدة من TUV وكابلات الطاقة الشمسية الكهروضوئية في مرحلة التصميم أحد أكثر القرارات فعالية من حيث التكلفة التي يمكن لمالك النظام أو المطور اتخاذها. عادةً ما تكون التكلفة الإضافية مقارنة بالبدائل غير المعتمدة أقل من 5% من إجمالي ميزانية الكابلات، في حين أن حماية الأداء والسلامة والضمان المقدمة على مدى عمر الأصول البالغ 25 عامًا تفوق بكثير هذا الفارق المقدم.

تتطلب البنية التحتية الكهربائية الحديثة مواد موصلة توازن بين الأداء والسلامة والفعالية من حيث التكلفة. لقد ظهرت كابلات سبائك الألومنيوم كإجابة مقنعة لهذه المطالب، حيث تقدم ترقية متطورة مقارنة بالموصلات التقليدية المصنوعة من الألومنيوم والنحاس النقي. من خلال هندسة الإضافات النادرة من الحديد والنحاس والمغنيسيوم والمنغنيز إلى الألومنيوم، ابتكر المصنعون مادة كابل تتغلب على نقاط الضعف التاريخية للألمنيوم النقي مع الحفاظ على أهم خصائصه - الوزن المنخفض. سواء كنت تخطط لتركيب صناعي واسع النطاق أو مشروع بناء تجاري، فإن فهم الفروق بين كابلات سبائك الألومنيوم أحادية النواة وكابلات سبائك الألومنيوم متعددة النواة أمر ضروري لاتخاذ القرار الصحيح بشأن المواصفات.

ما الذي يجعل كابلات سبائك الألومنيوم مختلفة

لقد تم استخدام الألومنيوم النقي منذ فترة طويلة كموصل للكهرباء بسبب توفره وخفة وزنه، ولكنه يحمل عيوب ميكانيكية كبيرة. وهو عرضة للتدفق البارد - وهو تشوه تدريجي تحت ضغط مستمر - والزحف، مما يؤدي إلى تمدد الموصل وانكماشه ببطء تحت التدوير الحراري. تؤدي كلتا الظاهرتين إلى فقدان التوصيلات بمرور الوقت، وهو سبب موثق جيدًا للحرائق الكهربائية في المباني القديمة المزودة بأسلاك الألمنيوم.

تعمل كابلات سبائك الألومنيوم على حل هذه المشكلات على المستوى المعدني. تعمل إضافة الحديد على تحسين مقاومة الزحف بشكل كبير، بينما يساهم المغنيسيوم والنحاس في قوة الشد والمتانة الميكانيكية الشاملة. يعمل المنغنيز على تحسين البنية الحبيبية للسبيكة، مما يزيد من تحسين المتانة تحت الضغط الميكانيكي. والنتيجة هي موصل يحافظ على اتصالات آمنة ومستقرة طوال فترة خدمته - حتى بعد آلاف دورات التمدد والانكماش الحراري.

بالإضافة إلى السلامة، تحتفظ كابلات سبائك الألومنيوم بميزة الوزن التي يتمتع بها الألومنيوم النقي. يزن كابل سبائك الألومنيوم المشابه حوالي نصف وزن الكابل النحاسي المكافئ. في المشاريع الكبيرة التي تتضمن مئات الأمتار من تمديدات الكابلات، يُترجم ذلك إلى انخفاض كبير في تكاليف النقل، وسهولة التعامل أثناء التثبيت، وتقليل التحميل الهيكلي على حوامل الكابلات والدعامات.

شرح كابلات سبائك الألومنيوم أحادية النواة

تتكون كابلات سبائك الألومنيوم أحادية النواة من موصل واحد، سواء كان صلبًا أو مجدولًا، ومحاطًا بغلاف عازل. إن بنيتها المباشرة تجعلها متعددة الاستخدامات ومناسبة بشكل خاص للتطبيقات التي يجب فيها تعظيم سعة حمل التيار لكل موصل دون تعقيد التصميم المجمع.

الخصائص الرئيسية

• قدرة حمل تيار أعلى مقارنة بالتصميمات المكافئة متعددة النواة، نظرًا لعدم مشاركة تبديد الحرارة بين النوى المتجاورة
• مرونة أكبر في التوجيه — يمكن تشغيل النوى الفردية من خلال قنوات منفصلة لتحسين الأداء الحراري
• أسهل في الإنهاء والربط عند المقاطع العرضية الكبيرة، حيث يتم التعامل مع كل موصل بشكل مستقل
• يُفضل توزيع الجهد العالي، ودوائر التغذية تحت الأرض، وتوصيلات المحطات الفرعية

من الناحية العملية، يتم تحديد كابلات سبائك الألومنيوم أحادية النواة بشكل شائع لتوزيع الطاقة في شبكات المرافق والمحطات الفرعية الصناعية والمرافق التجارية الكبيرة حيث يتم توزيع الطاقة ثلاثية الطور من خلال موصلات طور منفصلة. كما أنها تستخدم على نطاق واسع ككابلات مدخل الخدمة التي تدخل المباني من نقاط إمداد المرافق. يضمن بناء السبائك الحفاظ على السلامة الميكانيكية للموصل حتى عندما يتم سحب الكابل من خلال القنوات أو ثنيه حول الزوايا أثناء التثبيت.

شرح كابلات سبائك الألومنيوم متعددة النواة

تجمع كابلات سبائك الألومنيوم متعددة النواة بين موصلين معزولين أو أكثر داخل غلاف خارجي واحد. يعمل هذا البناء المتكامل على تبسيط الأسلاك عن طريق تجميع الموصلات الطورية والمحايدة والأرضية معًا، مما يقلل من وقت التثبيت ويجعل إدارة الكابلات أكثر وضوحًا في البيئات المعقدة.

الخصائص الرئيسية

• تصميم متكامل ومريح يقلل من عدد الكابلات الفردية التي سيتم توجيهها وإنهائها
• تقليل تكاليف عمالة التركيب، خاصة في المباني ذات شبكات التوزيع الداخلية المعقدة
• متوفر في تكوينات تشمل تصميمات ثنائية النواة وثلاثية النواة و4 النواة و5 النواة لتناسب متطلبات الدوائر المختلفة
• توفر خيارات الدروع والأغلفة الخارجية حماية ميكانيكية إضافية في المنشآت المكشوفة أو الموجودة تحت الأرض

يتم اختيار كابلات سبائك الألومنيوم متعددة النواة بشكل متكرر لتوزيع الدوائر الفرعية داخل المباني التجارية والمرافق الصناعية والتطورات السكنية. كما أن تصميمها المدمج يجعلها مناسبة لتطبيقات الدفن المباشر عند تحديدها باستخدام سترات خارجية مناسبة مقاومة للرطوبة ومدرعة. تعتبر خصائص الاستطالة المحسنة للموصل السبيكي ذات قيمة خاصة هنا - يجب أن تنثني الكابلات وتتحرك قليلاً مع استقرار التربة بمرور الوقت، ويمنع الأداء الميكانيكي المعزز للسبيكة كسر الموصل تحت هذه الضغوط.

النواة الواحدة مقابل النواة المتعددة: اختيار التكوين الصحيح

يعتمد الاختيار بين كابلات سبائك الألومنيوم أحادية النواة ومتعددة النواة على عدة عوامل خاصة بالمشروع. يلخص الجدول أدناه الاعتبارات الأساسية لتوجيه القرار:

أفضل ممارسات تركيب كابلات سبائك الألومنيوم

في حين أن كابلات سبائك الألومنيوم أكثر تسامحًا بشكل ملحوظ من الألومنيوم النقي أثناء التثبيت، إلا أن اتباع الممارسات الصحيحة يظل أمرًا بالغ الأهمية للأداء على المدى الطويل. الخطوة الأكثر أهمية هي الإنهاء السليم. يجب إنهاء موصلات سبائك الألومنيوم باستخدام موصلات مصنفة ومدرجة خصيصًا لاستخدام الألومنيوم أو سبائك الألومنيوم. يمكن أن يؤدي استخدام الموصلات النحاسية فقط إلى تآكل كلفاني في واجهة المفصل، مما يزيد من المقاومة ويخلق نقاط ساخنة محتملة.

إن تطبيق مركب مضاد للأكسدة مناسب على خيوط الموصل قبل إدخاله في الطرف يساعد على منع تكوين طبقة الأكسيد على سطح السبيكة. على الرغم من أن طبقة أكسيد السبيكة أقل إشكالية من طبقة الألومنيوم النقي، إلا أن هذه الممارسة تضمن أيضًا اتصالًا متينًا منخفض المقاومة. يجب أن يتم ربط البراغي الطرفية وفقًا للقيم المحددة من قبل الشركة المصنعة باستخدام مفتاح عزم الدوران المعاير - سواء كان التشديد الزائد أو التشديد الزائد يضر بسلامة المفصل.

أثناء السحب والتوجيه، يجب الحرص على عدم تجاوز الحد الأدنى لنصف قطر انحناء الكابل. في حين أن الاستطالة المحسنة وقوة الشد لكابلات سبائك الألومنيوم تمنحها مقاومة أفضل لأضرار التركيب مقارنة بالألمنيوم النقي، إلا أن الانحناءات أو مكامن الخلل الحادة يمكن أن تؤثر على سلامة العزل. يعد اتباع إرشادات الشركة المصنعة لتحقيق أقصى قدر من شد السحب أمرًا مهمًا بنفس القدر، خاصة بالنسبة للقلب الفردي الأطول الذي يمر عبر أنظمة القناة.

القيمة والاستدامة على المدى الطويل

من منظور دورة الحياة، توفر كابلات سبائك الألومنيوم مزايا اقتصادية مقنعة. تكلفتها الأولية أقل بكثير من الكابلات النحاسية المكافئة، كما أن توفير الوزن يقلل من التكاليف الثانوية عبر المشروع - بدءًا من الشحن والتجهيزات وحتى حجم علبة الكابلات وتصميم الدعم الهيكلي. على مدى عقود الخدمة الطويلة لتركيب الكابل، فإن التخلص من تدخلات الصيانة المرتبطة بالزحف والمخاطر المرتبطة بفشل الاتصال يضيف قيمة إضافية.

تعتبر الاستدامة أحد الاعتبارات ذات الأهمية المتزايدة في قرارات المواصفات الكهربائية. يعد الألومنيوم أحد أكثر المعادن المتوفرة بكثرة والأكثر قابلية لإعادة التدوير على وجه الأرض. في نهاية عمرها الافتراضي، يمكن استرداد كابلات سبائك الألومنيوم وإعادة تدويرها بكفاءة عالية، مما يساهم في تحقيق أهداف الاقتصاد الدائري وتقليل البصمة البيئية لمشاريع البنية التحتية الكهربائية. بالنسبة للمهندسين وأصحاب المشاريع الذين يسعون إلى التوافق مع معايير المباني الخضراء، فإن إمكانية إعادة التدوير هذه تضيف بعدًا آخر إلى حالة أنظمة موصلات سبائك الألومنيوم بدلاً من بدائل النحاس.

كابلات سبائك الألومنيوم - سواء تم تحديدها ككابلات سبائك الألومنيوم أحادية النواة لتطبيقات التغذية عالية السعة أو كابلات سبائك الألومنيوم متعددة النواة لشبكات التوزيع المرنة - تمثل تقنية ناضجة ومثبتة جيدًا وتستحق دراسة جادة في أي مشروع كهربائي حديث. إن الجمع بين الأداء الميكانيكي المعزز وسلامة الاتصال وكفاءة الوزن والقيمة الاقتصادية طويلة المدى يجعلها واحدة من أكثر خيارات الموصلات العملية المتاحة اليوم.

لماذا تعيد الصناعة التفكير في مواد الموصلات؟

مع نمو المشاريع الكهروضوئية على نطاق المرافق من حيث الحجم والتعقيد، أصبحت تكلفة مكونات توازن النظام تخضع لتدقيق مكثف. ومن بين هذه الكابلات، تمثل كابلات التيار المستمر جزءًا كبيرًا من إجمالي نفقات المشروع. لعقود من الزمن، كان النحاس هو المادة الموصلة الافتراضية في منشآت الطاقة الشمسية، حيث تم تقديره بسبب موصليته العالية ومرونته وخصائص الأداء المفهومة جيدًا. ومع ذلك، فإن ارتفاع أسعار النحاس والتقدم في تكنولوجيا كابلات الألومنيوم دفع المهندسين وفرق المشتريات إلى إلقاء نظرة جديدة على كابلات الطاقة الشمسية المصنوعة من الألومنيوم كبديل موثوق - خاصة بالنسبة للمصفوفات الكهروضوئية الكبيرة المثبتة على الأرض حيث يمكن أن تمتد الكابلات إلى مئات الأمتار.

تتناول هذه المقالة الأبعاد الفنية والاقتصادية والعملية للتحول إلى كابلات الطاقة الشمسية المصنوعة من الألومنيوم في الأنظمة على نطاق المرافق، مما يمنح مطوري المشاريع المعلومات التي يحتاجونها لاتخاذ قرار مستنير.

الخواص الكهربائية: فهم فجوة الموصلية

العيب الأكثر شيوعًا هو كابل الطاقة الشمسية من الألومنيوم هو انخفاض الموصلية الكهربائية مقارنة بالنحاس. يتمتع الألومنيوم بموصلية تبلغ حوالي 61% من المعيار الدولي للنحاس الملدن (IACS)، مما يعني أنه لكي يحمل نفس التيار مثل موصل النحاس، يجب أن يحتوي موصل الألومنيوم على مساحة مقطع عرضي أكبر - عادةً ما تكون أكبر من 1.5 إلى 1.6 مرة. من الناحية العملية، فإن كابل ألومنيوم مقاس 35 مم² يعادل تقريبًا من حيث السعة كابل نحاسي مقاس 25 مم².

هذا الاختلاف في الحجم له عواقب حقيقية على ملء القناة وسعة علبة الكابلات وتوافق الموصل. ومع ذلك، بالنسبة لكابلات سلسلة DC على نطاق المرافق أو كابلات التغذية بين الصفوف حيث تكون المسارات الطويلة المستقيمة شائعة وتكون قيود المساحة أقل أهمية من التركيبات الموجودة على السطح، يمكن التحكم في المقطع العرضي الأكبر بشكل عام. المفتاح هو التصميم الدقيق للنظام منذ البداية، وذلك باستخدام حسابات انخفاض الجهد المناسبة التي تأخذ في الاعتبار مقاومة الألومنيوم.

مقارنة التكلفة: حيث يفوز كابل الطاقة الشمسية المصنوع من الألومنيوم

الدافع الأساسي لتحديد كابل الطاقة الشمسية المصنوع من الألومنيوم هو التكلفة. الألومنيوم أرخص بكثير من النحاس سواء كمادة خام أو في شكل كابلات مصنعة. على أساس الكيلوجرام الواحد، يكلف الألومنيوم عادة 60-70٪ أقل من النحاس. حتى مع الأخذ في الاعتبار الحاجة إلى زيادة حجم الموصل، فإن تكلفة الكابل الإجمالية لبديل الألومنيوم غالبًا ما تكون أقل بنسبة 30-40٪ من محلول النحاس المكافئ.

بالنسبة لمحطة الطاقة الكهروضوئية على نطاق المرافق والتي تتطلب عدة مئات من الكيلومترات من كابلات التيار المستمر، يمكن أن يترجم هذا الاختلاف إلى توفير مئات الآلاف من الدولارات. يوضح الجدول أدناه مقارنة مبسطة لتكلفة تطبيق كابل التغذية التمثيلي:

بالإضافة إلى تكاليف مواد الكابلات، تعمل الكثافة المنخفضة للألمنيوم أيضًا على تقليل نفقات النقل والمناولة - وهي ميزة مفيدة عند نقل براميل الكابلات الكبيرة عبر مواقع المشاريع الواسعة.

التحديات التقنية وكيفية معالجتها

يقدم كابل الطاقة الشمسية المصنوع من الألومنيوم تحديات هندسية يجب إدارتها بعناية. يؤدي تجاهل هذه المخاطر إلى فشل الاتصال وزيادة المقاومة ومخاطر الحريق المحتملة. وتشمل القضايا الأكثر أهمية ما يلي:

• الأكسدة عند النهايات: يتأكسد الألومنيوم بسرعة عند تعرضه للهواء، مكونًا طبقة أكسيد مقاومة. يجب أن تستخدم جميع نهايات كابلات الألومنيوم موصلات وعروات مصنفة خصيصًا لموصلات الألومنيوم، ويجب استخدام مركب مضاد للأكسدة أثناء التثبيت لمنع تراكم الأكسيد.
• التمدد الحراري: يتمدد الألمنيوم وينكمش أكثر من النحاس تحت التدوير الحراري. ومع مرور الوقت، يمكن أن يؤدي ذلك إلى تفكك الاتصالات. يعد استخدام موصلات محملة بنابض أو موصلات ذاتية التنصت مصممة للألمنيوم، والالتزام بمواصفات عزم الدوران الصحيحة، أمرًا ضروريًا لتحقيق الموثوقية على المدى الطويل.
• المرونة ونصف قطر الانحناء: موصلات الألومنيوم أقل مرونة من النحاس. يستخدم كابل الطاقة الشمسية المصنوع من الألومنيوم الحديث نوى الألومنيوم المضغوطة أو المجدولة لتحسين المرونة، ولكن لا يزال يتعين على القائمين على التركيب مراعاة الحد الأدنى من نصف قطر الانحناء الخاص بالشركة المصنعة لتجنب تلف الموصل أثناء السحب والتوجيه.
• التآكل الجلفاني: عندما تتلامس موصلات الألومنيوم مع معادن مختلفة، يمكن أن يحدث التآكل الجلفاني. يجب استخدام موصلات ثنائية المعدن مناسبة أو مواد عازلة في جميع نقاط التحول.

المعايير والشهادات لكابلات الطاقة الشمسية المصنوعة من الألومنيوم

ليست كل كابلات الألومنيوم مناسبة للتطبيقات الكهروضوئية. تتطلب المشروعات على نطاق المرافق كابلات تلبي المعايير الخاصة بالطاقة الكهروضوئية المعترف بها لضمان الأداء طويل الأمد في ظل الظروف الخارجية القاسية، بما في ذلك التعرض للأشعة فوق البنفسجية ودرجات الحرارة القصوى والضغط الميكانيكي. تشمل الشهادات ذات الصلة التي يجب البحث عنها ما يلي:

• إن 50618 / إيك 62930: المعيار الأوروبي والدولي الأساسي لكابلات التركيب الكهروضوئية، والذي يغطي متطلبات المقاومة الحرارية والأشعة فوق البنفسجية والكيميائية.
• يو ال 4703: معيار أمريكا الشمالية للأسلاك الكهروضوئية، المطلوب للمشاريع في الولايات المتحدة وكندا.
• TÜV وشهادات الطرف الثالث الأخرى: يوفر الاختبار المستقل والاعتماد من قبل هيئات مثل TÜV Rheinland أو Bureau Veritas ضمانًا إضافيًا لجودة المنتج والامتثال.

يجب على فرق المشتريات التحقق من أن أي منتج لكابلات الطاقة الشمسية المصنوعة من الألومنيوم يحمل الشهادات المناسبة لولاية المشروع وأن الوثائق متاحة للفحص من قبل السلطة ذات الاختصاص (AHJ) أو مهندس المقرض.

التطبيقات الأفضل: مكان نشر كابل الطاقة الشمسية المصنوع من الألومنيوم

لا يعتبر كابل الطاقة الشمسية المصنوع من الألومنيوم متفوقًا عالميًا، ولكنه يتفوق في سيناريوهات محددة. إن فهم المكان الذي تضيف فيه أكبر قيمة يساعد فرق المشروع على نشره بشكل استراتيجي وليس كبديل شامل.

يعمل صندوق DC الموحد على وحدة التغذية العاكسة

غالبًا ما تمتد كابلات التغذية بالتيار المستمر ذات الجهد المتوسط هذه لمسافات طويلة في المصانع ذات النطاق الخدمي. إن الجمع بين متطلبات سعة التيار العالية، والتشغيل الطويل، والتوجيه الذي يمكن الوصول إليه في حوامل الكابلات يجعل هذا تطبيقًا مثاليًا للألمنيوم. يتم تحقيق أقصى قدر من التوفير في التكاليف، بينما تسمح ظروف التثبيت بحجم موصل أكبر دون صعوبة.

كابلات تجميع التيار المتردد

وعلى جانب التيار المتردد من المصنع، بدءًا من العاكسات وحتى محولات الجهد المتوسط، يتمتع الألومنيوم بتاريخ أطول من الاستخدام في توزيع الطاقة. تعتبر كابلات التيار المتردد المصنوعة من الألومنيوم من فئة المنفعة راسخة، ويمثل الانتقال إلى استخدام كابلات الطاقة الشمسية المصنوعة من الألومنيوم على جانب التيار المستمر امتدادًا طبيعيًا لممارسات الشراء والتركيب الحالية.

حيث يبقى النحاس هو المفضل

بالنسبة للكابلات ذات السلسلة القصيرة بين الوحدات الشمسية وصناديق التجميع - حيث تعد المرونة وأحجام الموصلات الصغيرة وسهولة التركيب في المساحات الضيقة من الأولويات - يظل النحاس هو الخيار الأفضل. يكون فرق التكلفة أصغر عند أطوال الكابلات الأقصر، وتكون مزايا المعالجة العملية للنحاس أكثر وضوحًا على مستوى الوحدة.

الحكم: بديل قابل للتطبيق مع الهندسة المناسبة

يعد كابل الطاقة الشمسية المصنوع من الألومنيوم بديلاً قابلاً للتطبيق حقًا للنحاس في المشاريع الكهروضوئية على نطاق المرافق، بشرط أن يتم تحديده وشرائه وتركيبه بشكل صحيح. إن وفورات التكلفة كبيرة وموثقة جيدًا، وقد عالجت تكنولوجيا كابلات الألومنيوم الحديثة العديد من المخاوف المتعلقة بالموثوقية والتي كانت تاريخيًا تثبط استخدامها في تطبيقات الطاقة الشمسية. تتمثل مفاتيح النجاح في اختيار المنتجات المعتمدة، واستخدام موصلات وأجهزة إنهاء متوافقة مع الألومنيوم، وتدريب فرق التثبيت على ممارسات المعالجة الصحيحة، وتصميم النظام من البداية مع أخذ الخصائص الكهربائية للألمنيوم في الاعتبار.

بالنسبة للمطورين ومقاولي EPC الذين يعملون في محطات كهروضوئية كبيرة مثبتة على الأرض، غالبًا ما توفر استراتيجية الكابلات الهجينة - الألومنيوم لتشغيل وحدات التغذية الطويلة، والنحاس للكابلات ذات السلسلة القصيرة - التوازن الأمثل بين كفاءة التكلفة والتطبيق العملي للتركيب. مع استمرار صناعة الطاقة الشمسية في خفض تكلفة الطاقة، تستحق كابلات الطاقة الشمسية المصنوعة من الألومنيوم مكانًا بارزًا في مجموعة أدوات المشتريات.

لماذا أصبح XLPE خيار العزل المهيمن للكابلات ذات الجهد العالي

لقد حل البولي إيثيلين المتقاطع، والمختصر عالميًا باسم XLPE، محل الورق المشرب بالزيت والعوازل البلاستيكية الحرارية المبكرة باعتبارها المادة المفضلة للكابلات ذات الجهد العالي عبر كل قطاع التطبيقات الرئيسي تقريبًا. تعمل عملية الربط المتقاطع - سواء تم تحقيقها من خلال معالجة البيروكسيد، أو معالجة رطوبة السيلان، أو تشعيع شعاع الإلكترون - على تحويل سلاسل البوليمر الخطية من البولي إيثيلين القياسي إلى شبكة حرارية ثلاثية الأبعاد. يوفر هذا التحول الهيكلي مجموعة من الخصائص التي لا تتطابق مع أي مادة عازلة منافسة عبر مجموعة كاملة من المتطلبات التي تفرضها خدمة الجهد العالي: سعة درجة حرارة تشغيل مرتفعة، وقوة عازلة فائقة، ومقاومة ممتازة لتشجير المياه تحت ضغط الجهد طويل المدى، وفقدان منخفض للعزل الكهربائي، والمتانة الميكانيكية من التثبيت خلال عقود من التحميل أثناء الخدمة.

بالنسبة للمهندسين الذين يحددون كابل XLPE لتطبيقات الجهد العالي في عام 2026، فإن عملية الاختيار تتضمن أكثر بكثير من مجرد اختيار فئة الجهد وحجم الموصل. لقد أدت برامج تحديث الشبكة، وتكامل الطاقة المتجددة، وتوسيع النقل الحضري تحت الأرض، ومتطلبات الموثوقية الصارمة بشكل متزايد إلى رفع المستوى الفني لكل مكون في سلسلة توصيل الطاقة. يتناول هذا الدليل القرارات الهندسية العملية التي تحدد ما إذا كان تركيب كابل XLPE يعمل كما هو مصمم طوال فترة الخدمة المقصودة.

فهم تسميات فئة الجهد وآثارها الهندسية

كابل XLPE للجهد العالي يتم تصنيع الخدمة عبر نطاق جهد واسع، ويعكس نظام التصنيف المستخدم من قبل الشركات المصنعة وهيئات المعايير بشكل مباشر المتطلبات الهندسية على كل مستوى. تغطي كابلات XLPE ذات الجهد المتوسط ​​عادةً النطاق من 6 كيلو فولت إلى 35 كيلو فولت وتستخدم على نطاق واسع في شبكات التوزيع والمرافق الصناعية والمحطات الفرعية وأنظمة تجميع الطاقة المتجددة. يمتد كابل XLPE عالي الجهد من 66 كيلو فولت إلى 220 كيلو فولت ويخدم تطبيقات مستوى النقل بما في ذلك البنية التحتية للشبكة الحضرية تحت الأرض، وكابلات تصدير مزارع الرياح البحرية، وإمدادات الطاقة الصناعية في مجمعات البتروكيماويات والتصنيع الكبيرة. يمثل كابل XLPE عالي الجهد، الذي يعمل عند 345 كيلوفولت، و400 كيلوفولت، و500 كيلوفولت، وما فوق، الحدود الحالية للتكنولوجيا ويتم نشره في ممرات النقل بالجملة حيث يلزم التوجيه تحت الأرض.

تفرض كل فئة جهد متطلبات مميزة على سمك العزل، وتصميم شاشة الموصل وشاشة العزل، واختيار الغلاف المعدني، وضوابط نظافة التصنيع المطبقة أثناء الإنتاج. في جهود النقل، يصبح وجود الملوثات أو الفراغات المجهرية في الجدار العازل XLPE مصدر قلق بالغ الأهمية للموثوقية لأن إجهاد المجال الكهربائي عند مستويات الجهد هذه يمكن أن يبدأ نشاط تفريغ جزئي في العيوب التي قد تكون غير مهمة عند جهد التوزيع. يجب على مهندسي المواصفات التحقق من أن عملية إنتاج الشركة المصنعة لكابل XLPE عالي الجهد تتضمن البثق الثلاثي في ​​ظل ظروف الغرفة النظيفة، مع شاشة الموصل، وعزل XLPE، وشاشة العزل المطبقة في مسار واحد مستمر للتخلص من تلوث الواجهة.

اختيار الموصل: المواد والبناء وتحجيم المقطع العرضي

الموصل هو النواة الحاملة للتيار لكل كابل XLPE لخدمة الجهد العالي، واختياره يتضمن المفاضلات بين الأداء الكهربائي، والخواص الميكانيكية، والوزن، والتكلفة. توفر الموصلات النحاسية موصلية أعلى لمقطع عرضي معين - أفضل بنسبة 60 بالمائة تقريبًا من الألومنيوم - مما يترجم إلى قطر كابل أصغر وحجم مادة عازلة أقل للحصول على سعة تيار مكافئة. ومع ذلك، تحمل الموصلات المصنوعة من الألومنيوم ميزة كبيرة من حيث التكلفة والوزن مما يجعلها الخيار المفضل للعديد من مشاريع الكابلات تحت الأرض ذات جهد النقل حيث تكون المقاطع العرضية للموصل كبيرة وتكون كتلة الموصل الإجمالية لكل كيلومتر في الدائرة محركًا مهمًا لتكلفة المشروع.

تشتمل خيارات إنشاء الموصلات لكابلات XLPE ذات الجهد العالي على تكوينات دائرية عادية ومجزأة ومدمجة من نوع Milliken. إن بناء ميليكين - الذي يتم فيه تجميع الموصل من عدة أجزاء معزولة بشكل فردي ملتوية معًا - هو ممارسة قياسية لكابلات نقل المقطع العرضي الكبيرة التي تزيد عن 1000 مم تقريبًا لأنه يمنع تأثير الجلد وفقدان تأثير القرب الذي قد يقلل بشكل كبير من القدرة الفعالة على حمل التيار لموصل كبير صلب أو تقليدي تقطعت به السبل عند ترددات الطاقة. بالنسبة للمهندسين الذين يقومون بتحديد حجم الموصلات، يجب أن يأخذ الحساب في الاعتبار ليس فقط تصنيف التيار المستمر في ظل ظروف التثبيت المحددة ولكن أيضًا متطلبات التحمل الحراري لدائرة القصر، والتي تحدد الحد الأدنى من المقطع العرضي المستقل عن التحليل الحراري للحالة المستقرة.

المعلمات الفنية الرئيسية التي يجب تحديدها عند شراء كابل XLPE عالي الجهد

يجب أن تتناول المواصفات الفنية الكاملة لكابل XLPE لتطبيقات الجهد العالي جميع المعلمات التالية لضمان أن المنتج المزود يلبي متطلبات التثبيت والتشغيل:

• الجهد المقدر (U0/U) وأعلى جهد للنظام Um، متوافق مع IEC 60840 للكابلات التي تزيد عن 30 كيلو فولت حتى 150 كيلو فولت أو IEC 62067 للكابلات التي تزيد عن 150 كيلو فولت
• مادة الموصل (النحاس أو الألومنيوم)، المقطع العرضي الاسمي بالملليمتر المربع، ونوع البناء (المجدول، ميليكن، المضغوط)
• السماكة الاسمية لعزل XLPE والحد الأدنى للسماكة، مع تأكيد عملية تصنيع البثق الثلاثي
• شاشة معدنية أو نوع غمد: شاشة سلكية نحاسية، أو شاشة شريطية نحاسية، أو غمد من الألومنيوم المموج، أو غمد من سبائك الرصاص، يتم تحديدها بناءً على مستوى تيار الخلل، وبيئة التثبيت، والتعرض للتآكل
• مادة الغلاف الخارجي: HDPE للدفن المباشر وتركيب مجاري الهواء، أو PVC حيث تنطبق متطلبات المرونة ومثبطات اللهب في تطبيقات دخول الأنفاق أو المباني
• الحد الأقصى لدرجة حرارة تشغيل الموصل (90 درجة مئوية متواصلة لـ XLPE، 250 درجة مئوية للدائرة القصيرة) وتصنيف الحمل الزائد في حالات الطوارئ
• اختبار النوع ومتطلبات الاختبار الروتيني وفقًا لمعايير IEC المعمول بها، بما في ذلك قياس التفريغ الجزئي، وقياس tan delta، واختبار جهد تحمل النبض

مقارنة خيارات الغلاف المعدني لكابلات XLPE ذات الجهد العالي

يخدم الغلاف المعدني أو طبقة الشاشة لكابل XLPE عالي الجهد العديد من الوظائف المهمة: فهو يوفر مسار عودة لشحن التيار وتيار العطل، ويحمي الكابل من المجالات الكهربائية الخارجية، ويحتوي على أي غاز متأين أو لهب في حالة حدوث عطل داخلي، وفي بعض الإنشاءات يوفر طبقة حماية ميكانيكية. إن الاختيار بين خيارات الغلاف المتاحة له آثار كبيرة على أداء الكابلات، ولوجستيات التثبيت، والموثوقية على المدى الطويل:

بيئة التثبيت وتأثيرها على تصنيف الكابلات وتصميمها

إن قدرة حمل التيار لكابل XLPE لخدمة الجهد العالي ليست خاصية ثابتة للكابل - إنها معلمة نظام تحددها البيئة الحرارية التي يعمل فيها الكابل. توفر المواصفة القياسية IEC 60287 منهجية الحساب القياسية لتصنيفات تيار الكابلات، مع مراعاة خسائر الموصل، وخسائر العزل الكهربائي، وخسائر الغلاف، والمقاومات الحرارية لطبقات بناء الكابلات ووسط التثبيت المحيط. يجب على المهندسين تطبيق معلمات خاصة بالموقع بدلاً من الاعتماد على تقييمات كتالوج الشركة المصنعة، والتي يتم حسابها عادةً لمجموعة محددة من الشروط المرجعية التي قد لا تتطابق مع التثبيت الفعلي.

تتضمن معلمات التثبيت الهامة التي تؤثر على التصنيف الحراري لكابل XLPE عالي الجهد المقاومة الحرارية للتربة لمسارات الدفن المباشرة، ودرجة الحرارة المحيطة عند عمق الكابل، وعوامل التصحيح التجميعية عندما تشترك دوائر متعددة في خندق مشترك أو بنك قناة، وعمق الدفن. في مشاريع النقل تحت الأرض في المناطق الحضرية حيث تحتوي مجاري الهواء على دوائر متعددة على مقربة من بعضها البعض، يمكن للتدفئة المتبادلة بين الكابلات أن تقلل من تصنيفات الدوائر الفردية بنسبة 20 إلى 40 بالمائة مقارنة بالتصنيف المرجعي للدائرة الواحدة. يتم تحديد مواد الردم الحرارية ذات المقاومة المنخفضة الخاضعة للرقابة - عادةً من 0.7 إلى 1.0 كم / وات - حول مجاري القنوات في المشاريع الحضرية للتخفيف من هذا التخفيض وتحقيق أقصى استفادة من سعة الكابلات المثبتة.

الالتزام بالمعايير ومتطلبات اختبار النوع لمشاريع 2026

يجب أن يكون شراء كابل XLPE للتطبيقات ذات الجهد العالي مرتبطًا بالمعايير الدولية أو الإقليمية المناسبة، وذلك لضمان الكفاءة الفنية وتلبية المتطلبات التعاقدية والتنظيمية للمشروع. معايير IEC الأساسية التي تحكم كابلات XLPE ذات الجهد العالي هي IEC 60840، والتي تغطي كابلات الطاقة العازلة المبثوقة وملحقاتها للجهود المقدرة التي تزيد عن 30 كيلو فولت حتى 150 كيلو فولت، والمعيار IEC 62067، الذي ينطبق على الكابلات ذات التصنيف فوق 150 كيلو فولت. يحدد كلا المعيارين برنامج اختبار النوع الذي يجب إكماله قبل قبول تصميم الكابل للاستخدام، والاختبارات الروتينية المطبقة على كل طول أسطوانة يتم تسليمها، واختبارات العينات التي يتم إجراؤها على أساس إحصائي طوال فترة الإنتاج.

تشتمل اختبارات النوع بموجب المواصفة IEC 60840 وIEC 62067 على اختبار الانحناء يتبعه قياس التفريغ الجزئي، وقياس دلتا تان عند درجة حرارة مرتفعة، واختبار جهد دورة التسخين الذي يتم إجراؤه على مدار 20 يومًا مع تجميع الكابل والملحقات كنظام كامل، واختبار جهد نبض البرق، واختبار نبض التبديل عند مستويات الجهد الأعلى. يتم إجراء هذه الاختبارات على مجموعات نظام الكابلات الكاملة - الكابل بالإضافة إلى المفاصل والنهايات - لأن الملحقات لا تقل أهمية عن موثوقية النظام مثل الكابل نفسه. يجب على المهندسين الذين يحددون كابل XLPE عالي الجهد للمشاريع الجديدة في عام 2026 أن يطلبوا من الشركات المصنعة تقديم تقارير اختبار النوع صالحة من مختبر طرف ثالث معتمد، مما يؤكد أن بناء الكابل الدقيق الذي يتم توفيره قد أكمل بنجاح تسلسل اختبار النوع الكامل.

اختيار الشركة المصنّعة التي تتمتع بالخبرة المناسبة في الإنتاج والتطبيق

تعتمد جودة كابل XLPE للخدمة ذات الجهد العالي بشكل حاسم على التحكم في عملية التصنيع عند مستوى يتجاوز بكثير ما يمكن التحقق منه من خلال الفحص الروتيني الوارد. البثق الثلاثي في ​​الغرفة النظيفة، وتفريغ عزل XLPE لإزالة المنتجات الثانوية المتشابكة، واتساق الأبعاد عبر طول الإنتاج الكامل، وإدارة الجودة الموثوقة في كل مرحلة بدءًا من استلام المواد الخام وحتى اختبار الأسطوانة النهائية - هذه هي القدرات التي تميز الشركات المصنعة التي تعمل كابلاتها بشكل موثوق على مدى عمر خدمة يصل إلى 40 عامًا عن تلك التي تقدم منتجاتها نتائج اختبار قبول كافية ولكنها تفشل في الخدمة قبل الأوان.

بالنسبة للمشاريع التي تشمل صناعات الطاقة الكهربائية، والبناء، والبتروكيماويات، والفضاء، والإلكترونيات، فإن العمل مع شركة تصنيع متخصصة في مجموعة كاملة من الكابلات المتقاطعة ذات الجهد العالي والمنخفض - إلى جانب الموصلات العلوية، والكابلات المقاومة للهب والمقاومة للحريق، وكابلات التحكم، والكابلات المتخصصة - يوفر مزايا عملية تتجاوز إمدادات الكابلات ذات الجهد العالي نفسها. تحافظ الشركة المصنعة المتخصصة والمتكاملة رأسيًا على أنظمة جودة متسقة عبر مجموعة منتجاتها، وتتفهم بيئات التطبيق لكل قطاع صناعي تخدمه، ويمكنها دعم متطلبات نظام الكابلات الكاملة للمشاريع المعقدة بدلاً من مطالبة المهندسين بإدارة العديد من الموردين المتخصصين لأنواع مختلفة من الكابلات داخل نفس التثبيت.

عند تقييم الشركات المصنعة لكابل XLPE للمشاريع ذات الجهد العالي، اطلب وثائق مفصلة لمواصفات خط البثق لمنشأة الإنتاج، وتصنيف الغرفة النظيفة، وسعة فرن تفريغ الغاز ومعلمات الدورة، وحساسية اختبار التفريغ الجزئي على خط الإنتاج، ونظام التتبع الذي يربط كل أسطوانة يتم تسليمها بسجلات الإنتاج الخاصة بها. تكشف هذه المستندات عن القدرة التصنيعية الفعلية وراء مطالبات الكتالوج التجاري وتوفر ضمانًا بأن الكبل المثبت سوف يلبي عمر التصميم الخاص به في ظروف الخدمة الصعبة للبنية التحتية للطاقة ذات الجهد العالي.

لماذا يعتبر أداء الكابلات الشمسية مهمًا في البيئات الخارجية القاسية

الكابلات الشمسية هي مكونات أساسية في أنظمة الطاقة الكهروضوئية، وهي مسؤولة عن نقل الطاقة الكهربائية بأمان وكفاءة بين الألواح الشمسية، والعاكسات، ومكونات النظام الأخرى. على عكس الأسلاك التقليدية، كابل الطاقة الشمسية الكهروضوئية يجب أن تعمل الحلول بشكل مستمر في البيئات الخارجية الصعبة حيث تكون الحرارة الشديدة والأشعة فوق البنفسجية والرطوبة والإجهاد الميكانيكي شائعة. يمكن أن يؤدي ضعف أداء الكابل إلى تدهور العزل، وفقدان الطاقة، وحتى مخاطر السلامة مثل الأعطال الكهربائية أو مخاطر الحريق.

اختيار ذات جودة عالية TÜV الكابلات الشمسية أو كابلات الطاقة الشمسية المعتمدة من TUV يضمن الامتثال للمعايير الدولية الصارمة ويوفر الثقة في أن الكابلات يمكنها تحمل الظروف القاسية على مدى فترات الخدمة الطويلة. نظرًا لأنه من المتوقع أن تعمل منشآت الطاقة الشمسية لمدة تتراوح بين 20 إلى 30 عامًا، فإن متانة الكابلات والمقاومة البيئية تعد من العوامل الحاسمة التي تؤثر على موثوقية النظام وتكاليف الصيانة.

التحديات البيئية التي تؤثر على متانة الكابلات الشمسية

تعرض المنشآت الشمسية الخارجية الكابلات الشمسية لضغوط بيئية متعددة في وقت واحد. يمكن أن تؤدي درجات الحرارة المحيطة المرتفعة جنبًا إلى جنب مع الإشعاع الشمسي إلى زيادة درجات حرارة الموصل بشكل كبير بما يتجاوز المستويات المقدرة. يؤدي التعرض للأشعة فوق البنفسجية إلى تكسير المواد العازلة البوليمرية تدريجيًا، في حين أن الرطوبة والرطوبة يمكن أن تخترق هياكل الكابلات سيئة التصميم، مما يؤدي إلى التآكل أو فشل العزل.

عوامل الإجهاد البيئي الرئيسية

• الحرارة الشديدة الناتجة عن أشعة الشمس المباشرة ودرجات الحرارة المحيطة المرتفعة
• التعرض المستمر للأشعة فوق البنفسجية
• المطر والرطوبة واحتمال غمر المياه
• التآكل الميكانيكي الناجم عن حركة الرياح أو التثبيت
• التعرض للمواد الكيميائية من الملوثات أو البيئات الزراعية

تم تصميم الكابلات الشمسية المعتمدة من TUV خصيصًا لمقاومة هذه الضغوط البيئية من خلال مواد العزل المتقدمة، والأغلفة القوية، وتصميمات الموصلات المتخصصة.

تقنيات المواد التي تعزز أداء الكابلات الشمسية

تحدد المواد المستخدمة في بناء كابلات الطاقة الشمسية الكهروضوئية الأداء بشكل مباشر في ظل الظروف البيئية القاسية. يتم استخدام مواد العزل المتقاطعة من البولي إيثيلين (XLPE) والشعاع الإلكتروني بشكل شائع لأنها توفر ثباتًا حراريًا ممتازًا ومقاومة للأشعة فوق البنفسجية وقوة ميكانيكية. تحافظ هذه المواد على مرونتها حتى في ظل تقلبات درجات الحرارة، مما يقلل من خطر التشقق أو التشوه.

غالبًا ما تشتمل كابلات TÜV الشمسية عالية الجودة على موصلات نحاسية معلبة، مما يعمل على تحسين مقاومة التآكل والتوصيل الكهربائي بمرور الوقت. تعمل تصميمات العزل مزدوجة الطبقة على تعزيز الحماية ضد التعرض البيئي، مما يجعلها مناسبة للتركيبات الخارجية طويلة المدى.

مقارنة مواد الكابلات الشمسية المشتركة

تقييمات درجات الحرارة واعتبارات الاستقرار الحراري

يعد تحمل درجة الحرارة أحد أهم العوامل عند اختيار الكابلات الشمسية للبيئات شديدة الحرارة. يتم عادةً تصنيف منتجات كابلات الطاقة الشمسية الكهروضوئية عالية الأداء للتشغيل المستمر عند درجات حرارة تصل إلى 90 درجة مئوية أو أعلى، مع قدرات تحميل زائد قصيرة المدى تتجاوز 120 درجة مئوية. في المناخات الصحراوية أو الاستوائية، يمكن أن ترتفع درجات حرارة سطح الكابل بشكل كبير فوق درجات حرارة الهواء المحيط بسبب الإشعاع الشمسي.

تخضع الكابلات الشمسية المعتمدة من TUV لاختبارات صارمة للشيخوخة الحرارية لضمان سلامة العزل على مدى فترات طويلة. يؤدي اختيار الكابلات ذات هوامش درجات الحرارة الأعلى إلى تقليل مخاطر التدهور وتحسين طول عمر النظام بشكل عام.

مقاومة للأشعة فوق البنفسجية وحماية من الطقس الخارجي

تعد مقاومة الأشعة فوق البنفسجية أمرًا بالغ الأهمية للتركيبات الشمسية الخارجية لأن التعرض لأشعة الشمس لفترة طويلة يمكن أن يسبب تشقق العزل وتغير اللون والهشاشة. تستخدم كابلات TÜV الشمسية عالية الجودة مركبات مثبتة للأشعة فوق البنفسجية وإضافات متخصصة لمنع انهيار المواد. تحافظ هذه المواد على المرونة والسلامة الهيكلية حتى بعد سنوات من التعرض لها.

تشمل الحماية من الطقس أيضًا مقاومة الأوزون ودخول الرطوبة ودورة درجة الحرارة. توفر الكابلات الشمسية مزدوجة العزل والمزودة بغلاف خالٍ من الهالوجين حماية معززة مع تقليل التأثير البيئي وتحسين أداء السلامة من الحرائق.

القوة الميكانيكية ومتانة التثبيت

غالبًا ما يتم التغاضي عن المتانة الميكانيكية ولكنها تلعب دورًا رئيسيًا في طول عمر الكابل. تواجه منشآت الطاقة الشمسية حركة ناجمة عن الرياح والتمدد الحراري وإجهاد التركيب. يجب أن توفر تصميمات كابلات الطاقة الشمسية الكهروضوئية المرونة مع الحفاظ على القوة الميكانيكية لمنع تلف الموصل أو فشل العزل.

تساعد الأغلفة الخارجية المقاومة للتآكل وطبقات العزل المعززة على حماية الكابلات أثناء التركيب والتشغيل. في مزارع الطاقة الشمسية الكبيرة، قد يتم توجيه الكابلات تحت الأرض أو من خلال حوامل الكابلات، مما يتطلب حماية ميكانيكية إضافية مثل أنظمة التدريع أو القنوات.

الشهادات والمعايير: ما أهمية موافقة TÜV

تعتبر الشهادة مؤشرًا رئيسيًا لجودة الكابل وموثوقيته. تلبي كابلات الطاقة الشمسية TÜV والكابلات الشمسية المعتمدة من TUV المعايير المعترف بها عالميًا للسلامة والمقاومة البيئية والأداء الكهربائي. تتضمن هذه الشهادات اختبارات مكثفة لمقاومة الأشعة فوق البنفسجية، وتحمل درجات الحرارة، وتثبيط اللهب، والمتانة الميكانيكية.

إن استخدام كابلات الطاقة الشمسية المعتمدة يقلل من المخاطر المرتبطة بالفشل المبكر ويضمن الامتثال للمتطلبات التنظيمية. بالنسبة للمنشآت التجارية وعلى نطاق المرافق، غالبًا ما تكون الشهادة إلزامية للموافقة على المشروع والتغطية التأمينية.

إرشادات الاختيار العملية للمهندسين والمركبين

يتطلب اختيار أفضل كابلات الطاقة الشمسية للبيئات الخارجية القاسية عملية تقييم منظمة تأخذ في الاعتبار الأداء الفني وظروف التثبيت. يجب على المهندسين والقائمين بالتركيب تقييم المخاطر البيئية والمتطلبات الكهربائية واعتبارات الصيانة طويلة المدى.

• التحقق من تقييمات درجة الحرارة وأداء الشيخوخة الحرارية
• اختر مواد عازلة مقاومة للأشعة فوق البنفسجية ومقاومة للعوامل الجوية
• تأكيد شهادة TÜV أو المعايير المماثلة
• النظر في الحماية الميكانيكية وطرق التثبيت
• تقييم جودة الموصل ومقاومته للتآكل
• التخطيط لتكلفة دورة الحياة وإمكانية الوصول إلى الصيانة

الخلاصة: اختيار كابلات الطاقة الشمسية لتحقيق الموثوقية الخارجية على المدى الطويل

إن أفضل كابلات الطاقة الشمسية للحرارة الشديدة والتعرض للأشعة فوق البنفسجية والبيئات الخارجية هي تلك المصممة خصيصًا لضمان المتانة والاستقرار الحراري والمقاومة البيئية. توفر كابلات الطاقة الشمسية TÜV والكابلات الشمسية المعتمدة من TUV موثوقية مثبتة من خلال الاختبارات المعتمدة وتقنيات المواد المتقدمة، مما يجعلها اختيارات مثالية لتركيبات الطاقة الشمسية المطلوبة.

ومن خلال التقييم الدقيق لدرجات الحرارة، ومقاومة الأشعة فوق البنفسجية، والمتانة الميكانيكية، ومعايير الاعتماد، يمكن للمهندسين والقائمين بالتركيب اختيار حلول كابلات الطاقة الشمسية الكهروضوئية التي تضمن أداء النظام وسلامته على المدى الطويل. إن الاستثمار في الكابلات عالية الجودة لا يحمي البنية التحتية الكهربائية فحسب، بل يزيد أيضًا من كفاءة وعمر أنظمة الطاقة الشمسية في الظروف البيئية الصعبة.

في العالم الحديث، تعد الاستدامة مصدر قلق رئيسي للصناعات في جميع أنحاء العالم. مع تحرك العالم نحو طاقة أنظف وتقنيات صديقة للبيئة، ارتفع الطلب على المزيد من المواد الصديقة للبيئة في الأنظمة الكهربائية. إحدى هذه المواد التي تكتسب أهمية كبيرة هي سبائك الألومنيوم، خاصة في شكل كابلات سبائك الألومنيوم أحادية النواة. لقد أصبحت هذه الكابلات عنصرا أساسيا في السعي إلى إيجاد حلول كهربائية أكثر استدامة، وذلك بسبب مزيجها الفريد من الأداء، وفعالية التكلفة، والفوائد البيئية.

ما هي كابلات سبائك الألومنيوم أحادية النواة؟

جوهر واحد كابلات سبائك الألومنيوم هي كابلات كهربائية مصنوعة من موصلات سبائك الألومنيوم، وتتكون عادة من سلك واحد. تعمل سبائك الألومنيوم مع عناصر أخرى مثل المغنيسيوم والسيليكون على تحسين خواصه الميكانيكية والكهربائية مقارنة بالألمنيوم النقي. تُستخدم هذه الكابلات بشكل شائع في نقل الطاقة وتوزيعها، مما يوفر بديلاً أخف وأكثر مرونة للكابلات النحاسية التقليدية.

توفر كابلات سبائك الألومنيوم العديد من المزايا مقارنة بالأسلاك النحاسية التقليدية، بما في ذلك التكلفة المنخفضة والوزن المنخفض والأداء الأفضل في بعض التطبيقات. على الرغم من أنها قد لا تمتلك نفس الموصلية الكهربائية مثل النحاس، إلا أن أدائها في معظم أنظمة الطاقة أكثر من كافٍ، مما يجعلها خيارًا جذابًا للحلول المستدامة.

الفوائد الرئيسية لكابلات سبائك الألومنيوم أحادية النواة

جوهر واحد aluminum alloy cables are a sustainable choice for several reasons. Their material properties and energy efficiency contribute significantly to reducing the environmental impact of electrical systems. Some of the key benefits include:

• بصمة كربون أقل: يتطلب إنتاج سبائك الألومنيوم طاقة أقل مقارنة بالنحاس، مما يجعل كابلات سبائك الألومنيوم بديلاً أكثر استدامة. بالإضافة إلى ذلك، يتميز الألومنيوم بوفرة وأسهل في إعادة التدوير، مما يقلل من التأثير البيئي المرتبط باستخراج المواد الخام والنفايات.
• انخفاض الوزن واستخدام المواد: إحدى المزايا الأساسية لكابلات سبائك الألومنيوم أحادية النواة هي وزنها المنخفض مقارنة بالكابلات النحاسية. يؤدي هذا التخفيض في الوزن إلى تقليل تكاليف النقل والتركيب، فضلاً عن التأثير البيئي لعملية التصنيع. علاوة على ذلك، يمكن تصميم سبائك الألومنيوم لتوفير قوة مماثلة للنحاس مع استخدام مواد أقل، مما يعزز استدامتها.
• كفاءة الطاقة: توفر كابلات سبائك الألومنيوم أحادية النواة مقاومة منخفضة وموصلية عالية، مما يضمن الحد الأدنى من فقدان الطاقة أثناء نقل الطاقة. تساعد هذه الكفاءة العالية على تقليل هدر الطاقة وتقليل البصمة الكربونية لأنظمة الطاقة. كما يساهم النقل الأكثر كفاءة للكهرباء في أنظمة الشبكة المستدامة وتكامل الطاقة المتجددة.
• المتانة وطول العمر: إن الخصائص المقاومة للتآكل التي تتميز بها كابلات سبائك الألومنيوم تجعلها مثالية للاستخدام في البيئات القاسية. مع العزل والحماية المناسبين، يمكن لهذه الكابلات أن تدوم لعقود من الزمن دون أن تتدهور، مما يقلل الحاجة إلى الاستبدال المتكرر ويقلل النفايات.
• فعالية التكلفة: تتميز كابلات سبائك الألومنيوم عمومًا بأسعار معقولة أكثر من الكابلات النحاسية، مما يجعلها خيارًا جذابًا لكل من المشاريع واسعة النطاق والمستهلكين المهتمين بالتكلفة. وتعني هذه التكلفة المنخفضة أن الأنظمة الكهربائية المستدامة أصبحت أكثر سهولة، مما يساعد على تسريع اعتماد التقنيات الخضراء.

تطبيقات كابلات سبائك الألومنيوم أحادية النواة في الحلول المستدامة

إن تعدد الاستخدامات والفوائد البيئية لكابلات سبائك الألومنيوم أحادية النواة تجعلها خيارًا مثاليًا لمجموعة واسعة من التطبيقات في نقل الطاقة وتوزيعها. فيما يلي بعض المجالات الرئيسية التي تساهم فيها هذه الكابلات في الحلول الكهربائية المستدامة:

• تكامل الطاقة المتجددة: مع تحول العالم بشكل متزايد إلى مصادر الطاقة المتجددة مثل طاقة الرياح والطاقة الشمسية، تتزايد الحاجة إلى بنية تحتية كهربائية موثوقة وفعالة. تُستخدم كابلات سبائك الألومنيوم أحادية النواة لربط أنظمة الطاقة المتجددة بالشبكة، مما يوفر حلاً فعالاً وفعالاً من حيث التكلفة لنقل الكهرباء المولدة بواسطة الألواح الشمسية وتوربينات الرياح ومصادر الطاقة المتجددة الأخرى.
• الشبكات الذكية: يتسارع التحول نحو الشبكات الذكية، التي تتيح توزيع الطاقة بشكل أكثر كفاءة ومرونة واستجابة. تعتبر كابلات سبائك الألومنيوم أحادية النواة مناسبة تمامًا لتطبيقات الشبكة الذكية، حيث تعد كفاءتها في استخدام الطاقة وقدرتها على التعامل مع الأحمال العالية دون حرارة زائدة أمرًا بالغ الأهمية لإدارة تدفقات الطاقة الديناميكية ودمج مصادر التوليد الموزعة.
• البنية التحتية لشحن المركبات الكهربائية (EV): يتطلب الاعتماد المتزايد للسيارات الكهربائية (EVs) توسيع شبكات الشحن. تُستخدم كابلات سبائك الألومنيوم في تركيب محطات شحن المركبات الكهربائية، مما يوفر حلاً مستدامًا وخفيف الوزن وفعال من حيث التكلفة لدعم كهربة وسائل النقل.
• أنظمة الطاقة تحت الأرض: نظرًا لتصميمها الخفيف والمرن، فإن كابلات سبائك الألومنيوم أحادية النواة مثالية للاستخدام في أنظمة الطاقة تحت الأرض. تعتبر هذه الأنظمة حاسمة للحد من التأثير البيئي لخطوط الطاقة الهوائية وغالباً ما تستخدم في المناطق الحضرية ذات الكثافة السكانية العالية، وكذلك في المواقع الحساسة بيئياً.

كيف تساعد كابلات سبائك الألومنيوم أحادية النواة في تحقيق الأهداف المستدامة

مع سعي البلدان والصناعات لتحقيق أهداف الاستدامة وتقليل انبعاثات الكربون، يصبح دور كابلات سبائك الألومنيوم أحادية النواة أكثر أهمية. تساعد هذه الكابلات على تحقيق العديد من أهداف الاستدامة الرئيسية، بما في ذلك:

• تقليل انبعاثات الكربون: من خلال تحسين كفاءة نقل الطاقة واستخدام طاقة أقل في الإنتاج، تساهم كابلات سبائك الألومنيوم في تقليل انبعاثات الكربون بشكل عام في قطاع الطاقة.
• كفاءة استخدام الموارد: تستخدم كابلات سبائك الألومنيوم مواد وفيرة وقابلة لإعادة التدوير، مما يقلل الضغط على الموارد النادرة مثل النحاس. وهذا يساهم في إدارة أكثر استدامة للموارد في الصناعة الكهربائية.
• عمر أطول: تضمن المتانة والمقاومة للتآكل للكابلات المصنوعة من سبائك الألومنيوم أن تدوم لفترة أطول دون الحاجة إلى استبدال متكرر. وهذا يقلل من التأثير البيئي الإجمالي للتصنيع والتخلص من النفايات.

الاستنتاج

جوهر واحد aluminum alloy cables play a critical role in advancing sustainable electrical solutions. Their combination of energy efficiency, cost-effectiveness, and environmental benefits make them a preferred choice for modern power transmission and distribution systems. As industries continue to prioritize sustainability, the adoption of aluminum alloy cables will only increase, helping to build a more sustainable, efficient, and eco-friendly electrical infrastructure for the future.

XLPE (البولي إيثيلين المتقاطع) معزول كابلات الطاقة اكتسبت شعبية سريعة في صناعة نقل الطاقة، لتصبح الاختيار المفضل لتطبيقات الجهد العالي. مع التقدم في البنية التحتية الكهربائية والحاجة إلى حلول أكثر موثوقية وكفاءة ومتانة، توفر كابلات الطاقة المعزولة بـ XLPE مجموعة من المزايا التي تجعلها الخيار المفضل على كابلات PVC التقليدية (البولي فينيل كلورايد). تستكشف هذه المقالة سبب تحول كابلات XLPE إلى معيار الصناعة لتطبيقات الجهد العالي وتفحص العوامل الرئيسية التي تساهم في اعتمادها المتزايد.

فهم كابلات الطاقة المعزولة بـ XLPE

تم تصميم كابلات الطاقة المعزولة XLPE للاستخدام في أنظمة النقل الكهربائية ذات الجهد العالي. يتكون قلب الكابل عادة من موصلات النحاس أو الألومنيوم، في حين أن العزل مصنوع من البولي إيثيلين المتقاطع. تعمل عملية الربط المتقاطع على تحسين خصائص البولي إيثيلين، مما يجعله أكثر مقاومة للحرارة ومتينًا ومقاومًا للتحلل الكيميائي. تُستخدم كابلات XLPE على نطاق واسع في تطبيقات توزيع الطاقة المختلفة، بما في ذلك أنظمة الطاقة تحت الأرض والمحطات الكهربائية الفرعية ومشاريع الطاقة المتجددة.

كان اعتماد الكابلات المعزولة بـ XLPE مدفوعًا بأدائها المتفوق في البيئات ذات الجهد العالي. يمكن لهذه الكابلات التعامل مع درجات الحرارة المرتفعة، وتوفير خصائص عزل أفضل، وتحسين كفاءة الطاقة بشكل عام. ونتيجة لذلك، فإنها غالبا ما تستخدم لنقل الطاقة لمسافات طويلة وفي التطبيقات التي تتطلب مستوى عال من الموثوقية.

الفوائد الرئيسية لكابلات الطاقة المعزولة بـ XLPE

يمكن أن تعزى الشعبية المتزايدة لكابلات الطاقة المعزولة بـ XLPE إلى العديد من المزايا الرئيسية التي تميزها عن الأنواع الأخرى من الكابلات، خاصة في التطبيقات ذات الجهد العالي:

• مقاومة حرارية أعلى: من أهم مميزات عزل XLPE هو قدرته على تحمل درجات الحرارة الأعلى مقارنة بمادة PVC أو المواد العازلة الأخرى. يمكن أن يعمل XLPE عادةً عند درجات حرارة تصل إلى 90 درجة مئوية بشكل مستمر ويمكنه تحمل درجات الحرارة القصوى قصيرة المدى البالغة 130 درجة مئوية. وهذا يجعل الكابلات المعزولة بـ XLPE مثالية لأنظمة الجهد العالي حيث تكون إدارة الحرارة أمرًا بالغ الأهمية.
• العزل الكهربائي المحسن: يوفر XLPE عزلًا كهربائيًا فائقًا، وهو أمر ضروري للحفاظ على سلامة وكفاءة أنظمة الجهد العالي. تسمح قوة العزل الكهربائي لعزل XLPE للكابلات بالحفاظ على مستوى عالٍ من الأداء حتى في ظل الظروف الصعبة، مما يقلل من احتمالية الأعطال أو الأعطال.
• زيادة المتانة وطول العمر: تعمل عملية الربط المتقاطع المستخدمة في كابلات XLPE على تعزيز مقاومتها للعوامل البيئية مثل الأشعة فوق البنفسجية والرطوبة والتعرض للمواد الكيميائية. تعتبر هذه المتانة أمرًا بالغ الأهمية لضمان طول عمر الكابلات ذات الجهد العالي، خاصة في التركيبات الخارجية وتحت الأرض.
• انخفاض فقدان الطاقة: تتميز الكابلات المعزولة بـ XLPE بفقد طاقة أقل مقارنة بالكابلات التقليدية. تقلل خصائص العزل المحسنة لـ XLPE من خطر تسرب الطاقة، والذي يمكن أن يحدث بسبب سوء العزل. ونتيجة لذلك، توفر هذه الكابلات نقلًا أكثر كفاءة للطاقة عبر مسافات طويلة.
• قوة ميكانيكية أفضل: تم تصميم الكابلات المعزولة بـ XLPE لتحمل الضغوط الميكانيكية مثل الانحناء والتأثير والتوتر. وهذا يجعلها أكثر ملاءمة للبيئات الصعبة حيث يشكل الضرر المادي مصدر قلق، كما هو الحال في مواقع البناء أو المناطق المعرضة للنشاط الزلزالي.

تطبيقات كابلات الطاقة المعزولة XLPE

تُستخدم كابلات الطاقة المعزولة بـ XLPE على نطاق واسع في قطاعات مختلفة من صناعة الطاقة نظرًا لقدرتها على التعامل مع النقل عالي الجهد لمسافات طويلة بكفاءة. تتضمن بعض التطبيقات الشائعة ما يلي:

• نقل الطاقة: تُستخدم كابلات XLPE على نطاق واسع في أنظمة نقل الطاقة لنقل الكهرباء ذات الجهد العالي من محطات توليد الطاقة إلى المحطات الفرعية، وفي النهاية إلى المستخدمين النهائيين. إن قوتها العازلة العالية ومتانتها تجعلها مثالية للنقل لمسافات طويلة، حيث تكون الموثوقية أمرًا بالغ الأهمية.
• الكابلات تحت الأرض والبحرية: تُستخدم الكابلات المعزولة بـ XLPE بشكل شائع لخطوط الطاقة تحت الأرض والبحرية، حيث يمكن للعوامل البيئية مثل الرطوبة وتغيرات درجات الحرارة والضغط المادي أن تؤثر على سلامة الأنواع الأخرى من الكابلات. يضمن البناء القوي لكابلات XLPE أداءً موثوقًا في هذه البيئات الصعبة.
• أنظمة الطاقة المتجددة: مع تزايد انتشار مصادر الطاقة المتجددة مثل طاقة الرياح والطاقة الشمسية، يتم استخدام كابلات XLPE لربط أنظمة الطاقة هذه بالشبكة. إن قدرة كابلات XLPE على تحمل الظروف البيئية القاسية تجعلها مثالية للاستخدام في مشاريع الطاقة المتجددة الموجودة في المناطق النائية أو البحرية.
• التطبيقات الصناعية: تستخدم العديد من المنشآت الصناعية كابلات XLPE لتوزيع الطاقة الداخلية، حيث تكون أنظمة الجهد العالي مطلوبة للآلات الثقيلة وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وغيرها من المعدات الحيوية. إن متانة XLPE ومقاومتها للحرارة تجعلها مناسبة تمامًا للبيئات الصناعية ذات المتطلبات التشغيلية العالية.

لماذا تعتبر كابلات الطاقة المعزولة بـ XLPE هي معيار الصناعة

إن الجمع بين المقاومة الحرارية الفائقة والمتانة المحسنة وكفاءة الطاقة المحسنة جعل كابلات الطاقة المعزولة بـ XLPE الخيار المفضل لتطبيقات الجهد العالي في صناعة الطاقة. تساهم هذه العوامل في التحول المتزايد من كابلات PVC التقليدية إلى كابلات XLPE في أنظمة نقل وتوزيع الطاقة في جميع أنحاء العالم.

بالإضافة إلى مزاياها التقنية، توفر كابلات XLPE فوائد اقتصادية. يؤدي عمرها الأطول وانخفاض الحاجة إلى الصيانة إلى انخفاض تكاليف التشغيل بمرور الوقت. علاوة على ذلك، فإن قدرة كابلات XLPE على تحمل الضغوط البيئية تقلل من احتمالية الأعطال، مما يساهم في تعزيز موثوقية النظام وتقليل وقت التوقف عن العمل.

الاستنتاج

أصبحت كابلات الطاقة المعزولة بـ XLPE معيارًا صناعيًا لتطبيقات الجهد العالي نظرًا لمجموعة فوائدها الرائعة. إن أدائها المتفوق في درجات الحرارة القصوى، والموثوقية العالية، والعمر الطويل، وكفاءة الطاقة يجعلها الخيار الأمثل لأنظمة نقل الطاقة، وخاصة في البنية التحتية الحيوية. مع استمرار نمو الطلب على أنظمة كهربائية أكثر موثوقية وكفاءة، ستلعب كابلات XLPE دورًا حاسمًا في تشغيل المستقبل.

فهم أين يحدث فقدان الطاقة بالفعل في الأنظمة الكهروضوئية

عندما يناقش المهندسون فقدان الطاقة في المشاريع الكهروضوئية، غالبًا ما يتجه الاهتمام مباشرة إلى الألواح أو العاكسات. بعد الكابلات الشمسية تؤثر بهدوء على كل كيلووات ينتقل من الوحدات إلى اتصال الشبكة. تتراكم المقاومة الكهربائية، وجودة الاتصال، ومسافة التوجيه، والتراكم الحراري على طول مسارات الكابلات، مما يؤدي إلى انخفاض الجهد القابل للقياس وعدم كفاءة التحويل. في المصفوفات الكهروضوئية واسعة النطاق، حتى نسبة الخسارة الصغيرة لكل سلسلة يمكن أن تترجم إلى تأثير كبير على الإيرادات السنوية.

ينشأ فقدان الطاقة عادةً من ثلاثة عوامل مرتبطة بالكابل: مقاومة الموصل، والإنهاء السيئ، والتدهور البيئي. تزداد المقاومة مع طول الكابل وتقل مع المقطع العرضي للموصل. تقدم الموصلات دون المستوى المطلوب الانحناء الدقيق والحرارة. وفي الوقت نفسه، يؤدي التعرض للأشعة فوق البنفسجية ودخول الرطوبة وتقادم العزل إلى تقليل الأداء ببطء بمرور الوقت. تم تصميم كابلات الطاقة الشمسية عالية الجودة لمعالجة هذه المشكلات الثلاثة في وقت واحد بدلاً من معالجتها كقضايا معزولة.

كيف تؤثر المواد الموصلة والتصميم على نقل الطاقة

يؤثر نقاء النحاس وهندسة الجدائل بشكل مباشر على مدى كفاءة تدفق التيار عبر الكابلات الشمسية. يقلل النحاس عالي النقاء من المقاومة الداخلية، بينما تعمل الموصلات الدقيقة على تحسين المرونة دون التضحية بالتوصيل. في التركيبات العملية، يكون هذا مهمًا أثناء التوجيه عبر أسطح المنازل أو من خلال حوامل الكابلات، حيث لا يمكن تجنب الانحناءات الأكثر إحكامًا.

خصائص الموصل الرئيسية للتقييم

• نحاس خالي من الأكسجين أو عالي النقاء لتقليل خسائر المقاومة
• تجديل جيد للمرونة الميكانيكية وضغط اتصال ثابت
• منطقة مستعرضة دقيقة لتلبية متطلبات الحمل الحالية

من خلال خبرتنا الميدانية، تظل الموصلات ذات الحجم الصغير أحد الأسباب الأكثر شيوعًا لفقدان الطاقة الذي يمكن تجنبه. غالبًا ما يؤدي اختيار كابلات الطاقة الشمسية بناءً على التكلفة الأولية البحتة إلى مقاومة أعلى وعقوبات طويلة المدى على الطاقة. المهندسون الذين يحسبون حجم الكابل باستخدام تيار التشغيل الحقيقي والمسافة - وليس فقط التصنيفات الاسمية - يحققون باستمرار نتائج أفضل للنظام.

تكنولوجيا العزل ودورها في الأداء على المدى الطويل

تعتمد كابلات الطاقة الشمسية الحديثة على مواد عزل متقدمة مثل البولي إيثيلين المتشابك (XLPE) أو المركبات المترابطة ذات الحزم الإلكترونية. توفر هذه المواد الاستقرار الحراري، ومقاومة الأشعة فوق البنفسجية، وحماية الرطوبة مع الحفاظ على قوة العزل الكهربائي. قد يجتاز العزل الرديء اختبارات التشغيل الأولية ولكنه يتحلل بسرعة تحت أشعة الشمس الطويلة ودورة درجة الحرارة.

الأداء الحراري أمر بالغ الأهمية بشكل خاص. مع ارتفاع درجة حرارة الكابل، تزداد المقاومة، مما يقلل بشكل مباشر من كفاءة نقل الطاقة. يعمل العزل عالي الجودة على تبديد الحرارة بشكل أكثر فعالية ويحافظ على السلامة الهيكلية عند درجات حرارة التشغيل المرتفعة، مما يساعد الكابلات الشمسية على الحفاظ على الخصائص الكهربائية المتسقة عبر الظروف الموسمية المتطرفة.

انخفاض الجهد: التكلفة المخفية عبر تشغيل الكابلات الطويلة

غالبًا ما يتم التقليل من انخفاض الجهد أثناء تخطيط النظام. يضيف كل متر من كابلات الطاقة الشمسية مقاومة، كما أن الانخفاض المفرط يقلل من كفاءة إدخال العاكس مع الضغط على مكونات النظام. عادةً ما تحد أفضل ممارسات الصناعة من انخفاض جهد التيار المستمر إلى 1-2%، ومع ذلك فإن العديد من المشاريع تتجاوز هذا بسبب سوء التوجيه أو الموصلات ذات الحجم الصغير.

يتضمن تقليل انخفاض الجهد أكثر من مجرد اختيار كابلات أكثر سمكًا. يساهم تخطيط السلسلة الأمثل، ووضع المجمّع المركزي، ومسارات التوجيه المتوازنة. في المشاريع الكهروضوئية التجارية، يسمح الاستثمار في كابلات الطاقة الشمسية عالية الجودة في كثير من الأحيان بفترات استرداد أقصر من خلال الحفاظ على إنتاج الطاقة عامًا بعد عام.

جودة الموصل وممارسات الإنهاء مهمة أكثر من المتوقع

حتى الكابلات الشمسية المتميزة لا يمكنها تعويض سوء إنهاء الخدمة. يؤدي التجعيد غير المناسب، أو الموصلات غير المتوافقة، أو ضغط التلامس غير المتناسق إلى إنشاء نقاط فعالة للمقاومة المحلية. تولد هذه المناطق الحرارة وتسرع من تقادم العزل وقد تؤدي إلى أعطال متقطعة يصعب تشخيصها.

ممارسات التثبيت التي تقلل من الخسائر

• استخدم موصلات معتمدة من الشركة المصنعة ومطابقة لقطر الكابل
• تطبيق أدوات العقص معايرة لقوة الاتصال متسقة
• تجنب الانحناءات الحادة وإجهاد الشد بالقرب من النهايات

تُظهر عمليات التدقيق الميدانية مرارًا وتكرارًا أن الخسائر المرتبطة بالموصل يمكن أن تنافس خسائر الموصلات في التركيبات سيئة التنفيذ. يوفر الاهتمام بهذه التفاصيل الصغيرة مكاسب كبيرة في موثوقية النظام.

المقاومة البيئية وإنتاجية الطاقة في دورة الحياة

تعمل الكابلات الشمسية في الهواء الطلق لعقود من الزمن، وتواجه الأشعة فوق البنفسجية، وحركة الرياح، وتقلبات درجات الحرارة، والتعرض للمواد الكيميائية في بعض الأحيان. سترات عالية الجودة مقاومة للتشقق والتقصف، وتحافظ على أداء العزل والقوة الميكانيكية. على مدى دورة حياة المشروع البالغة 25 عامًا، تؤثر هذه المتانة بشكل مباشر على إنتاج الطاقة التراكمي.

في البيئات الساحلية أو الصحراوية، تصبح الميزات الإضافية مثل مثبتات الأشعة فوق البنفسجية المحسنة والأغلفة المقاومة للتآكل ضرورية. يؤدي اختيار كابلات الطاقة الشمسية المصممة للظروف المحلية إلى تقليل تكاليف الصيانة مع الحفاظ على اتساق المخرجات.

موازنة التكلفة الأولية مقابل عوائد الطاقة على المدى الطويل

غالبًا ما تعطي ميزانيات المشاريع الأولوية للمكونات المرئية، إلا أن الكابلات الشمسية تمثل نسبة صغيرة من إجمالي تكلفة النظام بينما تؤثر على كل واط يتم تسليمه. قد تضيف الموصلات والعوازل عالية الجودة بشكل هامشي إلى النفقات الأولية، ولكنها في كثير من الأحيان تعيد هذا الاستثمار من خلال تقليل الخسائر وتقليل تدخلات الخدمة.

تقوم العديد من EPCs الآن بتقييم اختيار الكابلات باستخدام نماذج إنتاجية الطاقة مدى الحياة بدلاً من سعر الشراء وحده. يعكس هذا التحول الاعتراف المتزايد بأن جودة الكابلات تؤثر بشكل مباشر على الأداء المالي.

قائمة مرجعية للاختيار العملي للكابلات الشمسية عالية الأداء

• تأكد من حجم الموصل باستخدام التيار الفعلي وطول المسار
• اختر العزل المقدر لدرجات الحرارة القصوى في الموقع
• تحقق من مقاومة الأشعة فوق البنفسجية والرطوبة والمواد الكيميائية بناءً على البيئة
• استخدم الموصلات المتوافقة وأدوات الإنهاء المعتمدة
• خطط للتوجيه لتقليل طول الكابل غير الضروري

تساعد هذه الخطوات على ضمان مساهمة كابلات الطاقة الشمسية بشكل إيجابي في كفاءة النظام بدلاً من أن تصبح عنق الزجاجة الذي يتم تجاهله.

الخلاصة: مكونات صغيرة، تأثير قابل للقياس

إذًا، هل يمكن لكابلات الطاقة الشمسية عالية الجودة تقليل فقدان الطاقة في المشاريع الكهروضوئية؟ الأدلة من أنظمة التشغيل تقول نعم بوضوح. من خلال المقاومة المنخفضة والعزل الفائق والموصلات الموثوقة والمرونة البيئية، تحافظ الكابلات المتميزة على المزيد من الطاقة المولدة وتحمي الأداء على المدى الطويل. على الرغم من أنها قد لا تجتذب نفس الاهتمام الذي تحظى به الألواح أو العاكسات، إلا أن كابلات الطاقة الشمسية تشكل بهدوء الكفاءة الواقعية لكل تركيب كهروضوئي.

بالنسبة للمطورين والقائمين بالتركيب الذين يركزون على تعظيم عوائد دورة الحياة، فإن التعامل مع الكابلات الشمسية كمكونات استراتيجية بدلاً من كونها سلعًا يعد خطوة عملية نحو إنتاجية أعلى وأنظمة طاقة متجددة أكثر موثوقية.

مقدمة لكابلات سبائك الألومنيوم

كابلات سبائك الألومنيوم يتم الاعتراف بها بشكل متزايد كعنصر حيوي في البنية التحتية المستدامة. تجمع هذه الكابلات بين خصائص الوزن الخفيف والموصلية العالية والقوة الميكانيكية، وتوفر بديلاً عمليًا للأسلاك النحاسية التقليدية. مع التوجه العالمي نحو كفاءة الطاقة وتقليل التأثير البيئي، أصبحت كابلات سبائك الألومنيوم حجر الزاوية في الأنظمة الكهربائية الحديثة وشبكات توزيع الطاقة.

يتيح تعدد استخداماتها استخدامها في نقل الجهد العالي والبنية التحتية الحضرية ومنشآت الطاقة المتجددة والتطبيقات الصناعية. من خلال الموازنة بين فعالية التكلفة والأداء، توفر كابلات سبائك الألومنيوم للمهندسين والمطورين حلاً مستدامًا يتوافق مع الأهداف التشغيلية والبيئية.

مزايا كابلات سبائك الألومنيوم للبنية التحتية

كابلات سبائك الألومنيوم تقدم العديد من المزايا التي تجعلها مثالية لمشاريع البنية التحتية المستدامة. إحدى الفوائد الرئيسية هي طبيعتها خفيفة الوزن، مما يقلل من الحمل الهيكلي على أنظمة الدعم ويبسط عملية التثبيت. يتم تعويض موصليتها الممتازة، على الرغم من أنها أقل قليلاً من النحاس، من خلال تعديلات التصميم والسبائك، مما يسمح بنقل الطاقة بكفاءة عبر مسافات طويلة.

المتانة هي ميزة رئيسية أخرى. سبائك الألومنيوم تقاوم التآكل، خاصة في البيئات المعرضة للرطوبة والأملاح والملوثات الصناعية. يؤدي طول العمر هذا إلى تقليل احتياجات الصيانة وتكرار الاستبدال وتكاليف دورة الحياة الإجمالية، مما يتماشى تمامًا مع أهداف الاستدامة.

الفوائد الرئيسية في لمحة

• خفيف الوزن لسهولة التعامل وتقليل متطلبات الدعم الهيكلي
• الموصلية العالية تضمن نقل الطاقة بكفاءة
• تعمل مقاومة التآكل على إطالة عمر الخدمة وتقليل الصيانة
• فعالة من حيث التكلفة مقارنة بالحلول النحاسية التقليدية

سبائك الألومنيوم مقابل النحاس: تحليل مقارن

في حين أن النحاس يهيمن تقليديًا على الصناعة الكهربائية بسبب موصليته الفائقة، فإن كابلات سبائك الألومنيوم أصبحت تنافسية بشكل متزايد بسبب انخفاض وزنها وتكلفتها وتأثيرها على البيئة. على الرغم من أن الألومنيوم يتمتع بموصلية توصيل أقل قليلاً، إلا أن التصميم الدقيق وتحسينات السبائك تعوض ذلك، مما يتيح أداءً مكافئًا أو حتى متفوقًا في العديد من التطبيقات.

تطبيقات في البنية التحتية المستدامة

تعتبر كابلات سبائك الألومنيوم مناسبة لمجموعة واسعة من مشاريع البنية التحتية المستدامة، بما في ذلك منشآت الطاقة المتجددة مثل مزارع الطاقة الشمسية وتوربينات الرياح وشبكات الطاقة الحضرية وخطوط نقل الجهد العالي والمرافق الصناعية. ويسمح تصميمها خفيف الوزن بسهولة التركيب في البيئات الصعبة، مما يقلل الحاجة إلى هياكل الدعم الثقيلة ويقلل من الاضطرابات البيئية.

وفي تطبيقات الطاقة المتجددة، يمكن لهذه الكابلات توصيل الألواح الشمسية أو توربينات الرياح بالشبكة بكفاءة، مما يضمن الحد الأدنى من فقدان الطاقة مع الحفاظ على الموثوقية على المدى الطويل. تضمن مقاومتها للتآكل المتانة في المنشآت الخارجية والساحلية حيث يكون التعرض البيئي مرتفعًا.

التأثير الاقتصادي والبيئي

إن اختيار كابلات سبائك الألومنيوم بدلاً من المواد التقليدية يوفر أيضًا فوائد اقتصادية. يؤدي انخفاض تكلفة المواد وانخفاض وزن النقل إلى تقليل نفقات المشروع، بينما يقلل عمر الخدمة الأطول من تكاليف الصيانة والاستبدال. من الناحية البيئية، يعتبر الألومنيوم قابلاً لإعادة التدوير بشكل كبير، مما يقلل الحاجة إلى استخراج مواد خام جديدة ويقلل من البصمة الكربونية لمشاريع البنية التحتية.

بالإضافة إلى ذلك، من خلال تقليل الاستخدام الإجمالي للمواد نظرًا لخصائصها خفيفة الوزن، تساهم كابلات سبائك الألومنيوم في ممارسات البناء المستدامة، ودعم المبادرات العالمية للحد من استهلاك الموارد وتعزيز حلول الطاقة الصديقة للبيئة.

اعتبارات التثبيت والصيانة

يعد التثبيت الصحيح أمرًا ضروريًا لتحقيق أقصى قدر من الأداء وطول عمر كابلات سبائك الألومنيوم. تعمل الموصلات المتخصصة والإنهاءات التي يتم التحكم فيها في عزم الدوران والتعامل الدقيق على منع حدوث تلف أو تدهور الأداء. يضمن الفحص المنتظم أن تظل الكابلات خالية من التآكل، أو الإجهاد الميكانيكي، أو تلف العزل، مما قد يضر بالسلامة والكفاءة.

يعد تدريب موظفي التركيب والالتزام بمعايير الصناعة أمرًا بالغ الأهمية للحفاظ على الأداء. عند تركيبها وصيانتها بشكل صحيح، يمكن أن تدوم كابلات سبائك الألومنيوم لعقود من الزمن، مما يوفر بديلاً مستدامًا ومنخفض الصيانة للأسلاك النحاسية التقليدية.

الاستنتاج: الدور الاستراتيجي لكابلات سبائك الألومنيوم

تعمل كابلات سبائك الألومنيوم على تحويل البنية التحتية المستدامة من خلال توفير التوازن بين الكفاءة والمتانة والفعالية من حيث التكلفة. إن خفة وزنها وخصائصها المقاومة للتآكل، إلى جانب الموصلية الكافية، تجعلها خيارًا أساسيًا للأنظمة الكهربائية الحديثة ومشاريع الطاقة المتجددة.

ومن خلال دمج كابلات سبائك الألومنيوم في مشاريع البناء وتوزيع الطاقة، يمكن للمهندسين والمطورين تحقيق أهداف الاستدامة طويلة المدى، وتقليل التأثير البيئي، والحفاظ على معايير الأداء العالي، مما يعزز دورهم كحجر زاوية في تطوير البنية التحتية الحديثة.
